A nehézipar igényes világában a berendezések gyakran extrém körülmények között működnek, amelyeket nagy radiális terhelések, mérsékelt axiális terhelések és elkerülhetetlen tengelyeltérések jellemeznek. Gömbgörgős csapágyak kifejezetten úgy lettek kialakítva, hogy ezekben a környezetekben boldoguljanak. Egyedülálló belső geometriájuk lehetővé teszi az önbeállást, bizhogysítva a sima forgást még akkor is, ha a tengely és a ház nem tökéletesen koncentrikus.
Vezetőként csapágygyár és csapágygyártó cég Kínában , UKL Bearing Manufacturing Co., Ltd. (Wuxi) nagy teljesítményű gömbgörgős megoldásokat kínál a maximális élettartamra. Modernizációs bázisunkkal és 15 éves export-szakértelmünkkel olyan precíziós tervezésű alkatrészeket szállítunk, amelyek mozgásban tartják a globális iparágakat.
Mérnöki tervezés a gömbgörgős csapágyak mögött

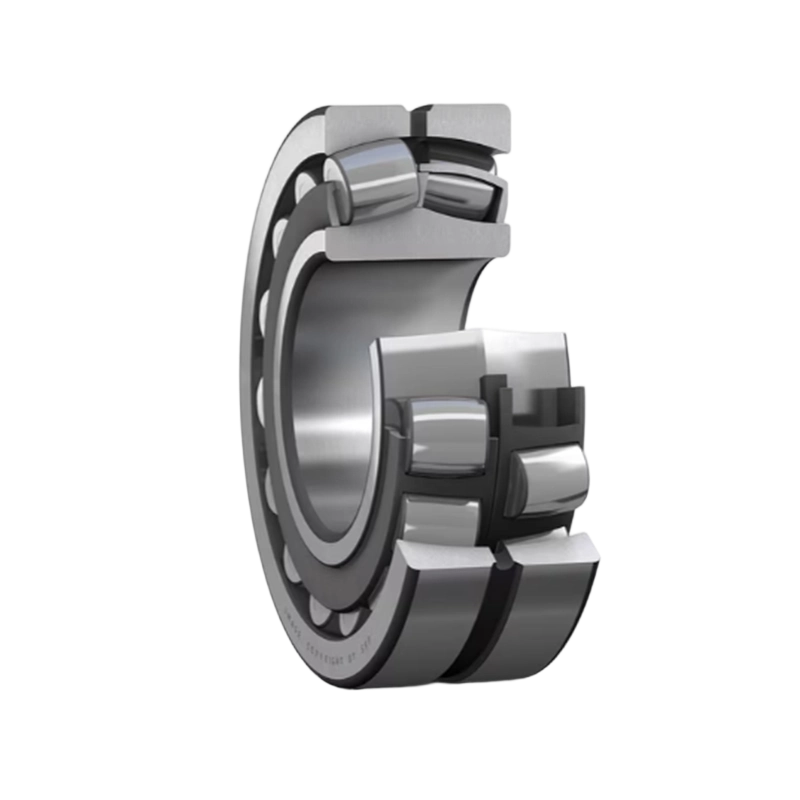

A gömbgörgős csapágy két sor szimmetrikus hordó alakú görgőt tartalmaz, amelyek egy közös gömb alakú külső gyűrűs futópályán és két belső gyűrűs futópályán futnak, amelyek szöget zárnak be a csapágy tengelyéhez képest.
Ez a kialakítás három kritikus előnnyel rendelkezik:
- Önbeállítás: A csapágy akár szögeltolódást is képes kompenzálni 2° és 3° között a súrlódás növelése vagy a csapágy élettartamának csökkentése nélkül.
- Kivételes terhelhetőség: A hosszú, nagy átmérőjű görgőknek, valamint a görgők és a futópályák közötti nagyfokú megfelelőségnek köszönhetően ezek a csapágyak a legmagasabb terhelési besorolást kínálják az összes görgőscsapágy típus közül.
- Robusztusság: Lényegüknél fogva ellenállóak az ütési terhelésekkel és a vibrációval szemben, így a „piszkos” és „kemény” iparágak standard választása.
Műszaki konfigurációk és tervezési változatok
Az UKL-nél a gömbgörgős csapágyak széles skáláját gyártjuk, hogy megfeleljenek a speciális üzemeltetési követelményeknek, a kosár kialakítására és a furattípusokra összpontosítva.
| Tervezési funkció | Leírás | Legjobb alkalmazás |
| CC tervezés | Két ablak típusú acél ketrec, egy karima nélküli belső gyűrű és egy vezetőgyűrű. | Nagy sebesség és nagy radiális terhelés. |
| CA tervezés | Egyrészes megmunkált sárgaréz ketrec, tartókarimákkal a belső gyűrűn. | Erős ütési terhelések és erős vibrációjú környezetek. |
| MB Design | Kétrészes megmunkált sárgaréz ketrec a belső gyűrűn vezetve. | Precíziós alkalmazások, amelyek alacsony zajszintet és nagy stabilitást igényelnek. |
| K Bore | Kúpos furat (1:12 vagy 1:30 arány). | Adapterrel vagy kihúzható hüvelyekkel használható a könnyű felszerelés érdekében. |
| W33 funkció | Kenőhorony és három lyuk a külső gyűrűn. | Szabvány a hatékony utánkenéshez és hőelvezetéshez. |
Az UKL előnye: precíziós gyártás Kínában
2020-as alapításunk óta UKL Bearing Manufacturing Co., Ltd. egyesítette az integrált kereskedelmi vállalat agilitását a modernizált termelési létesítmény műszaki mélységével.
1. Anyagtisztaság és hőkezelés
A tartós gömbgörgős csapágy titka az acélban rejlik. Nagyobb méretekhez nagy tisztaságú, vákuumgáztalanított GCr15SiMn acélt használunk. A miénk hőkezelés Az eljárás speciális sófürdős oltást foglal magában, amely biztosítja, hogy a futópályák felületi keménysége magas legyen, miközben megőrzi a kemény magot, hogy ellenálljon az ütési terhelés hatására bekövetkező repedéseknek.
2. Speciális csiszolás és szuperfinising
A hőképződés minimalizálása és a kenőanyagréteg vastagságának maximalizálása érdekében görgőink és futópályáink átesnek szuperkidolgozás . Ezzel az eljárással szubmikron felületi minőség érhető el, csökkentve a súrlódási együtthatót és jelentősen meghosszabbítva a csapágy kifáradási élettartamát a szabványos ipari termékekhez képest.
3. 15 éves OEM/ODM export tapasztalat
Megértjük a globális tájat. Több mint 200 képzett szakemberből álló csapatunk irányítja a teljes gyártási folyamatot – a kovácsolás és esztergálás to automatizált összeszerelés . Ez a vertikális integráció lehetővé teszi számunkra, hogy rugalmas, testreszabott szolgáltatásokat kínáljunk ügyfeleink számára Európában, Ázsiában és a Közel-Keleten, beleértve az egyedi vámkezeléseket (C3, C4) és a vibrációs képernyők speciális rezgésálló kialakítását.
4. Szigorú minőségellenőrzés
A szigorú ISO szabványok szerint működő UKL csapágyakat méretpontosságra, sugárirányú hézagra és forgási vibrációra vonatkozóan tesztelik. Ez az elkötelezettség biztosítja, hogy termékeink megfeleljenek a globális partnereink által elvárt „kivételesen magas precizitási és megbízhatósági követelményeknek”.
Alkalmazások a globális nehéziparban
Nagy kapacitású gömbgörgős csapágyaink a megbízható választás a következőkhöz:
- Bányászat és építőipar: Darálók, rezgősziták és szállítószalagok.
- Acélgyárak: Folyamatos öntőgépek és hengerművek.
- Papír és cellulóz: Szárítóhengerek és préshengerek.
- Tengerészet és energia: Fő hajtótengelyek és szélturbinák sebességváltói.
Gyakran Ismételt Kérdések (GYIK)
1. Mikor válasszak „kúpos furatú” (K) gömbgörgős csapágyat?
A kúpos furatú csapágyak ideálisak, ha sima tengelyre kell csapágyat szerelni egy adapterhüvely segítségével, vagy ha a beépítés során pontosan be kell állítani a belső radiális hézagot. Sokkal könnyebben leszerelhetők nehéz gépekben a hengeres furatokhoz képest.
2. Mi az előnye a sárgaréz ketrecnek (CA/MB) az acélketrechez (CC) képest?
A sárgaréz ketrecek erősen ajánlottak nagy lökésterheléssel, nagy vibrációval vagy csekély kenéssel járó alkalmazásokhoz. A préselt acélketrecekhez képest jobb súrlódási jellemzőket és kiváló szerkezeti integritást kínálnak centrifugális erők hatására.
3. Hogyan biztosítja az UKL, hogy csapágyai ellenálljanak a vibrációs alkalmazásoknak?
A vibrációs képernyőkhöz a „223-as sorozatot” gyártjuk speciális tűréssel és megerősített ketrecekkel. Ezeket a csapágyakat szűkebb furattal és külső átmérőtűréssel tervezték, hogy kezeljék a bányászati berendezések intenzív gyorsulását és nagyfrekvenciás rezgéseit.
4. A gömbgörgős csapágyak képesek kezelni az axiális terhelést?
Igen. Míg elsősorban nagy sugárirányú terhelésekre tervezték, ferde görgőik lehetővé teszik, hogy mindkét irányban tengelyirányú terhelést tartsanak fenn. Ha azonban az axiális terhelés túl nagy, jobb, ha konzultál műszaki csapatunkkal a terhelési arány ellenőrzése érdekében.
5. Hogyan támogatja az UKL a globális ügyfelek sürgős cseréjét?
Integrált ipari és kereskedelmi vállalkozásként a legelterjedtebb méretű (222-es, 223-as, 230-as, 231-es és 232-es sorozatú) stratégiai pufferkészletet tartunk fenn. 15 éves exporttapasztalatunkkal párosulva gyors árajánlatokat és gyors szállítást tudunk biztosítani az állásidő minimalizálása érdekében.
