Keresztgörgős csapágyak (keresztgörgős csapágyak) A keresztgörgős csapágyak, más néven keresztgörgős csapágyak, olyan belső szerkezetet használnak, ahol a hengeres görgők egymáshoz képest 90°-os szögben keresztben vannak elrendezve a V alakú futópályákon belül. A görgők közé elválasztókat vagy távtartókat helyeznek el. Ez a szerkezet lehetővé teszi, hogy egyetlen csapágy egyidejűleg kezelje a terheléseket minden irányban, beleértve a sugárirányú terheléseket, az axiális terheléseket és a borulási nyomatékokat. A csapágyakat minimális átmérőjük (miniatürizálás), nagy merevségük, nagy forgási pontosságuk és kombinált teherbíró képességük jellemzi. Ezért a legalkalmasabbak: Ipari robotok csuklóihoz vagy forgó alkatrészeihez. Manipulátorok/robotkezek forgó alkatrészei. Megmunkáló központok forgóasztalai. Precíziós forgóasztalok. Orvosi berendezések. Mérőműszerek. IC gyártóberendezések és egyéb alkalmazások. A keresztezett görgőscsapágyak szerkezeti típusai A keresztezett görgőscsapágyakat általában három szerkezeti formába sorolják: A külső gyűrű szétválasztható, a belső gyűrű integrálva. A külső gyűrű integrált, a belső gyűrű szétválasztható. A külső és a belső gyűrűk is be vannak építve.

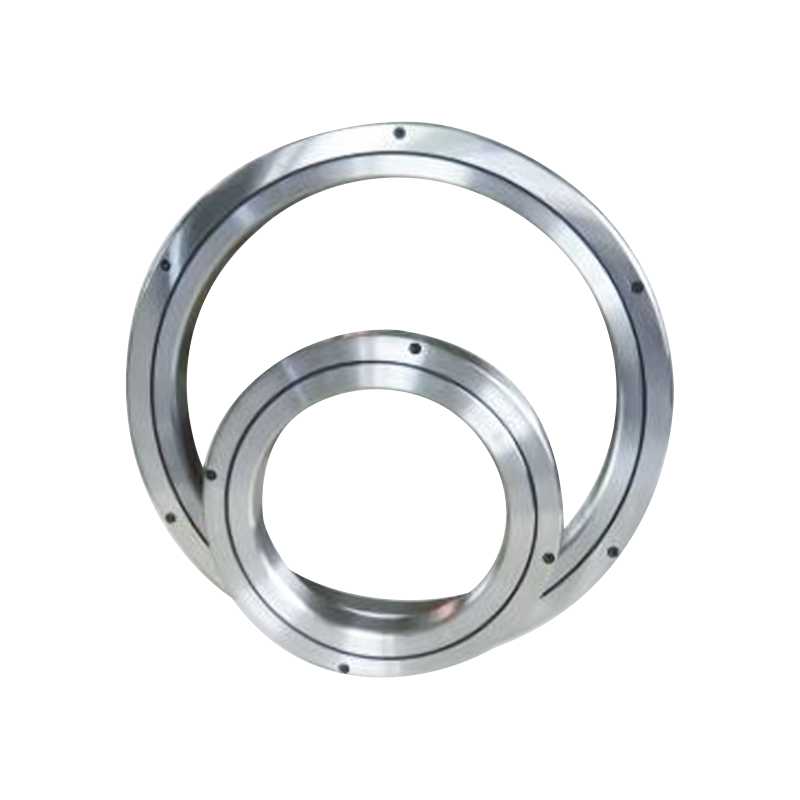

1. RB típusú (szétválasztható külső gyűrű, integrált belső gyűrű) Szerkezet: A külső gyűrű két részre van osztva, míg a belső gyűrű egyetlen, integrált alkatrész. Alkalmazás: Alkalmas olyan alkalmazásokhoz, ahol a belső gyűrű nagy forgási pontosságát igénylik.
2. RE típus (Integrated Outer Ring, Separable Inner Ring) Szerkezet: Az RB típuséval megegyező külső méretekkel rendelkezik, de a külső gyűrű integrált, a belső gyűrű pedig két részre van osztva. Alkalmazás: A külső gyűrű nagy forgási pontosságát igénylő alkalmazásokhoz alkalmas.

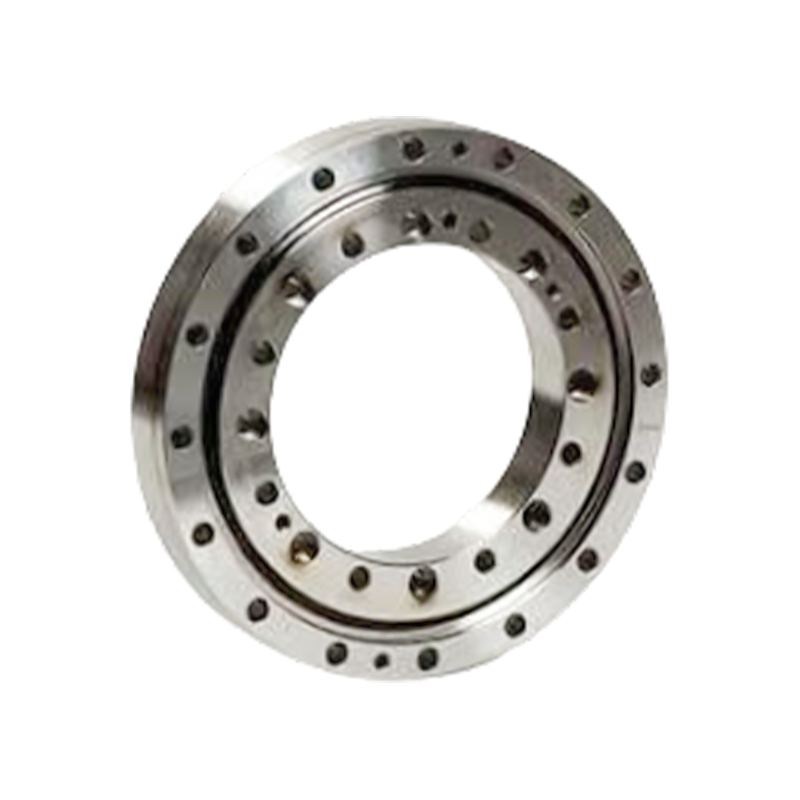

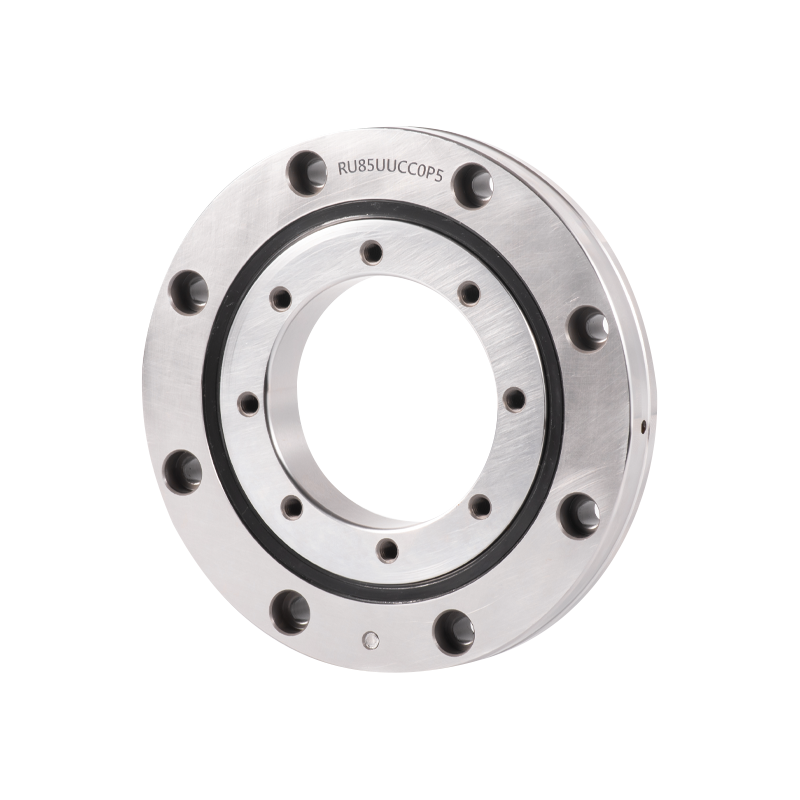

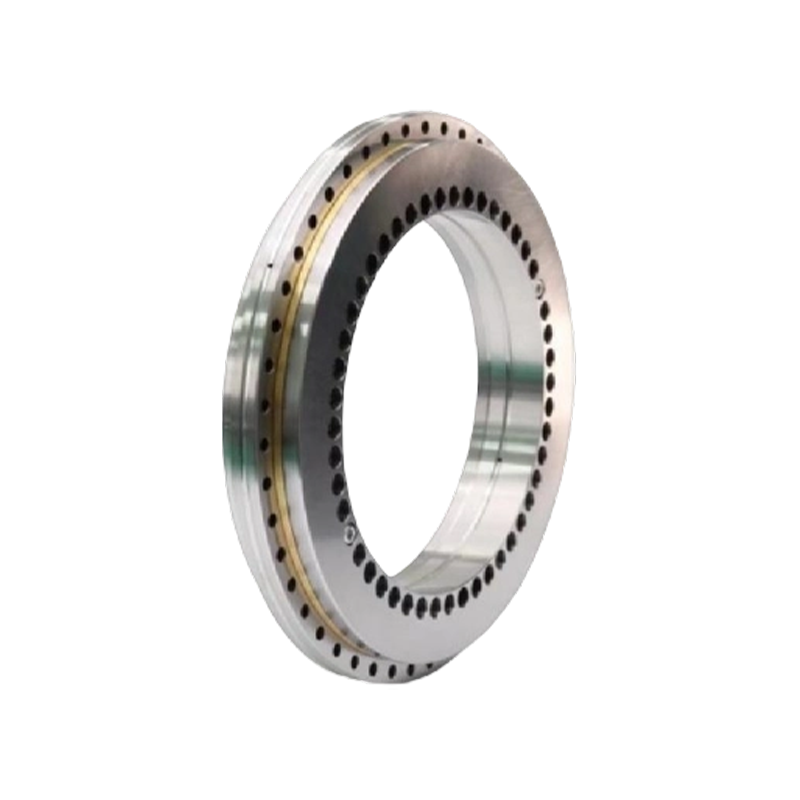

3. RU típus (beépített belső és külső gyűrűk, rögzítőfuratokkal) Szerkezet: Mind a belső, mind a külső gyűrűk be vannak építve, és rögzítőfuratokkal rendelkeznek. Ezzel szükségtelenné válik a karimák és a támasztóülések rögzítése, így nagyon kényelmes a használata. Teljesítmény: Mivel a belső és a külső gyűrűk egybe vannak építve, a beépítés minimális hatással van a teljesítményre, stabil forgási pontosságot és nyomatékot biztosítva. Alkalmazás: Alkalmas olyan alkalmazásokhoz, ahol nagy forgási pontosságot igényelnek mind a belső, mind a külső gyűrűk esetében.

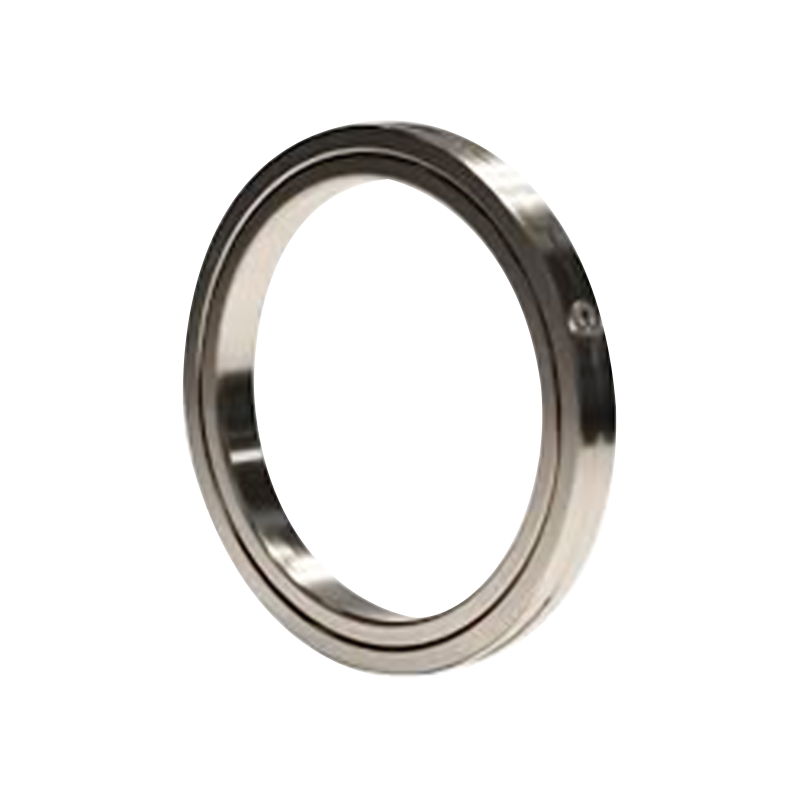

4. RA típusú (szétválasztható külső gyűrű, integrált belső gyűrű, ultravékony) szerkezet: ultravékony kialakítás, ahol a belső és külső gyűrűk vastagsága a lehető legnagyobb mértékben lecsökkent. Felépítése megegyezik az RB típuséval, osztott külső gyűrűvel. Alkalmazás: Alkalmas könnyű és kompakt kialakítást igénylő alkatrészekhez, például robotok és manipulátorok forgó részeihez.

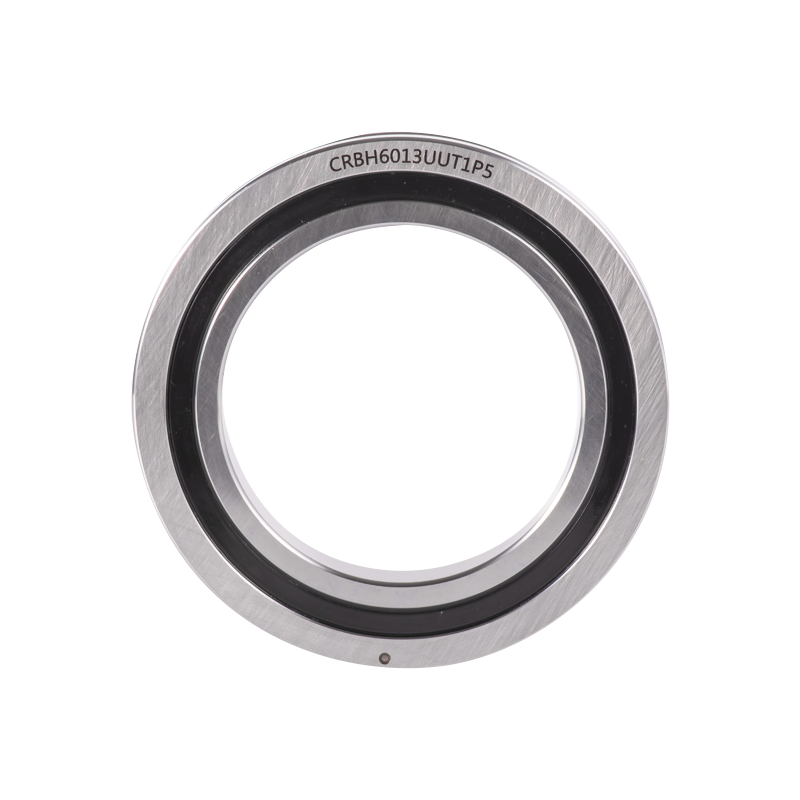

5. RBH típus (integrált belső és külső gyűrűk, ultravékony) Szerkezet: Ultravékony kialakítás integrált belső és külső gyűrűkkel, de rögzítőfuratok nélkül. Telepítéskor karimákkal és támasztóülékekkel történő rögzítést igényel.Teljesítmény: Mindkét gyűrű integrált szerkezete megakadályozza a beépítés miatti teljesítményromlást, biztosítva a stabil forgási pontosságot és nyomatékot.Alkalmazás: Alkalmas kis méretet (miniatürizálást) igénylő alkalmazásokhoz, miközben a belső és a külső gyűrűk nagy forgási pontosságát is megőrzi.

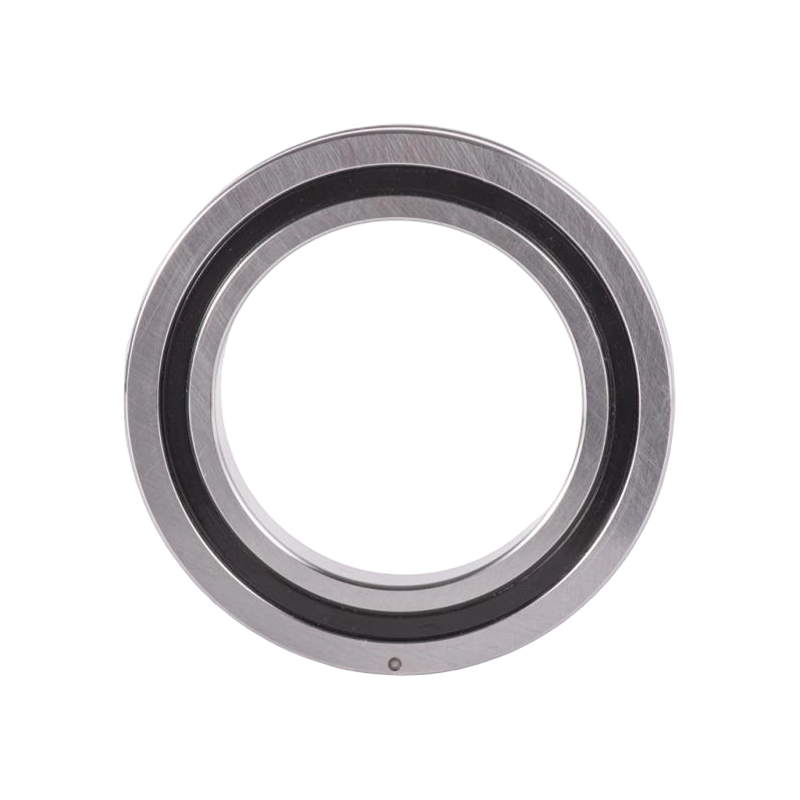

6. SX típusú (integrált belső gyűrű, szétválasztható külső gyűrű, ultravékony) szerkezet: azonos tengelyátmérő mellett az SX típus kisebb keresztmetszetű, mint az RB típus. Az ultravékony kialakításnak köszönhetően sem a belső, sem a külső gyűrűk nem rendelkeznek rögzítési furattal, ezért a szerelés során karimákkal és csapágyülésekkel kell rögzíteni. Alkalmazás: Alkalmas olyan alkalmazásokhoz, ahol a belső gyűrű forog.

Ipari robotcsapágyak: professzionális fordítás
Az ipari robotcsapágyak a robotok alapvető alkotóelemei, elsősorban csuklókban, forgóegységekben és precíziós forgóasztalokban használatosak.
A fő típusok közé tartoznak a keresztgörgős csapágyak és az állandó keresztmetszetű vékonyfalú csapágyak.
Ezeknek a csapágyaknak ellenállniuk kell a többirányú terhelésnek, miközben olyan jellemzőkkel rendelkeznek, mint a nagy pontosság, a nagy merevség és az alacsony súrlódás.

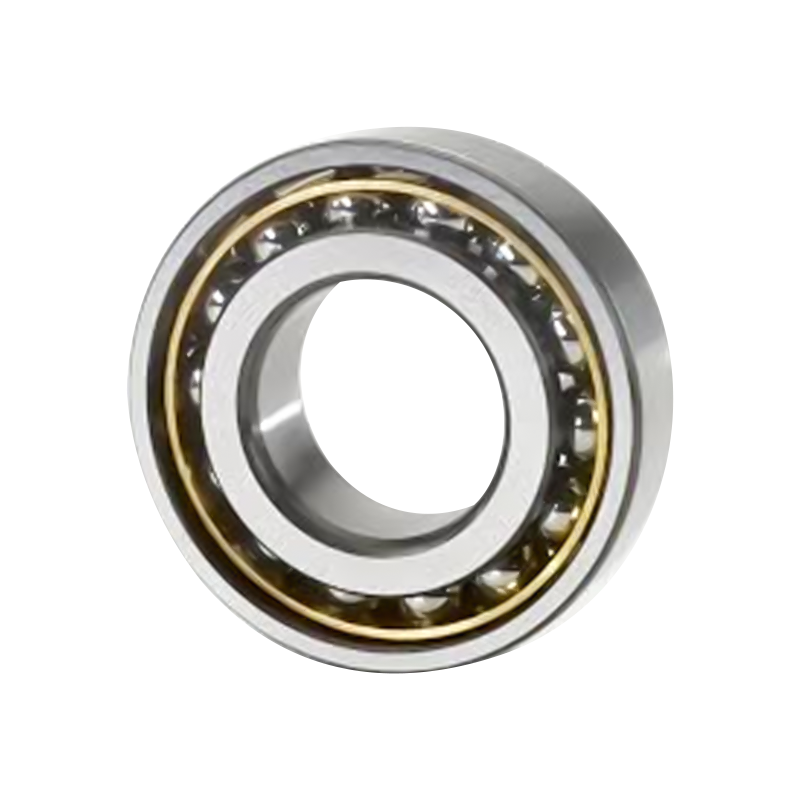

Egy szögérintkező golyóscsapágy belső és külső gyűrűjének futópályái a csapágy tengelye irányában egymáshoz képest el vannak tolva. Ez azt jelzi, hogy ezeket a csapágyakat kombinált terhelések, azaz radiális és axiális terhelések befogadására tervezték. A szögérintkező golyóscsapágy axiális teherbíró képessége az érintkezési szög növekedésével nő. Az érintkezési szög a labda és a futópályák érintkezési pontjait összekötő vonal (azaz az az irány, amelyen keresztül a kombinált terhelés az egyik versenypályáról a másikra) és a sugárirányú síkban a csapágytengelyre merőleges vonal közötti szögként definiálható.

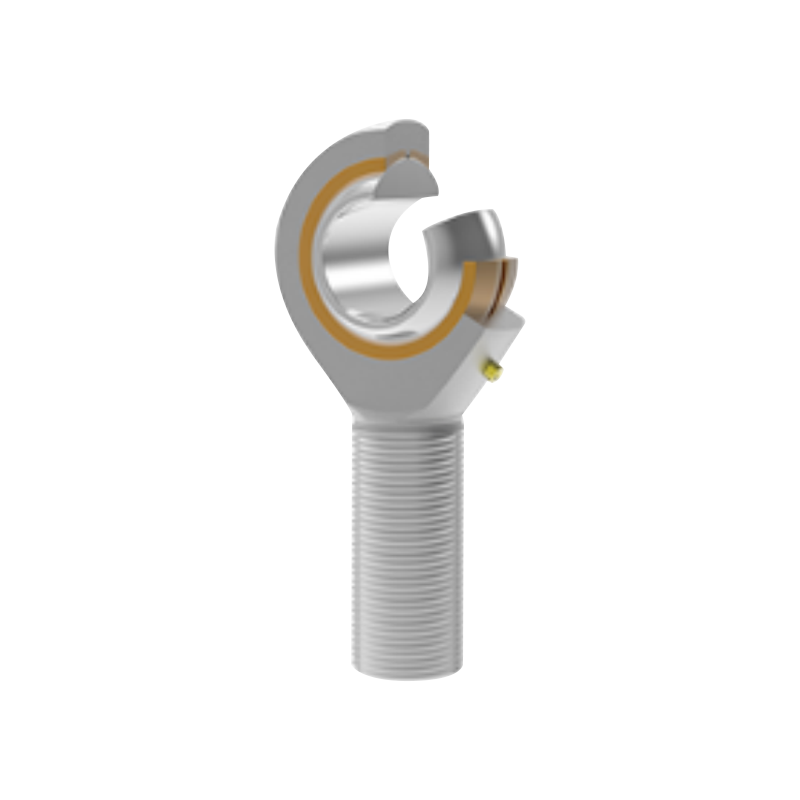

A rúdvég csapágyak alapvető mechanikai alkatrészek, amelyeket különféle alkalmazásokban használnak, hogy forgó és oszcilláló mozgást biztosítsanak két összekapcsolt alkatrész között. Kulcsfontosságú szerepet játszanak a mozgás és a terhelés átvitelében a különböző ipari és autóipari rendszerekben, nagy pontosságot és hatékonyságot kínálva kihívásokkal teli környezetben.

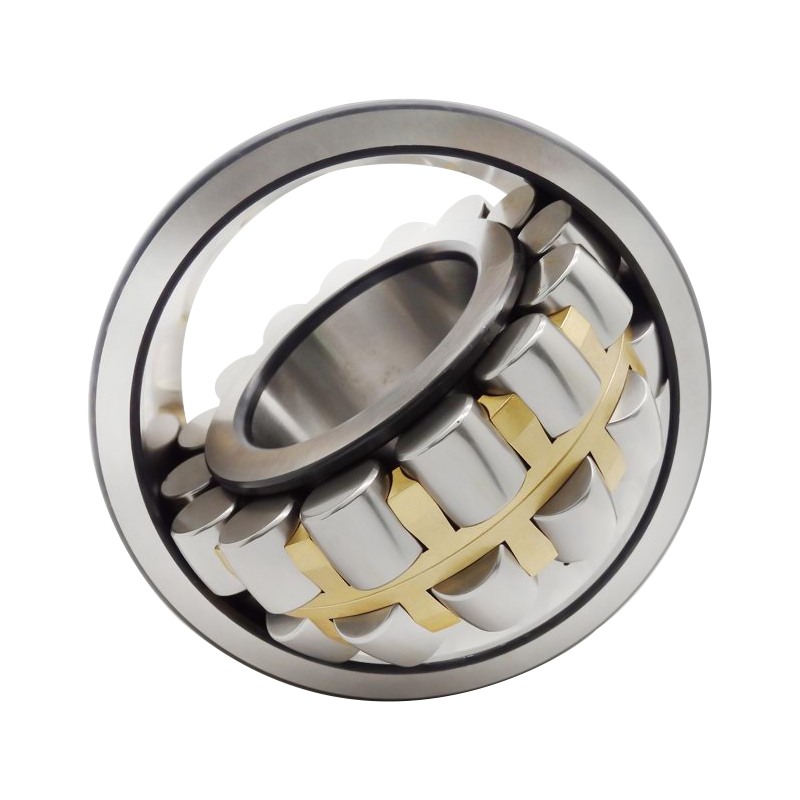

A gömbgörgős csapágy egy gömb alakú futópályával rendelkező külső gyűrűből és egy két futópályás belső gyűrűből, egy vagy két ketrecből és egy gömbgörgőből áll.
Mivel a külső gyűrű gömb alakú futópályájának közepe egybeesik a csapágy középpontjával, a csapágy rendelkezik az önbeálló tulajdonsággal (Self-Alignment). Ez lehetővé teszi, hogy automatikusan kompenzálja a tengely és a ház közötti szöghibákból vagy a tengely elhajlásából adódó eltéréseket.
Ezek a csapágyak nagy sugárirányú terhelések és bizonyos kétirányú axiális terhelések fogadására is alkalmasak, így különösen alkalmasak nagy terhelésnek vagy vibrációnak kitett alkalmazásokhoz.
A gömbgörgős csapágyak kétféle furattal kaphatók: hengeres furattal és kúpos furattal. A kúpos furatú csapágyakat a „K” (1:12-es kúpos) vagy „K30” (1:30-as kúpos) utótag jelöli az alapjelölést követően.

A hengergörgős csapágyak olyan csapágyak, ahol a hengeres görgők és a futópályák vonalban érintkeznek.
Nagy teherbírással rendelkeznek, és elsősorban radiális terheléseket fogadnak el. A gördülőelemek és a gyűrűbordák/karimák közötti kis súrlódás miatt nagy sebességű forgásra alkalmasak.
Attól függően, hogy vannak-e karimák a gyűrűkön, ezek a következők:

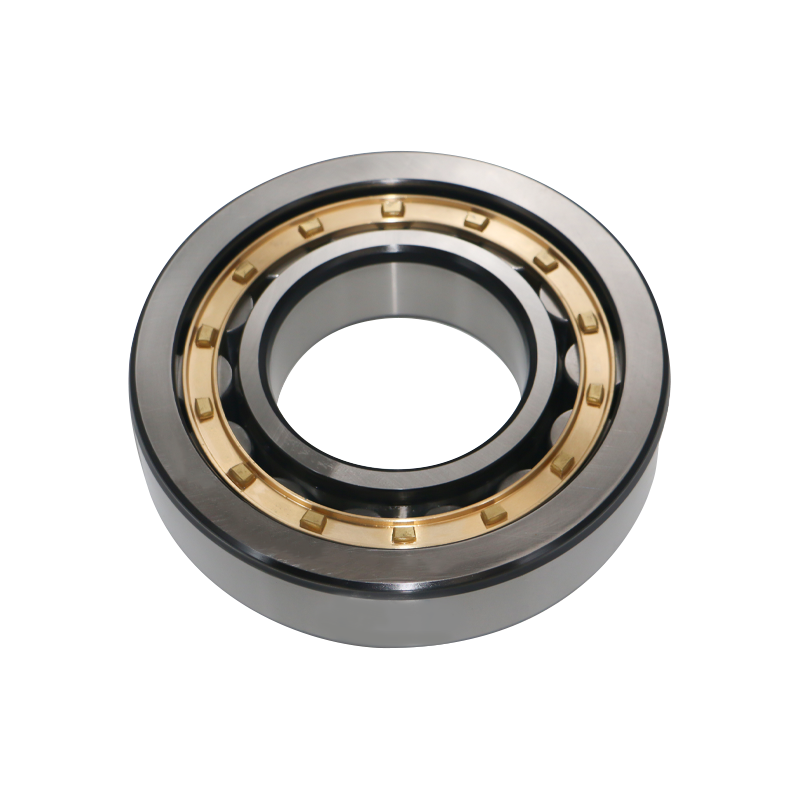

Egysoros hengergörgős csapágyak: például NU, NJ, NUP, N és NF típusok.
Kétsoros hengergörgős csapágyak: Például NNU és NN típusok.
Ezek a csapágyak jellemzően szétválasztható belső gyűrűvel és külső gyűrűszerkezettel rendelkeznek.
A hengeres görgős csapágyak karimák nélkül a belső vagy a külső gyűrűn lehetővé teszik a relatív axiális elmozdulást a belső és a külső gyűrű között. Következésképpen ezek a típusok nem helyezhető (lebegő) csapágyként (vagy "szabadvégű csapágyként") használhatók.
Az egyik oldalon kettős karimával és a másik gyűrűn egyetlen karimával ellátott hengergörgős csapágyak egy bizonyos fokú axiális terhelésnek ellenállnak.
Általában préselt acél ketreceket vagy megmunkált tömör sárgaréz ketreceket használnak. Egyes tervek azonban öntött poliamid ketreceket is alkalmaznak.

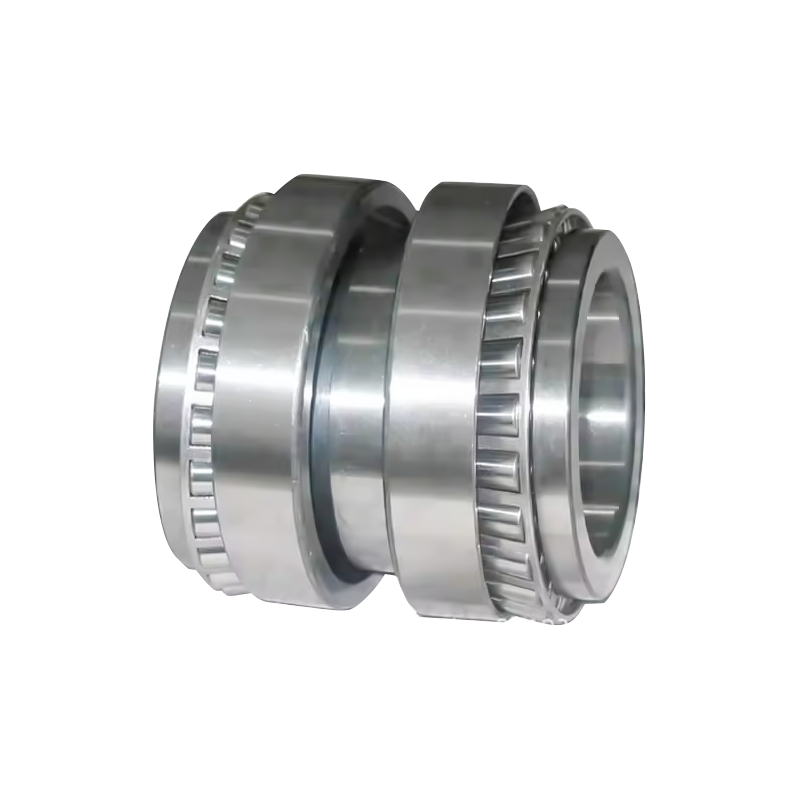

A kúpgörgős csapágyak kialakítása kúpos felületeket tartalmaz a csészén (külső gyűrű), kúp (belső gyűrű) és görgőkön, ezeknek a felületeknek a csúcsai a csapágy tengelyének egy közös pontjában konvergálnak.
A metrikus sorozatú csapágyak mellett hüvelykes sorozatú csapágyak is kaphatók.
Ez a típusú csapágy nagy vagy lökésszerű terhelésekkel járó alkalmazásokhoz alkalmas.
Kúpgörgős csapágyak:
Képesek egyidejűleg egyirányú sugárirányú és axiális terheléseket fogadni.
Mivel az ilyen típusú csapágyak sugárirányú terhelése esetén axiális komponens erő keletkezik, két csapágyat kell együtt használni, akár szemtől szemben, akár háttal, vagy két vagy több csapágyat kell összeilleszteni a használathoz.
Normál, közepes és meredek típusban kaphatók, amelyek eltérő érintkezési szöggel rendelkeznek.
A közepes kúpú metrikus sorozatú csapágyakat a csapágyszám utótagjaként hozzáadott „C” kiegészítő kód azonosítja.
Azokat a csapágyakat, amelyek külső gyűrűszélessége, a külső gyűrű kis belső átmérője és érintkezési szöge az ISO 355 specifikáció szerint van meghatározva, a „J” kiegészítő utótaggal jelöljük.

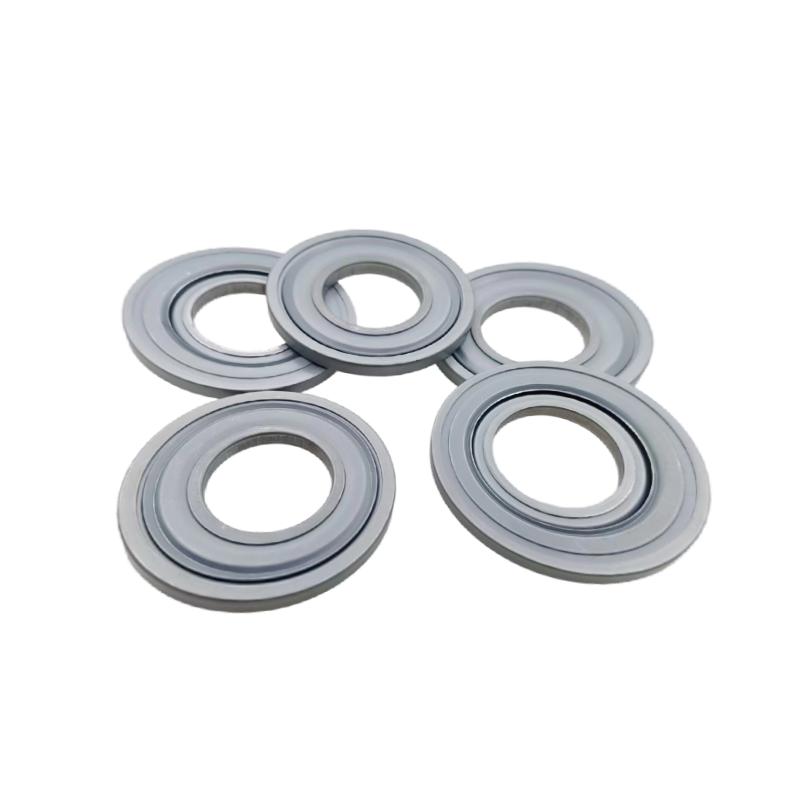

A NILOS-RING fémtömítés egy fém tömítőelem, amelyet kifejezetten zsírkenésű csapágyakhoz terveztek. Célja, hogy megvédje a csapágyakat a szennyeződések behatolásától.
A teljesen fém NILOS gyűrűket úgy tervezték, hogy megakadályozzák a szennyeződés, por, törmelék és egyéb koptató szennyeződések bejutását a golyós- és görgőscsapágyakba. Ez segít meghosszabbítani a csapágyak üzemidejét és élettartamát, különösen zord üzemi környezetben és iparágakban.

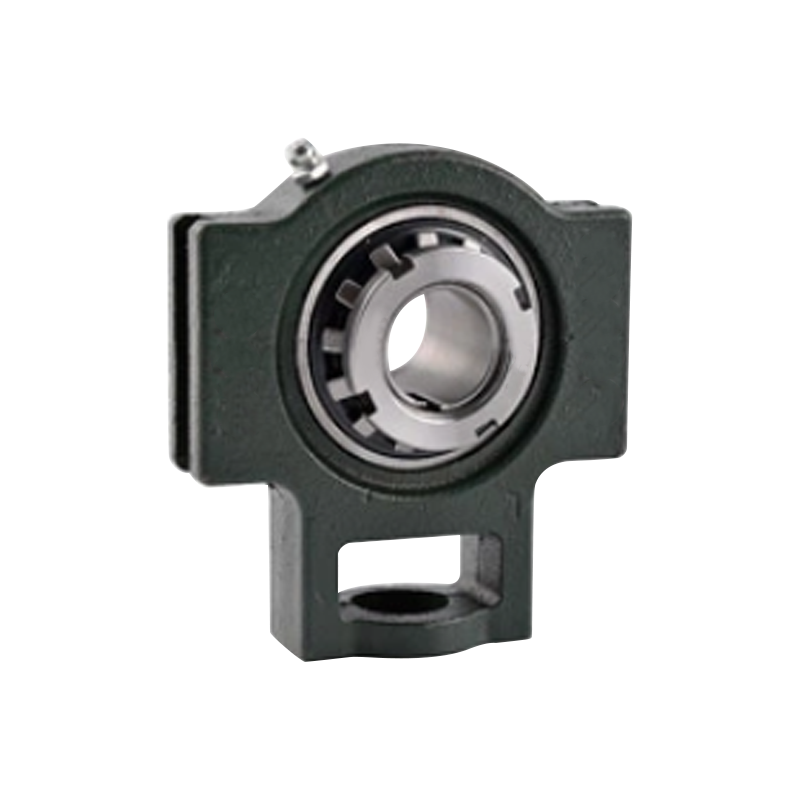

Plummer blokk egységek / szerelt csapágyak A Plummer Block Unit (más néven szerelt csapágyegység) egy csapágyegység, amely egy gördülőcsapágyat csapágyházzal kombinál. Ez egy beszerelésre kész csapágyegység, amely tartalmaz egy házat alappal és egy betétcsapágyat egy szerelőblokkon belül. A rögzítőblokkot az alaphoz rögzítik, majd a tengelyt behelyezik, lehetővé téve a belső alkatrészek forgását. Ezeknek az egységeknek az alapértéke abban rejlik, hogy teljesen önálló, előolajozott egységek, amelyek készen állnak a berendezésekre való felszerelésre, ami nagyban leegyszerűsíti a mechanikus gépek összeszerelési folyamatát. A szerelt csapágyak szerkezeti jellemzői A szerelt csapágyegységek a csapágy és a rögzítőház integrált kialakítását használják. Az önbeálló típusok esetében a csapágyat rögzítőgyűrű (vagy rögzítőgyűrű) rögzíti. Ezek az egységek automatikus önbeállító képességgel rendelkeznek, ami lehetővé teszi számukra, hogy 3°-ig alkalmazkodjanak a tengelyeltérésekhez vagy a szöghibákhoz.
