CRBH Ultra vékony precíziós csapágy

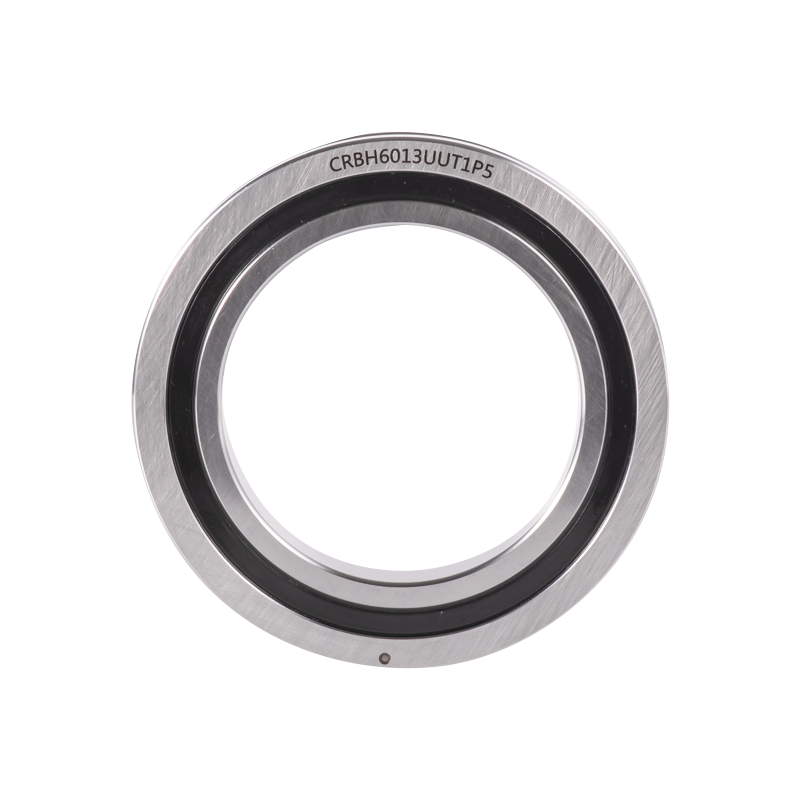

A CRBH Ultra Thin Precision Bearing az RU típus ultravékony változata, amely nagy merevséggel és nagy pontossággal rendelkezik. Ennek a modellnek a belső és külső gyűrűin nincsenek rögzítő furatai, ezért a felszereléshez karimák és támasztóülések szükségesek. A csapágy egy külső gyűrűből, egy belső gyűrűből és gördülő műanyag védőtömbökből áll. A külső gyűrű rácsmintával rendelkezik, és három szorítógyűrű rögzíti, amelyek olyan alkalmazásokhoz alkalmasak, ahol a belső gyűrű forog.

Contact Us Lépjen kapcsolatba velünk
PREV：RA vékony keresztgörgős csapágy KÖVETKEZŐ：SX vékony profilú precíziós csapágy
  • Leírás
  • Műszaki adatok
  • Lépjen kapcsolatba velünk

Csapágy előnyei
1. Nagy merevség és nagy pontosság: A belső és külső gyűrűk között merőlegesen elhelyezett hengeres görgők növelik a merevséget és a futási pontosságot.
2. Elválasztó kialakítása: A görgők közé elválasztók vannak felszerelve, hogy biztosítsák a sima forgást.
3. Egyszerű telepítés: A belső és külső gyűrűn lévő rögzítőfuratok megkönnyítik a gyors felszerelést a berendezésbe.
4. Nyitott és lezárt típusok: A tömített csapágyak speciális szintetikus gumi tömítésekkel vannak felszerelve a fokozott védelem érdekében.

Értékesítési pontok
Vékony és nagy pontosságú: Pontosság P2-ig és P4-ig, alkalmas nagy pontosságú forgó alkalmazásokhoz.
Vékony keresztmetszetű kialakítás: Jelentősen javított merevség a hagyományos csapágyakhoz képest.

Alkalmazások
A CRBH típusú csapágyak kis keresztmetszeti méreteket és nagy pontosságú forgatást igénylő alkalmazásokhoz alkalmasak, mint például precíziós forgóasztalok, robotkaros forgócsuklók, orvosi eszközök és mérőműszerek.

Előnyök összehasonlítása
A golyóscsapágyakhoz képest a CRBH típusú csapágyak jelentősen javítják a merevséget a hengeres görgők vonalérintkező szerkezetén keresztül. A kétsoros szögérintkezős golyóscsapágyakhoz képest kisebb keresztmetszetű kialakítása 3-4-szeresére növeli a merevséget, ami magasabb teljesítménykövetelményeknek is megfelel.

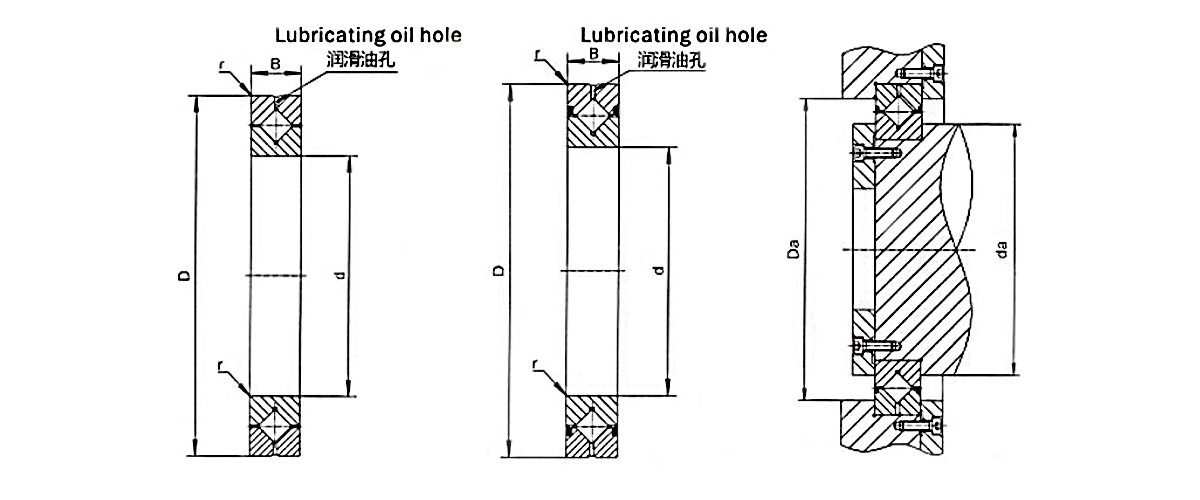

Csapágy típus Méret Vállméret Alapvető terhelési besorolás (rad Súly
Belső átmérő Külső átmérő Magas Letörés Kr Cor
d D B Rmin da Da KN KN kg
CRBH 208 A 20 36 8 0.3 24 31 2.91 2.43 0.04
CRBH 258 A 25 41 8 0.3 29 36 3.12 2.81 0.05
CRBH 3010 A 30 55 10 0.3 36.5 48.5 7.6 8.37 0.12
CRBH 3510 A 35 60 10 0.3 41.5 53.5 7.9 9.13 0.13
CRBH 4010 A 40 65 10 0.3 46.5 58.5 8.61 10.6 0.15
CRBH 4510 A 45 70 10 0.3 51.8 63.5 8.86 11.3 0.16
CRBH   5013A 50 80 13 0.6 56 74 17.3 20.9 0.29
CRBH   6013A 60 90 13 0.6 66 84 18.8 24.3 0.33
CRBH7013A 70 100 13 0.6 76 94 20.1 27.7 0.38
CRBH   8016A 80 120 16 0.6 88 112 32.1 43.4 0.74
CRBH   9016A 90 130 16 0.6 98 122 33.1 46.8 0.81
CRBH 10020 A 100 150 20 0.6 110 140 50.9 72.2 1.45
CRBH11020 A 110 160 20 0.6 120 150 52.4 77.4 1.56
CRBH 12025 A 120 180 25 1 132 168 73.4 108 2.62
CRBH 13025 A 130 190 25 1 142 178 75.9 115 2.82
CRBH 14025 A 140 200 25 1 152 188 81.9 130 2.96
CRBH 15025 A 150 210 25 1 162 198 84.3 138 3.16
CRBH 20025 A 200 260 25 1 212 248 92.3 169 4
CRBH 22025 A 220 280 25 1.5 254.9 283.1 92.3 171 4.1
CRBH 24025 A 240 300 25 2 263.4 291.6 68.3 145 4.5
CRBH 25025 A 250 310 25 1.5 262 298 102 207 4.97
CRBH 25030 A 250 330 30 2.5 270.5 304.5 126 244 8.1
CRBH 25040 A 250 355 40 2.5 278.1 323.3 195 348 14.8
CRBH 30025 A 300 360 25 1.5 313.9 342.1 75.5 178 5.9
CRBH 30035 A 300 395 35 2.5 323.8 366.2 183 367 13.4
CRBH 30040 A 300 405 40 2.5 330.4 372.8 212 409 17.2
CRBH 35020 A 350 400 20 1 362.1 384.7 54.1 143 3.9
CRBH 40035 A 400 480 35 2.5 422 456 156 370 14.5
CRBH 40040 A 400 510 40 2.5 429.8 472 241 531 23.5
CRBH 45025 A 450 500 25 1 460.7 483.3 61.7 182 6.6
CRBH 50025 A 500 550 25 1 512.9 535.5 65.5 201 7.3
CRBH 50040 A 500 600 40 2.5 527.6 570 239 607 26
CRBH 50050 A 500 625 50 2.5 533.3 589.9 267 653 41.7
CRBH 60040 A 600 700 40 3 625.8 668.2 264 721 29
