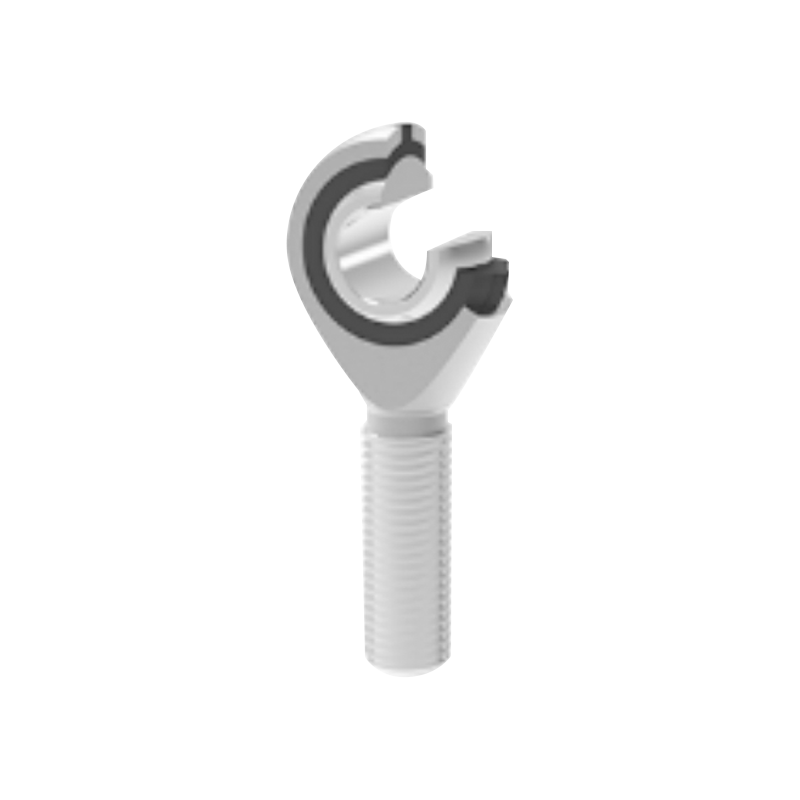

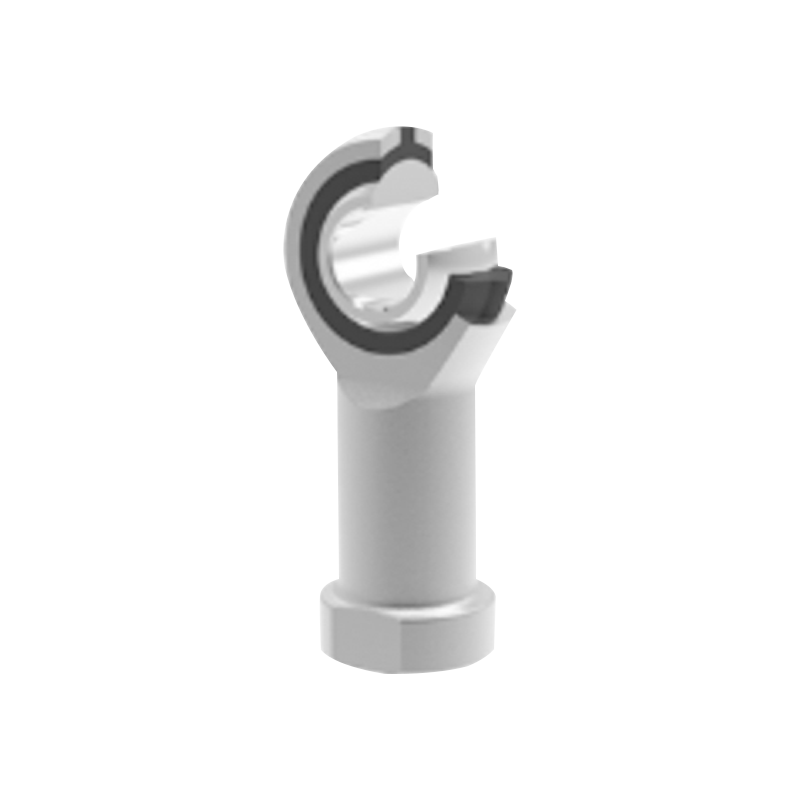

SIBP/SABP precíziós rúdvégcsapágy

Ez a sorozat kompakt, önkenő rúdvégi gömbcsapágyakból áll, amelyek rúdvégből, belső gyűrűből és PTFE műanyag bélésből állnak. A rúdvég test szénacélból készül, horganyzott felülettel; a belső gyűrű csapágyacélból készült, edzett és gömbkemény krómozott. Csúszófelülete közvetlenül illeszkedik a PTFE műanyaghoz, így biztosítva a kenésmentes működést.

Kapcsolat

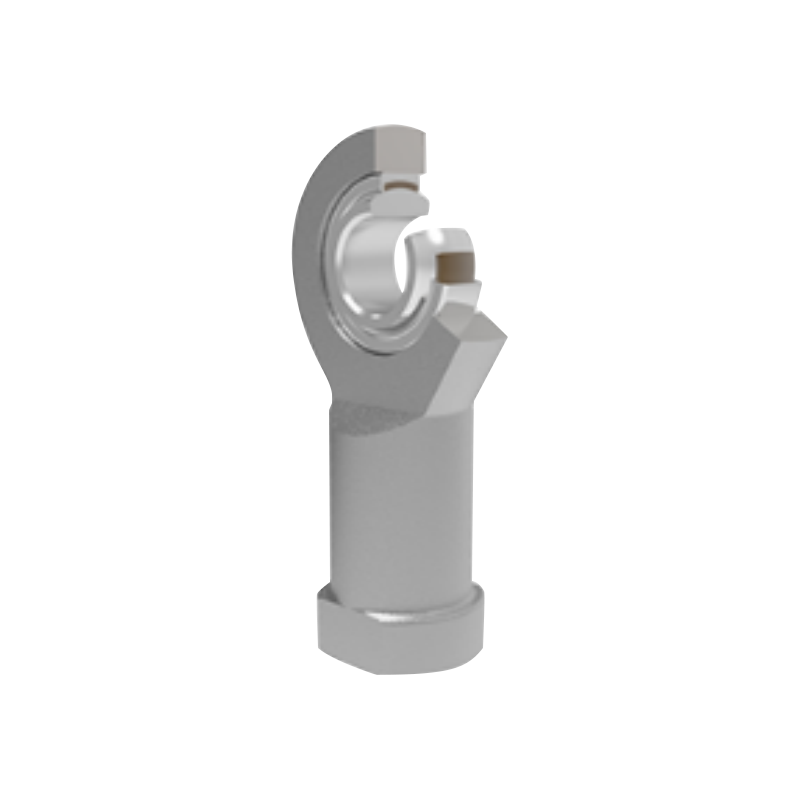

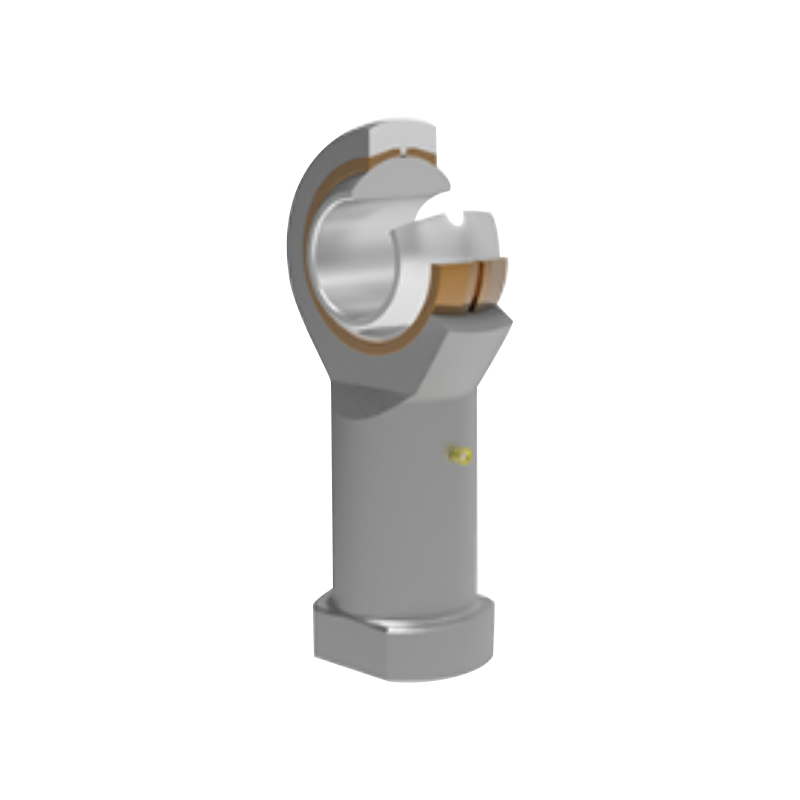

ELŐZŐ：SIK/SAK karbantartást nem igénylő önkenő rúdvégcsapágyak KÖVETKEZŐ：SIZP menetes önkenő rúdvégcsapágy PTFE betéttel

Leírás
Műszaki adatok
Kapcsolat

· Termékszám:
SIBP…N 5～20
SABP…N 5～20
· Csúszó súrlódási pár: Acél / PTFE műanyag
· Működési hőmérséklet tartomány: -40℃～＋75℃
· Testreszabási lehetőségek:
Szál testreszabása: A nem szabványos menetemelkedés vagy speciális menetpontosság testreszabása támogatott.
Bal oldali menet: A bal oldali menetek modellszámának és menetjelölésének tartalmaznia kell az "L" és a "bal" jelet. Példa:
Belső menet: SILBP20N M20×1,5 bal 6H
Külső menet: SALBP20N M20×1,5 bal 6g
Különböző menetemelkedésű vagy speciális menetpontossági követelményekkel rendelkező rúdvégcsapágyak állnak rendelkezésre.
Ha balos menetről van szó, akkor a csapágy modelljét és menetjelét "L" és "bal" betűkkel kell jelölni, például: SILBP20N M20×1,5 bal 6H, SALBP20N M20×1,5 bal 6g.

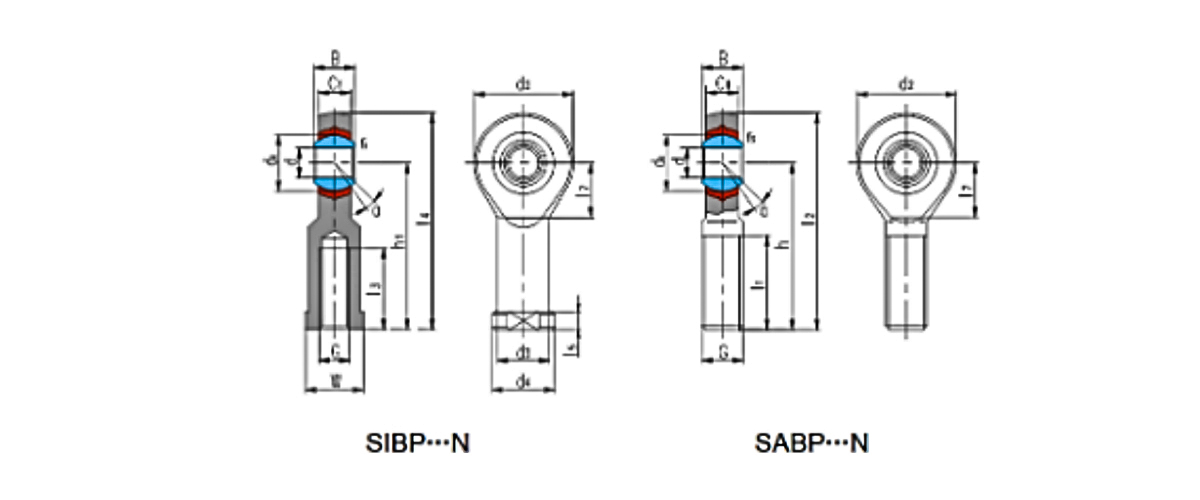

Csapágy számot	Méretek mm/inch																Betöltési értékelések kN		Súly ≈kg
	Méretek mm/inch																Betöltési értékelések kN
	d	B	dₖ	C1 max	d₂	G 6H	h₁	I₃ min	I4	I₅	I₇	W	d₃	d4	rₛ min	α° ≈	Dinamikus	Statikus
SIBP5N	5	8	11.112	6	16	M5	27	14	35	4	B	9	9	11	0.3	13	3.25	5.3	0.016
SIBP6N	6	9	12.7	6.75	18	M6	30	14	39	5	9	11	10	13	0.3	13	4.25	6.8	0.028
SIBP8N	8	12	15.88	9	22	M8	36	17	47	5	11	14	12.5	16	0.3	14	7.1	114	0.044
SIBP10N	10	14	19.05	10.5	26	M10	43	21	56	6.5	13	17	15	19	0.3	14	9.8	14.3	0.072
SIBP12N	12	16	22.23	12	30	M12	50	24	65	6.5	15	19	17.5	22	0.3	13	13.2	17	0.108
SIBP14N	14	19	25.4	13.5	34	M14	57	27	74	8	16	22	20	25	0.3	16	17	27.5	0.161
SIBP16N	16	21	28.58	15	38	M16	64	33	83	8	17.5	22	22	27	0.3	15	21.4	34.5	0.225
SIBP18N	18	23	31.75	16.5	42	M18×1,5	71	36	92	10	19.5	27	25	31	0.6	15	26	41.5	0.295
SIBP20N	20	25	34.93	18	48	M20×1,5	77	40	100	10	21.5	30	27.5	34	0.6	15	31	50	0.382

Csapágy számot	Méretek mm/inch												Betöltési értékelések KN		Súly ≈kg
	Méretek mm/inch												Betöltési értékelések KN
	d	B	dₖ	C1 max	d₂	G 6g	h	I₁ min	I₂	I₇	rₛ min	α° ≈	Dinamikus	Statikus
SABP6N	5	8	11.112	6	16	M5	33	20	41	-	0.3	13	3.25	5.3	0.016
SABP6N	6	9	12.7	6.75	18	M6	36	22	45	-	0.3	13	4.25	6.8	0.026
SABP8N	B	12	15.88	9	22	M8	42	25	53	-	0.3	14	7.1	10	0.044
SABP10N	10	14	19.05	10.5	26	M10	48	29	61	-	0.3	14	9.8	12.5	0.072
SABP12N	12	16	22.23	12	30	M12	54	33	69	-	0.3	13	13.2	15	0.108
SABP14N	14	19	25.4	13.5	34	M14	80	38	77	-	0.3	16	17	25.5	0.161
SABP16N	16	21	28.58	15	38	M16	86	40	85	-	0.3	15	21.4	34.5	0.225
SABP18N	18	23	31.75	16.5	42	M18×1,5	72	44	93	23	0.6	15	26	41.5	0.295
SABP20N	20	25	34.93	18	46	M20×1,5	78	47	101	25	0.6	15	31	50	0.382
