A precíziós fvagygógépek táján, Szögletes golyóscsapágyak sarokköveként szolgálnak a nagy sebesség és összetett teherkezelési képesség kombinációját igénylő alkalmazásokhoz. A szabványos radiális csapágyakkal ellentétben ezeket az alkatrészeket kifejezetten a kombinált terhelés kezelésére tervezték – radiális és axiális irányban egyidejűleg hatnak.
Mint premier csapágygyár és csapágygyártó cég Kínában , UKL Bearing Manufacturing Co., Ltd. (Wuxi) fejlett anyagtudományi és precíziós mérnöki megoldásokat alkalmaz, hogy olyan szögletes érintkezési megoldásokat állítson elő, amelyek meghatározzák a megbízhatóságot a modern iparban.
A szögérintkezés mechanikájának megértése
Az alapvető jellemzője Szögletes golyóscsapágyak a golyók és a futópályák közötti érintkezési szög. Ez a szög akkor alakul ki, amikor a csapágyat axiális terhelés éri, lehetővé téve az erő átvitelét egyik futópályáról a másikra egy meghatározott átlós pálya mentén.
A gyakori érintkezési szögek a következők:
- 15° (C): Rendkívül nagy sebességre optimalizálva alacsonyabb hőtermeléssel.
- 25° (AC): Kiegyensúlyozott választás nagy sebességhez és nagy axiális terhelhetőséghez egyaránt.
- 40° (B): Nagy axiális terhelésekre tervezték, gyakran használják szivattyúkban és függőleges tengelyekben.
Minél nagyobb az érintkezési szög, annál nagyobb a tengelyirányú teherbíró képesség, míg a kisebb szögek nagyobb forgási sebességet tesznek lehetővé. Az UKL-nél CNC köszörülési és hónolási eljárásokat alkalmazunk annak biztosítására, hogy ezek a szögek mikroszkopikus pontossággal megmaradjanak, így minden tételben egyenletes teljesítményt biztosítunk.
Műszaki adatok és összehasonlítás
A megfelelő konfiguráció kiválasztása létfontosságú a berendezés hosszú élettartamához. Az alábbiakban referenciát talál azokra a szabványos konfigurációkra vonatkozóan, amelyeket globális partnereinknek kínálunk:

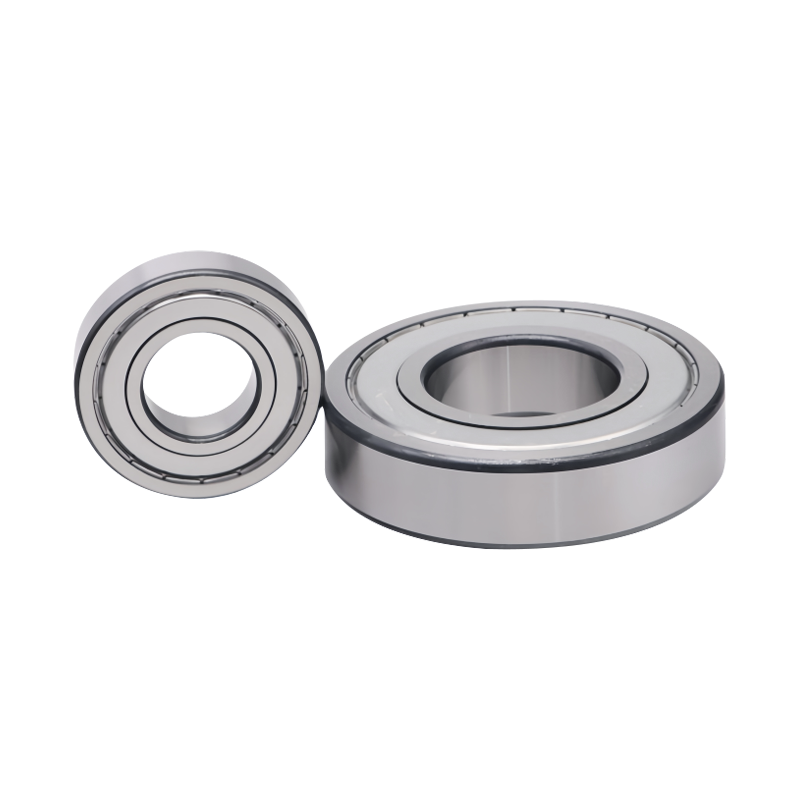

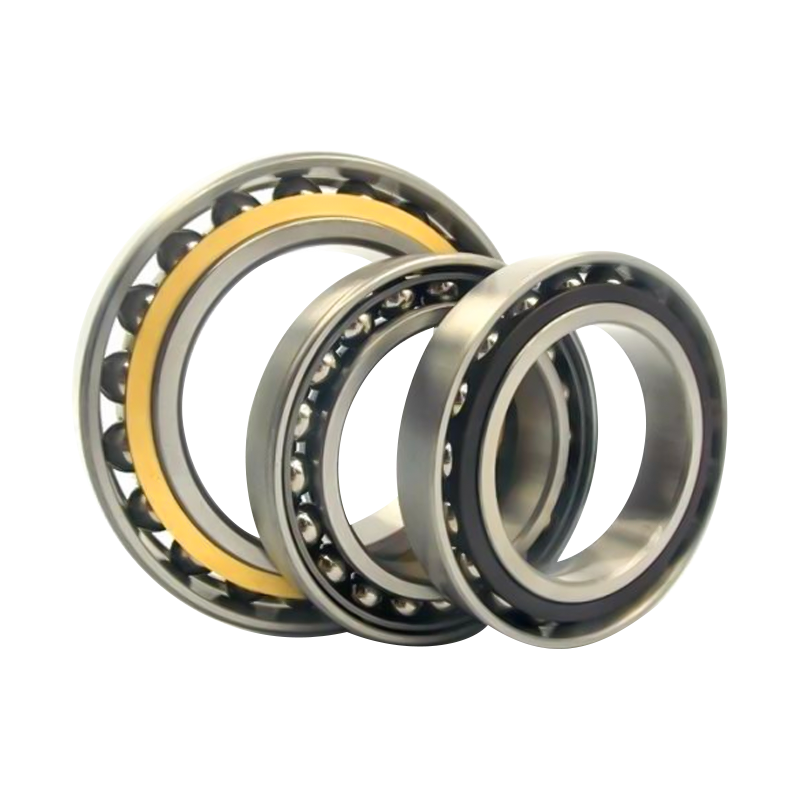

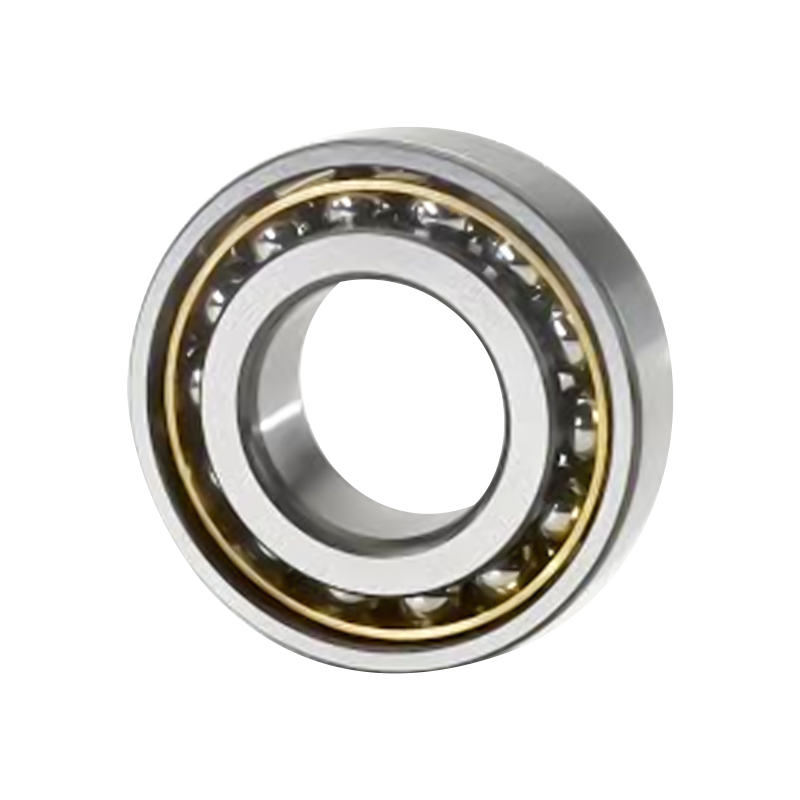

| Funkció | Egysoros szögletes érintkező | Kétsoros szögletes érintkező | Négypontos érintkező golyóscsapágyak |
| Betöltési irány | Egyirányú axiális radiális | Kétirányú axiális radiális | Kétirányú axiális radiális |
| Sebességértékelés | Rendkívül magas | Magas | Mérsékelt |
| Bonyolultság | Egyszerű (párosítás szükséges) | Önálló egység | Egyetlen kompakt egység |
| Gyakori felhasználások | Szerszámgép orsók | Centrifugál szivattyúk | Mezőgazdasági gépek |
| UKL Precision | P4 / P2 Elérhető | P5 / P6 Elérhető | P6 Elérhető |
Az UKL előnye: integrált gyártás és minőségellenőrzés
A 2020-ban alapított UKL Bearing Manufacturing Co., Ltd. gyorsan az integrált ipari és kereskedelmi vezető pozícióba emelkedett a „Teljes minőség” megközelítésre összpontosítva. A miénk Szögletes golyóscsapágyak egy zökkenőmentes, modernizált gyártási ciklus eredménye Wuxiban.
1. Speciális hőkezelés és anyagtisztaság
A nagysebességű csapágy élettartamát a felületi kifáradási szilárdsága határozza meg. Speciálisan nagy tisztaságú csapágyacélt használunk izzítás és hőkezelés ciklusok. Ez a folyamat stabil martenzites szerkezetet hoz létre, amely megakadályozza a méretváltozásokat még hosszabb, magas hőmérsékleten történő működés során is.
2. Precíziós köszörülés nagy sebességű orsókhoz
A CNC- és szerszámgépiparban az orsó pontossága a legfontosabb. Az UKL létesítményei nagy pontosságú automatizált csiszolósorokat használnak az eléréshez P4 és P2 tolerancia fokozatok . Ez kivételesen alacsony rezgés- és zajszintet eredményez, amelyek kritikusak a nagy sebességű marási és köszörülési alkalmazásoknál.
3. Stratégiai OEM/ODM szakértelem
A vége 15 év export tapasztalat , többet teszünk a gyártásnál; konzultálunk. Technikai csapatunk tisztában van a különböző piacok egyedi követelményeivel Európa, Ázsia, Afrika és a Közel-Kelet . Rugalmas, személyre szabott szolgáltatásokat kínálunk, beleértve a speciális ketrec anyagokat (például megerősített poliamid vagy megmunkált sárgaréz) és nagy teljesítményű kenőanyagokat, amelyek az Ön speciális környezeti feltételeihez vannak szabva.
4. Szigorú automatizált összeszerelés
Az emberi hibák kiküszöbölése érdekében összeszerelő soraink nagyrészt automatizáltak. Mindegyik csapágyon szigorú vizsgálaton esik át az érintkezési szög pontossága, az axiális hézag és a forgási nyomaték. Ez biztosítja, hogy amikor csapágyaink elérik az Ön létesítményét, készen állnak a legigényesebb ipari nyomás alatti teljesítésre.
Alkalmazások a globális iparágakban
Nagy teljesítményű szögérintkezős megoldásaink biztosítják a műszaki gerincet a következőkhöz:
- Szerszámgép orsók: Ahol a nagy sebességű pontosság és a hőstabilitás elengedhetetlen a fémvágáshoz.
- Ipari szivattyúk és kompresszorok: A folyadék mozgása által generált állandó axiális tolóerő kezelése.
- Gépjármű hajtásláncok: A nagy teljesítményű átviteli rendszerek hatékonyságának növelése.
- Megújuló energia: Támogatja a szélturbinás rendszerekben található összetett sebességváltókat.
Gyakran Ismételt Kérdések (GYIK)
1. Miért használják a szögletes golyóscsapágyakat gyakran párban?
Mivel az egysoros szögérintkezős csapágy csak egyirányú axiális terhelést képes elviselni, jellemzően párban szerelik fel őket (hátul-hátul, szemtől szemben vagy tandem). Ez lehetővé teszi, hogy a szerelvény kezelni tudja a kétirányú axiális terheléseket, és növeli a tengely általános merevségét.
2. Melyik a ketrec anyaga a legjobban nagy sebességű alkalmazásokhoz?
Rendkívül nagy sebességhez gyakran ajánljuk Fenolgyanta or Poliamid (nylon) ketrecek, mert könnyűek és kisebb centrifugális erőt generálnak. Nagy igénybevételnek kitett vagy magas hőmérsékletű környezetekhez, Megmunkált sárgaréz A ketrecek kiváló tartósságot és hőelvezetést biztosítanak.
3. Hogyan biztosítja az UKL alacsony zajszintet a csapágyaiban?
A zaj általában a felületi érdesség vagy szennyeződés eredménye. A versenypályákon szuperfinomítási eljárásokat alkalmazunk, hogy tükörszerű felületet érjünk el, és pormentes környezetben végezzük az összeszerelést, amit 100%-os elektronikus zajteszt követ.
4. Testreszabhatom a csapágysorrendem előfeszítését?
Igen. Az előfeszítés kritikus a merevség és a vibráció szabályozásához. Szállítunk könnyű, közepes vagy nehéz előfeszítésű csapágyakat, vagy akár egyedi hézagokat is, az adott alkalmazás hőtágulási és terhelési profilja alapján.
5. Milyen előnyökkel jár, ha közvetlenül egy wuxi székhelyű gyártótól vásárol, mint például az UKL?
Egy integrált ipari és kereskedelmi vállalattal együttműködve megszünteti a közvetítői jelöléseket, és közvetlen hozzáférést kap a műszaki támogatáshoz. Wuxi telephelyünk a csapágykiválóság globális központja, amely lehetővé teszi számunkra, hogy a legjobb nyersanyagokat szerezzük be, és hatékony logisztikát biztosítsunk ügyfeleink számára világszerte.
