3200 A-2ZTN9/MT33 kétsoros szögérintkezős golyóscsapágyak

Kétsoros szögérintkezős golyóscsapágyak (DRACBB) A kétsoros szögérintkezős golyóscsapágy (DRACBB) kialakítása alapvetően megegyezik a két egysoros szögérintkezős golyóscsapágyéval, de lényegesen kevesebb axiális helyet foglal el. A DRACBB mindkét irányban ható radiális és axiális terheléseket képes fogadni. Képes korlátozni a tengely vagy a ház kétirányú tengelyirányú elmozdulását. Tipikus 30°-os érintkezési szögével rendkívül merev csapágyelrendezést biztosít, és ellenáll a borulási nyomatékoknak.

Lépjen kapcsolatba velünk

PREV：No previous product KÖVETKEZŐ：7200 BECBP szögletes golyóscsapágyak

Leírás
Műszaki adatok
Lépjen kapcsolatba velünk

Csapágy jellemzői
· Kompakt axiális tér: Minimális axiális teret igényel.
· Helytakarékos megoldás: Alkalmas olyan alkalmazásokhoz, ahol az axiális tér szűkös, gyakran két egysoros szögérintkező golyóscsapágyat helyettesít, amelyek egymás mellett vannak elrendezve.
· Kombinált terhelhetőség: Mindkét irányú sugárirányú és axiális terhelésnek ellenáll.
· Pillanatnyi terhelhetőség: Kibírja a borulás pillanatait.
· Merev csapágy elrendezés: Magas rendszermerevséget biztosít.

Főbb előnyök
· Nagy merevség és terhelhetőség: Lényegesen nagyobb merevséget kínál az egysoros szögérintkezős golyóscsapágyas elrendezéshez képest.
· Háromszoros terhelhetőség: Képes egyidejűleg fogadni a radiális terheléseket, a kétirányú axiális terheléseket és a borulási nyomatékokat.
· Ideális nagy merevséghez: Kiválóan alkalmas nagy merevséget igénylő alkalmazásokhoz.

Alkalmazási területek (Alkalmazások)
· Széles körben használják autóipari első kerékagyakban.
· Olajszivattyúk, Roots fúvók, légkompresszorok.
· Különféle sebességváltók/sebességváltók.
·Szerszámgép orsói.

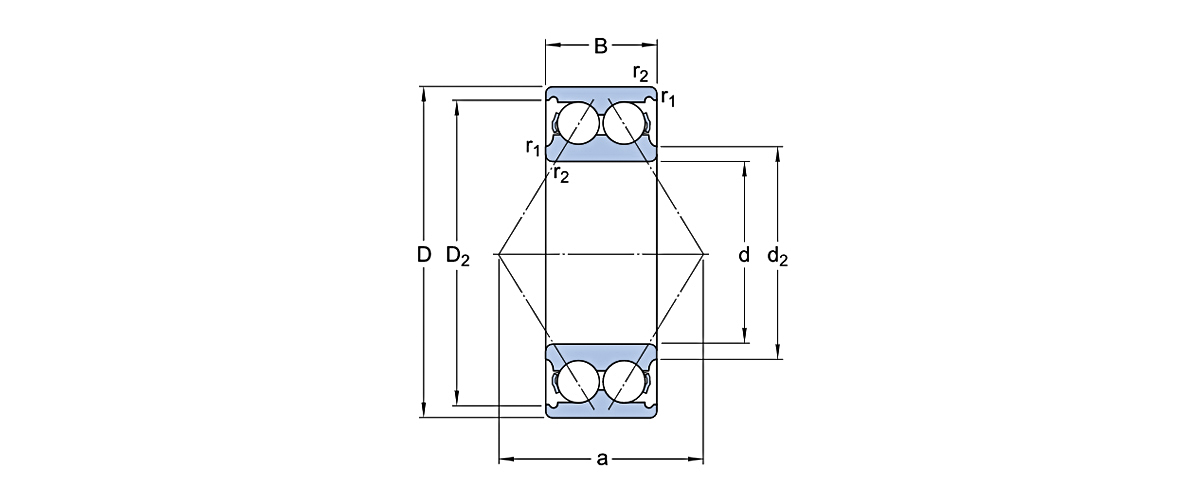

Alap méretek			Alap terhelési besorolás		Sebességértékelések		mise	Modelllllll
Alap méretek			dinamikus	statikus	Referencia sebesség	Sebesség korlátozása	mise	csapágy sz.
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[r/perc]	[r/perc]	[kg]	csapágy sz.
10	30	14	6.849	3.87	23400	21600	0.051	3200 A-2ZTN9/MT33 Csapágy
10	30	14	6.849	3.87	23400	21600	0.051	3200 ATN9 csapágy
10	30	14	6.849	3.87		15300	0.051	3200 A-2RS1TN9/MT33 csapágy
12	32	15.9	9.09	5.04	21600	19800	0.058	3201 A-2ZTN9/MT33 Csapágy
12	32	15.9	9.09	5.04	21600	19800	0.058	3201 ATN9 csapágy
12	32	15.9	9.09	5.04		13500	0.058	3201 A-2RS1TN9/MT33 Csapágy
15	35	15.9	10.08	6.12	19800	16200	0.066	3202 A-2ZTN9/MT33 Csapágy
15	35	15.9	10.08	6.12	19800	16200	0.066	3202 ATN9 csapágy
15	35	15.9	10.08	6.12		12600	0.066	3202 A-2RS1TN9/MT33 Csapágy
15	42	19	13.59	8.37	16200	14400	0.13	3302 A-2Z csapágy
15	42	19	13.59	8.37	16200	14400	0.13	3302 A-2ZTN9/MT33 Csapágy
15	42	19	13.59	8.37	16200	14400	0.13	3302 ATN9 csapágy
15	42	19	13.59	8.37		10800	0.13	3302 A-2RS1 csapágy
15	42	19	13.59	8.37		10800	0.13	3302 A-2RS1TN9/MT33 Csapágy
17	40	17.5	12.87	7.92	17100	14400	0.096	3203 A-2ZTN9/MT33 Csapágy
17	40	17.5	12.87	7.92	17100	14400	0.096	3203 ATN9 csapágy
17	40	17.5	12.87	7.92		10800	0.096	3203 A-2RS1TN9/MT33 Csapágy
17	47	22.2	19.44	11.43	15300	12600	0.18	3303 A-2Z csapágy
17	47	22.2	19.44	11.43	15300	12600	0.18	3303 A-2ZTN9/MT33 Csapágy
17	47	22.2	19.44	11.43	15300	12600	0.18	3303 ATN9 csapágy
17	47	22.2	19.44	11.43		9900	0.18	3303 A-2RS1 csapágy
17	47	22.2	19.44	11.43		9900	0.18	3303 A-2RS1TN9/MT33 Csapágy
20	47	20.6	18.36	11.61	14400	12600	0.16	3204 A csapágy
20	47	20.6	18.36	11.61	14400	12600	0.16	3204 A-2Z csapágy
20	47	20.6	18.36	11.61	14400	12600	0.16	3204 A-2ZTN9/MT33 Csapágy
20	47	20.6	18.36	11.61	14400	12600	0.16	3204 ATN9 csapágy
20	47	20.6	18.36	11.61		9000	0.16	3204 A-2RS1 csapágy
20	47	20.6	18.36	11.61		9000	0.16	3204 A-2RS1TN9/MT33 Csapágy
20	52	22.2	22.05	14.04	11700	11700	0.22	3304 A csapágy
20	52	22.2	22.05	14.04	11700	11700	0.22	3304 A-2Z csapágy

Alap méretek			Alap terhelési besorolás		Sebességértékelések		mise	Modelllllll
Alap méretek			dinamikus	statikus	Referencia sebesség	Sebesség korlátozása	mise	csapágy sz.
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[r/perc]	[r/perc]	[kg]	csapágy sz.
20	52	22.2	22.05	14.04	11700	11700	0.22	3304 A-2ZTN9/MT33 Csapágy
20	52	22.2	22.05	14.04	11700	11700	0.22	3304 ATN9 csapágy
20	52	22.2	22.05	14.04		8100	0.22	3304 A-2RS1 csapágy
20	52	22.2	22.05	14.04		8100	0.22	3304 A-2RS1TN9/MT33 Csapágy
25	52	20.6	19.8	13.77	10800	10800	0.18	3205 A csapágy
25	52	20.6	19.8	13.77	10800	10800	0.18	3205 A-2Z csapágy
25	52	20.6	19.8	13.77	10800	10800	0.18	3205 A-2ZTN9/MT33 Csapágy
25	52	20.6	19.8	13.77		7650	0.18	3205 A-2RS1 csapágy
25	52	20.6	19.8	13.77		7650	0.18	3205 A-2RS1TN9/MT33 Csapágy
25	62	25.4	29.25	19.8	9900	9900	0.35	3305 A csapágy
25	62	25.4	29.25	19.8	9900	9900	0.35	3305 A-2Z csapágy
25	62	25.4	29.25	19.8	9900	9900	0.35	3305 A-2ZTN9/MT33 Csapágy
25	62	25.4	29.25	19.8	9900	9900	0.35	3305 ATN9 csapágy
25	62	25.4	29.25	19.8		6750	0.35	3305 A-2RS1 csapágy
25	62	25.4	29.25	19.8		6750	0.35	3305 A-2RS1TN9/MT33 Csapágy
30	62	23.8	27.45	19.8	9000	9000	0.29	3206 A csapágy
30	62	23.8	27.45	19.8	9000	9000	0.29	3206 A-2Z csapágy
30	62	23.8	27.45	19.8	9000	9000	0.29	3206 A-2ZTN9/MT33 Csapágy
30	62	23.8	27.45	19.8	9000	9000	0.29	3206 ATN9 csapágy
30	62	23.8	27.45	19.8		6750	0.29	3206 A-2RS1 csapágy
30	62	23.8	27.45	19.8		6750	0.29	3206 A-2RS1TN9/MT33 Csapágy
30	72	30.2	38.25	27	9000	8100	0.52	3306 A csapágy
30	72	30.2	38.25	27	9000	8100	0.52	3306 A-2Z csapágy
30	72	30.2	38.25	27	9000	8100	0.52	3306 A-2ZTN9/MT33 Csapágy
30	72	30.2	38.25	27	9000	8100	0.52	3306 ATN9 csapágy
30	72	30.2	38.25	27		5670	0.52	3306 A-2RS1 csapágy
30	72	30.2	38.25	27		5670	0.52	3306 A-2RS1TN9/MT33 Csapágy
35	72	27	36.45	27	8100	8100	0.44	3207 A csapágy
35	72	27	36.45	27	8100	8100	0.44	3207 A-2Z csapágy
35	72	27	36.45	27	8100	8100	0.44	3207 A-2ZTN9/MT33 Csapágy

Alap méretek			Alap terhelési besorolás		Sebességértékelések		mise	Modelllllll
Alap méretek			dinamikus	statikus	Referencia sebesség	Sebesség korlátozása	mise	csapágy sz.
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[r/perc]	[r/perc]	[kg]	csapágy sz.
35	72	27	36.45	27	8100	8100	0.44	3207 ATN9 csapágy
35	72	27	36.45	27		5670	0.44	3207 A-2RS1 csapágy
35	72	27	36.45	27		5670	0.44	3207 A-2RS1TN9/MT33 Csapágy
35	80	34.9	47.43	37.35	8100	7200	0.74	3307 DJ1 csapágy
35	80	34.9	48.6	34.2	7650	7650	0.74	3307 A csapágy
35	80	34.9	48.6	34.2	7650	7650	0.74	3307 A-2Z csapágy
35	80	34.9	48.6	34.2	7650	7650	0.74	3307 A-2ZTN9/MT33 Csapágy
35	80	34.9	48.6	34.2	7650	7650	0.74	3307 ATN9 csapágy
35	80	34.9	48.6	34.2		5400	0.74	3307 A-2RS1 csapágy
35	80	34.9	48.6	34.2		5400	0.74	3307 A-2RS1TN9/MT33 Csapágy
40	80	30.2	43.2	32.85	8100	7200	0.57	3208 A csapágy
40	80	30.2	43.2	32.85	8100	7200	0.57	3208 A-2Z csapágy
40	80	30.2	43.2	32.85	8100	7200	0.57	3208 A-2ZTN9/MT33 Csapágy
40	80	30.2	43.2	32.85	8100	7200	0.57	3208 ATN9 csapágy
40	80	30.2	43.2	32.85		5040	0.57	3208 A-2RS1 csapágy
40	80	30.2	43.2	32.85		5040	0.57	3208 A-2RS1TN9/MT33 Csapágy
40	90	36.5	44.46	37.35	7200	6300	0.93	3308 DNRCBM csapágy
40	90	36.5	58.95	43.2	6750	6750	0.93	3308 A csapágy
40	90	36.5	58.95	43.2	6750	6750	0.93	3308 A-2Z csapágy
40	90	36.5	58.95	43.2	6750	6750	0.93	3308 A-2ZTN9/MT33 Csapágy
40	90	36.5	58.95	43.2	6750	6750	0.93	3308 ATN9 csapágy
40	90	36.5	58.95	43.2		4500	0.93	3308 A-2RS1 csapágy
40	90	36.5	58.95	43.2		4500	0.93	3308 A-2RS1TN9/MT33 Csapágy
40	90	36.5	62.01	51.3	7200	6300	0.93	3308 DMA csapágy
40	90	36.5	62.01	51.3	7200	6300	0.93	3308 DTN9 csapágy
45	85	30.2	46.8	37.35	6750	6750	0.63	3209 A csapágy
45	85	30.2	46.8	37.35	6750	6750	0.63	3209 A-2Z csapágy
45	85	30.2	46.8	37.35	6750	6750	0.63	3209 A-2ZTN9/MT33 Csapágy
45	85	30.2	46.8	37.35	6750	6750	0.63	3209 ATN9 csapágy
45	85	30.2	46.8	37.35		4770	0.63	3209 A-2RS1 csapágy

Alap méretek			Alap terhelési besorolás		Sebességértékelések		mise	Modelllllll
Alap méretek			dinamikus	statikus	Referencia sebesség	Sebesség korlátozása	mise	csapágy sz.
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[r/perc]	[r/perc]	[kg]	csapágy sz.
45	85	30.2	46.8	37.35		4770	0.63	3209 A-2RS1TN9/MT33 Csapágy
45	100	39.7	55.62	46.8	6750	5670	1.25	3309 DNRCBM csapágy
45	100	39.7	67.5	47.7	6750	6030	1.25	3309 A csapágy
45	100	39.7	67.5	47.7	6750	6030	1.25	3309 A-2Z csapágy
45	100	39.7	67.5	47.7	6750	6030	1.25	3309 ATN9 csapágy
45	100	39.7	67.5	47.7		4320	1.25	3309 A-2RS1 csapágy
45	100	39.7	71.37	62.55	6750	5670	1.25	3309 DMA csapágy
50	90	30.2	45.9	38.25	7200	6300	0.65	3210 A csapágy
50	90	30.2	45.9	38.25	7200	6300	0.65	3210 A-2Z csapágy
50	90	30.2	45.9	38.25	7200	6300	0.65	3210 A-2ZTN9/MT33 Csapágy
50	90	30.2	45.9	38.25	7200	6300	0.65	3210 ATN9 csapágy
50	90	30.2	45.9	38.25		4320	0.65	3210 A-2RS1 csapágy
50	90	30.2	45.9	38.25		4320	0.65	3210 A-2RS1TN9/MT33 Csapágy
50	110	44.4	73.71	62.55	6030	5040	1.95	3310 DNRCBM csapágy
50	110	44.4	84.24	76.5	6030	5040	1.95	3310 DMA csapágy
50	110	44.4	85.5	62.55	5400	5400	1.95	3310 A csapágy
50	110	44.4	85.5	62.55	5400	5400	1.95	3310 A-2Z csapágy
50	110	44.4	85.5	62.55	5400	5400	1.95	3310 ATN9 csapágy
50	110	44.4	85.5	62.55		3870	1.95	3310 A-2RS1 csapágy
55	100	33.3	54.9	46.8	5670	5670	0.91	3211 A csapágy
55	100	33.3	54.9	46.8	5670	5670	0.91	3211 A-2Z csapágy
55	100	33.3	54.9	46.8	5670	5670	0.91	3211 ATN9 csapágy
55	100	33.3	54.9	46.8		4050	0.91	3211 A-2RS1 csapágy
55	120	49.2	86.04	74.7	5400	4770	2.65	3311 DNRCBM csapágy
55	120	49.2	99.9	90	5400	4500	2.65	3311 DMA csapágy
55	120	49.2	100.8	73.35	5400	4770	2.65	3311 A csapágy
55	120	49.2	100.8	73.35	5400	4770	2.65	3311 A-2Z csapágy
55	120	49.2	100.8	73.35	5400	4770	2.65	3311 ATN9 csapágy
55	120	49.2	100.8	73.35		3420	2.65	3311 A-2RS1 csapágy
60	110	36.5	67.5	57.6	5040	5040	1.2	3212 A csapágy

Alap méretek			Alap terhelési besorolás		Sebességértékelések		mise	Modelllllll
Alap méretek			dinamikus	statikus	Referencia sebesség	Sebesség korlátozása	mise	csapágy sz.
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[r/perc]	[r/perc]	[kg]	csapágy sz.
60	110	36.5	67.5	57.6	5040	5040	1.2	3212 A-2Z csapágy
60	110	36.5	67.5	57.6	5040	5040	1.2	3212 ATN9 csapágy
60	110	36.5	67.5	57.6		3600	1.2	3212 A-2RS1 csapágy
60	110	36.5	67.5	57.6		3600	1.2	3212 A-2RS1TN9/MT33 Csapágy
60	130	54	114.3	85.5	5040	4500	2.8	3312 A csapágy
60	130	54	114.3	85.5	5040	4500	2.8	3312 A-2Z csapágy
65	120	38.1	72.54	66.15	5040	4320	1.75	3213 A csapágy
65	120	38.1	72.54	66.15	5040	4320	1.75	3213 A-2Z csapágy
65	120	38.1	72.54	66.15		3240	1.75	3213 A-2RS1 csapágy
65	140	58.7	124.2	109.8	4770	4050	4.1	3313 DNRCBM csapágy
65	140	58.7	131.4	99	4770	4050	4.1	3313 A csapágy
65	140	58.7	131.4	99	4770	4050	4.1	3313 A-2Z csapágy
70	125	39.7	79.56	72	5040	4050	1.9	3214 A csapágy
70	125	39.7	79.56	72	5040	4050	1.9	3214 A-2Z csapágy
70	150	63.5	146.7	112.5	4500	3870	5.05	3314 A csapágy
70	150	63.5	146.7	112.5	4500	3870	5.05	3314 A-2Z csapágy
75	130	41.3	86.04	79.2	4770	4050	2.1	3215 A csapágy
75	130	41.3	86.04	79.2	4770	4050	2.1	3215 A-2Z csapágy
75	160	68.3	158.4	126	4050	3600	5.6	3315 A csapágy
75	160	68.3	158.4	126	4050	3600	5.6	3315 A-2Z csapágy
80	140	44.4	95.4	85.5	4500	3870	2.65	3216 A csapágy
80	170	68.3	173.7	140.4	3870	3420	6.8	3316 A csapágy
85	150	49.2	111.6	99	4050	3420	3.4	3217 A csapágy
85	180	73	187.2	158.4	3600	3240	8.3	3317 A csapágy
90	160	52.4	117	108	3870	3240	4.15	3218 A csapágy
90	190	73	187.2	162	3420	3060	9.25	3318 A csapágy
95	170	55.6	143.1	131.4	3600	3060	5	3219 A csapágy
95	200	77.8	216	194.4	3240	2880	11	3319 A csapágy
100	180	60.3	160.2	149.4	3420	2880	6.1	3220 A csapágy
100	215	82.6	229.5	229.5	3060	2520	13.5	3320 A csapágy

Alap méretek			Alap terhelési besorolás		Sebességértékelések		mise	Modelllllll
Alap méretek			dinamikus	statikus	Referencia sebesség	Sebesség korlátozása	mise	csapágy sz.
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[r/perc]	[r/perc]	[kg]	csapágy sz.
110	200	69.8	190.8	190.8	3060	2520	8.8	3222 A csapágy
110	240	92.1	261.9	274.5	2700	2340	19	3322 A csapágy
120	190	66	163.8	208.8	3060	3240	7.08	305256 D Csapágy
150	225	73	163.8	238.5	1530	1800	5.52	305286 D Csapágy
150	230	70	182.7	256.5	2520	2700	10.6	305283 D csapágy
150	230	70	182.7	256.5	2520	2700	10.6	305283 DA csapágy
160	215	56	121.5	198	2520	2700	5.67	305608 Csapágy
160	215	56	121.5	198	2520	2700	5.45	305608 B Csapágy
160	240	76	210.6	301.5	2340	2520	11.4	305183 Csapágy
170	260	84	252.9	364.5	2160	2340	16.8	305180 Csapágy
180	250	70	171	256.5	2160	2340	9.67	305288 DA csapágy
180	259.5	66	202.5	279	2160	2340	11	305262 D csapágy
190	269.5	66	243	373.5	1980	2160	11	305338 D csapágy
200	279.5	76	217.8	342	1710	2160	13.7	305428 D Csapágy
200	280	80	217.8	342	1980	2160	15.9	305393 Csapágy
200	289.5	76	271.8	427.5	1620	1980	16.4	305263 D csapágy
200	289.5	76	271.8	427.5	1620	1980	16.4	305263 DA csapágy
220	309.5	76	280.8	468	1800	1800	17.7	305272 D csapágy
220	309.5	76	280.8	468	1800	1800	17.7	305272 DA csapágy
220	309.5	76	280.8	468	1800	1800	17.7	305272 DB csapágy
230	329.5	80	315.9	540	1710	1800	21.9	305264 D csapágy
260	369.5	92	357.3	639	1530	1530	30	305270 D csapágy
280	389.5	92	362.7	675	1440	1440	33.2	305269 D csapágy

A mozgás jövőjének tervezése

Az UKL-ről

Founded in 2020, UKL Bearing Manufacturing Co., Ltd. (Wuxi) is China 3200 A-2ZTN9/MT33 kétsoros szögérintkezős golyóscsapágyak suppliers and OEM/ODM 3200 A-2ZTN9/MT33 kétsoros szögérintkezős golyóscsapágyak company, an integrated industrial and trading enterprise that focuses on precision manufacturing, combining R&D, production, and sales.
The company specializes in high-performance bearing solutions, providing technical support for global industries with exceptionally high demands for precision and reliability.

With more than 200 skilled professionals and a fully modernized production base, UKL’s facilities cover the entire manufacturing process — forging, annealing, turning, heat treatment, grinding, and automated assembly.
Leveraging over 15 years of OEM/ODM export experience, UKL responds quickly to customer needs, offering flexible and customized services for clients across Europe, Asia, Africa, and the Middle East.

További részletek rólunk Ukl Bearing Manufacturing Co.,Ltd

0+

évre

Iparági tapasztalat
0+

Modell sokszínűség
0+

Alkalmazottak száma
0

$

Éves exportérték

Becsületi oklevél

Hírek

Miért kiváló az NU 309 hengeres görgős csapágy a motorok és sebességváltók tervezésében?
04 Jun, 2026
Kulcsszavak: Az NU 309 csapágy lebegő csapágyként kiváló Azoknál a motor- és sebességváltó-konstrukcióknál, ahol a tengely hőtágulása kritikus probléma, a NU 309 csapágy ...

OLVASS TOVÁBB
2206 AV Nilos gyűrű felszerelése (Lépésről lépésre)
28 May, 2026
Úgy szerelje be, hogy a nyitott oldala a csapágy felé nézzen A helyes telepítéshez a 2206 AV A Nilos gyűrűt úgy helyezze el, hogy a domború (nyitott) oldala a csapágypál...

OLVASS TOVÁBB
Hogyan válasszuk ki a megfelelő szögletes érintkező golyóscsapágyat nagy sebességű alkalmazásokhoz?
21 May, 2026
A nagy sebességű forgó gépek optimális gördülő alkatrészének kiválasztása a működési feltételek, a belső geometria és a hőkezelés mélyreható megértését igényli. A precíziós gépek között szö...

OLVASS TOVÁBB
Precíziós nyomás alatt: Kulcsfontosságú tényezők az orvosi felszerelések vezetésénél A csapágyak kiválasztása
14 May, 2026
Az orvostechnika rohamosan fejlődő területén a legkisebb alkatrész is meghatározhatja egy életmentő eszköz sikerét. Ezek között orvosi berendezések csapágyai csendes, de kritikus szer...

OLVASS TOVÁBB
