331138 AG négysoros kúpgörgős csapágy

Négysoros kúpgörgős csapágyak: nagy teherbírású alkalmazások
A négysoros kúpgörgős csapágyak speciális kialakításúak, elsősorban rendkívül nagy radiális terhelések és részleges axiális terhelések fogadására szolgálnak. Általában nehéz gépekben, például hengerművekben (például négymagasságú meleghengerművekben, hideghengerművekben) és virágzó hengerművekben használják őket. Kialakításukat négy kúpos külső gyűrűn elhelyezett görgők jellemzik, amelyek nagy teherbírást és meghosszabbított élettartamot eredményeznek. Ezenkívül a hézaguk előre beállítható a távtartók (vagy alátétek) módosításával, hogy megfeleljenek a különféle működési követelményeknek.

Lépjen kapcsolatba velünk

PREV：30202 egysoros kúpgörgős csapágy KÖVETKEZŐ：XRT060-NT csapágy

Leírás
Műszaki adatok
Lépjen kapcsolatba velünk

Szerkezeti összetétel

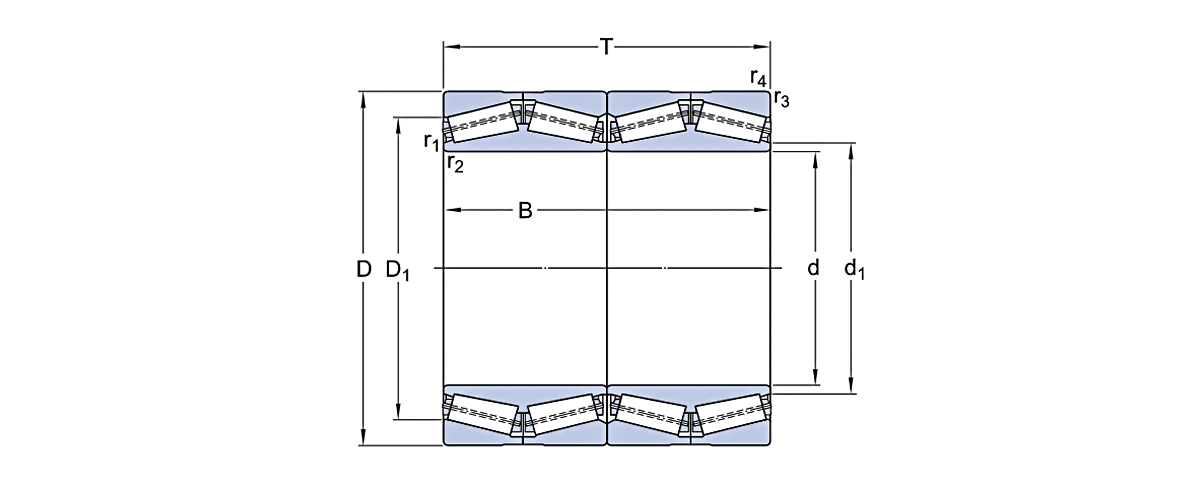

· Nyitott típus: Három külső gyűrűből (csészékből), két belső gyűrűből (kúpból), négy sor görgőből, két külső távtartóból és egy belső távtartóból áll.
· Lezárt típus: Két tömítőgyűrűt ad a nyitott típus alapszerkezetéhez.

Főbb jellemzők
· Nagy teherbíró képesség: A négysoros görgős elrendezést úgy tervezték, hogy a kétsoros csapágyakhoz képest lényegesen nagyobb radiális terhelést viseljen el.
· Meghosszabbított élettartam: A görgő és a futópálya érintkezési felületeinek felületkezelésének optimalizálása elősegíti a hidrosztatikus/hidrodinamikus kenőanyag film kialakulását, ami növeli a kopásállóságot.
· Könnyű telepítés: Jellemzően laza illeszkedéssel tervezték az egyszerűbb beszerelés és eltávolítás érdekében.
· Állítható távolság: A csapágy belső hézaga vagy előre beállított, vagy beállító távtartók segítségével pontosan beállítható, ami biztosítja a forgási pontosságot és meghosszabbítja az élettartamot.
· Nagy megbízhatóság: Az optimalizált tömítési kialakítás hatékonyan megakadályozza a külső szennyeződést, miközben csökkenti a súrlódást és a hőképződést.

Elsődleges alkalmazások
· Hengerművek: Munkahengerek négymagasságú meleghengerművekben és hideghengerművekben stb.
· Virágzó malmok: Az acéliparban virágzási és slabbing műveletekhez használják.
· Nehézgépek: Mint például a bányászati berendezések.

Alap méretek				Alap terhelési besorolás		Sebességértékelések		mise	Modelllllll
Alap méretek				Dinamikus	Statikus	Referencia sebesség	Sebesség korlátozása	mise	csapágy sz.
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[r/perc]	[r/perc]	[kg]	csapágy sz.
139.7	200.025	157.162	160.34	160.34					331138 AG csapágy
177.8	247.65	192.088	192.088	192.088					331480 G Csapágy
177.8	247.65	192.088	192.088	192.088					BT4-0010 G/HA1C400VA903 Csapágy
198.438	284.162	225.425	225.425	225.425					BT4-0027 AG/HA1 csapágy
206.375	282.575	190.5	190.5	190.5					BT4-0013 G/HA1C400VA903 Csapágy
206.375	282.575	190.5	190.5	190.5					BT4-0021 G/HA1 csapágy
220	295	315	315	315					BT4-0035 E8/C355 Csapágy
220.662	314.325	239.712	239.712	239.712					BT4-0040 E8/C355 Csapágy
240	338	248	248	248					BT4-0020/HA1 csapágy
241.478	349.148	228.6	228.6	228.6					330782 AG csapágy
244.475	327.025	193.675	193.675	193.675					330862 B Csapágy
254	358.775	268.875	268.875	268.875					BT4-0039 E8/C355 Csapágy
266.7	355.6	230.188	228.6	228.6					BT4-0014 G/HA1C400VA903 Csapágy
266.7	355.6	230.188	228.6	228.6					BT4B 328209 G/HA1C455 Csapágy
269.875	381	282.575	282.575	282.575					BT4B 331168 B Csapágy
276.225	393.7	269.875	269.875	269.875					BT4-0012 G/HA1C500VA901 Csapágy
279.4	393.7	269.875	269.875	269.875					BT4-0011 G/HA1C500VA901 Csapágy
279.578	380.898	244.475	244.475	244.475					330540 AG csapágy
280	406.4	298.45	298.45	298.45					BT4-0026 A/PEX csapágy
285.75	380.898	244.475	244.475	244.475					330337 AG csapágy
285.75	380.898	244.475	244.475	244.475					BT4-0015 G/HA1C400VA903 Csapágy
288.925	406.4	298.45	292.45	292.45					BT4B 331452 G/HA1 Csapágy
292.1	422.275	269.875	269.875	269.875					BT4B 331968 BG/HA1 csapágy
304.648	438.048	280.99	279.4	279.4					331492 Csapágy
304.8	501.65	336.55	336.55	336.55					BT4B 328909 G/HA1VA901 Csapágy
304.902	412.648	266.7	266.7	266.7					330758 BG csapágy
304.902	412.648	266.7	266.7	266.7					BT4-0004 G/HA1 csapágy
310	430	310	310	310					BT4-8093 G/HA1VA901 Csapágy
317.5	422.275	269.875	269.875	269.875					330870 BG csapágy
317.5	447.675	327.025	327.025	327.025					BT4B 331161 AG/HA4 csapágy

Alap méretek				Alap terhelési besorolás		Sebességértékelések		mise	Modelllllll
Alap méretek				dinamikus	statikus	Referencia sebesség	Sebesség korlátozása	mise	csapágy sz.
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[r/perc]	[r/perc]	[kg]	csapágy sz.
317.5	447.675	327.025	327.025	327.025					BT4B 331161 BG/HA1 csapágy
317.5	422.275	269.875	269.875	269.875					BT4B 334023 E1/C675 Csapágy
330.2	444.5	301.625	301.625	301.625					BT4B 332647 G/HA1 Csapágy
330.302	438.023	247.65	254	254					BT4-8113 E2/C500 csapágy
333.375	469.9	342.9	342.9	342.9					331381 Csapágy
343.052	457.098	254	254	254					BT4-8160 E8/C475 Csapágy
343.052	457.098	254	254	254					BT4-8160 E81/C400 Csapágy
343.052	457.098	254	254	254					BT4-8160 E81/C475 Csapágy
343.052	457.098	254	254	254					BT4B 328817 E1/C475 Csapágy
343.052	457.098	254	254	254					BT4B 328817 EX1/C475 csapágy
346.075	488.95	358.775	358.775	358.775					BT4B 331228 G/HA1C200 Csapágy
347.662	469.9	292.1	292.1	292.1					331092 A csapágy
347.662	469.9	292.1	292.1	292.1					BT4-8070 G/HA1VA901 Csapágy
355.6	488.95	317.5	317.5	317.5					331271 Csapágy
355.6	482.6	265.113	269.875	269.875					BT4-8162 E8/C480 Csapágy
355.6	482.6	265.113	269.875	269.875					BT4-8162 E81/C480 Csapágy
355.6	482.6	265.113	269.875	269.875					BT4B 328870 EX1/C300 csapágy
355.6	488.95	317.5	317.5	317.5					BT4B 328912 E1/C300 Csapágy
355.6	488.95	317.5	317.5	317.5					BT4B 328912 E3/C675 Csapágy
360	510	380	380	380					332059 Csapágy
368.3	523.875	382.588	382.588	382.588					331159 A csapágy
380	560	390	360	360					BT4-8033 G/HA1 csapágy
380	540	300	300	300					BT4-8086 G/HA1 csapágy
384.175	546.1	400.05	400.05	400.05					331149 E/C675 Csapágy
384.175	546.1	400.05	400.05	400.05					BT4-8025 G/HA1C300VA903 Csapágy
384.175	546.1	400.05	400.05	400.05					BT4B 334128/HA1 csapágy
385.762	514.35	317.5	317.5	317.5					BT4B 334042 E1/C575 Csapágy
395	545	268	288.9	288.9					BT4B 332824 E/C475 Csapágy
395	545	268	288.9	288.9					BT4B 332824/HA1 csapágy
400	600	308	308	308					BT4-8147 G/HA1 csapágy

Alap méretek				Alap terhelési besorolás		Sebességértékelések		mise	Modelllllll
Alap méretek				dinamikus	statikus	Referencia sebesség	Sebesség korlátozása	mise	csapágy sz.
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[r/perc]	[r/perc]	[kg]	csapágy sz.
406.4	562	381	381	381					BT4-8126 E1/C575 Csapágy
406.4	546.1	288.925	288.925	288.925					BT4-8161 E8/C500 Csapágy
406.4	546.1	288.925	288.925	288.925					BT4-8161 E81/C500 Csapágy
406.4	546.1	288.925	288.925	288.925					BT4B 328838 BG/HA1VA902 Csapágy
406.4	565.15	381	381	381					BT4B 331347 AG/HA1 csapágy
406.4	546.1	330	330	330					BT4B 334093 BG/HA1VA902 Csapágy
409.575	546.1	334.962	334.962	334.962					BT4B 329004 G/HA1VA901 Csapágy
409.575	546.151	334.962	334.962	334.962					BT4B 331333 E/C350 Csapágy
409.575	546.1	334.962	334.962	334.962					BT4B 331333 E/C575 Csapágy
431.8	571.5	400	400	400					BT4-8067 G/HA1VA902 Csapágy
431.8	571.5	336.55	336.55	336.55					BT4B 331226 AG/HA1 csapágy
431.8	571.5	336.55	336.55	336.55					BT4B 331226 BG/HA1 csapágy
431.8	571.5	336.55	336.55	336.55					BT4B 331226/HA1 csapágy
431.8	635	440	355.6	355.6					BT4B 334019 G/HA1 csapágy
440	650	353.5	353.5	353.5					332313 Csapágy
440	580	360	360	360					BT4-8124 E/C550 Csapágy
440	650	353.5	353.5	353.5					BT4B 328944 G/HA1VA901 Csapágy
440	590	480	480	480					BT4B 334055 ABG/HA1VA902 Csapágy
447.675	635	463.55	463.55	463.55					330608 C Csapágy
450	595	404	404	404					BT4-8044 G/HA1VA902 Csapágy
450	595	368	368	368					BT4-8173 E8/C725 Csapágy
450	595	368	368	368					BT4-8173 E81/C725 Csapágy
450	595	404	404	404					BT4B 328365 EX/C725 csapágy
450	595	368	368	368					BT4B 332773 E/C725 Csapágy
457.2	596.9	276.225	279.4	279.4					331169 BG Csapágy
457.2	596.9	276.225	279.4	279.4					331169 E/C500 Csapágy
457.2	606	381	381	381					BT4-8125 E1/C725 Csapágy
457.2	596.9	276.225	279.4	279.4					BT4B 328827 ABG/HA1VA902 Csapágy
460	610	360	360	360					BT4-8111 E2/C725 Csapágy
460	610	360	360	360					BT4B 331977 E/C725 Csapágy

Alap méretek				Alap terhelési besorolás		Sebességértékelések		mise	Modelllllll
Alap méretek				dinamikus	statikus	Referencia sebesség	Sebesség korlátozása	mise	csapágy sz.
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[r/perc]	[r/perc]	[kg]	csapágy sz.
460	625	421	421	421					BT4B 332502/HA1 csapágy
475	600	368	368	368					BT4B 328913 BG/HA1C555 Csapágy
479.425	679.45	495.3	495.3	495.3					330886 B Csapágy
482.6	615.95	330.2	330.2	330.2					332096 E/C725 Csapágy
482.6	615.95	330.2	330.2	330.2					BT4-8163 E8/C725 Csapágy
482.6	615.95	330.2	330.2	330.2					BT4-8163 E81/C725 Csapágy
482.6	615.95	330.2	330.2	330.2					BT4-8163 E8A/C725 Csapágy
482.6	615.95	330.2	330.2	330.2					BT4B 328842 E1/C325 Csapágy
482.6	647.7	417.512	417.512	417.512					BT4B 331259 BG/HA1C325 Csapágy
489.026	634.873	320.675	320.675	320.675					331090 E/C700 Csapágy
490	625	385	385	385					BT4-8135 E/C750 Csapágy
500	670	400.05	387.35	387.35					BT4-8056 G/HA1 csapágy
501.65	711.2	520.7	520.7	520.7					331081 A csapágy
510	655	377	379	379					BT4-8167 E8/C775 Csapágy
510	655	377	379	379					BT4-8167 E81/C775 Csapágy
520.7	736.6	400.05	400.05	400.05					BT4B 331243 A/HA1 Csapágy
530	680	440	440	440					BT4-8043 G/HA1 csapágy
540	690	400	400	400					331978 BG csapágy
540	690	400	400	400					BT4-8108 E/C625 Csapágy
558.8	736.6	322.265	322.268	322.268					331165 A csapágy
558.8	736.6	322.265	322.268	322.268					331165 AG Csapágy
558.8	736.6	455.612	457.2	457.2					BT4-8022 G/HA1VA919 Csapágy
558.8	736.6	409.575	409.575	409.575					BT4B 330993 AG/HA1 csapágy
558.8	736.6	409.575	409.575	409.575					BT4B 334080 G/HA1VA901 Csapágy
560	700	405	405	405					BT4-8153 E/C775 Csapágy
560	920	618	618	618					BT4B 328509/HA4 csapágy
571.5	812.8	593.725	593.725	593.725					BT4B 332666/HA1 csapágy
584.2	762	396.875	401.638	401.638					331148 A csapágy
584.2	730.25	342.9	349.25	349.25					BT4B 331189 E/C600 Csapágy
585.788	771.525	479.425	479.425	479.425					BT4B 328888 BG/HA1VA901 Csapágy

Alap méretek				Alap terhelési besorolás		Sebességértékelések		mise	Modelllllll
Alap méretek				dinamikus	statikus	Referencia sebesség	Sebesség korlátozása	mise	csapágy sz.
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[r/perc]	[r/perc]	[kg]	csapágy sz.
585.788	771.525	479.425	479.425	479.425					BT4B 331093 BG/HA1 csapágy
595.312	844.55	615.95	615.95	615.95					BT4B 331300 E/C775 Csapágy
603.25	857.25	622.3	622.3	622.3					331625 Csapágy
603.25	857.25	622.3	622.3	622.3					BT4B 331625 E/C800 Csapágy
609.6	787.4	361.95	361.95	361.95					331175 A csapágy
609.6	787.4	361.95	361.95	361.95					331175 BG/C355 Csapágy
609.6	813.562	479.425	479.425	479.425					331925 Csapágy
609.6	787.4	361.95	361.95	361.95					BT4B 328871 G/HA1VA901 Csapágy
620	800	363.5	363.5	363.5					BT4B 328510/HA1 csapágy
625	815	480	480	480					BT4-8031 E/C800 Csapágy
625	815	600	600	600					BT4-8137 G/HA1 csapágy
650	1030	560	560	560					BT4B 332827 AG/HA1 csapágy
660	1070	648.002	648.002	648.002					BT4B 332833 G/HA4 csapágy
660.4	812.8	365.125	365.125	365.125					331190 Csapágy
660.4	812.8	365.125	365.125	365.125					BT4B 331190 BG/HA1 csapágy
676	910	620	620	620					BT4B 332906/HA4 csapágy
679.45	901.7	552.45	552.45	552.45					BT4B 334015 BG/HA1VA901 Csapágy
679.45	901.7	635	542.45	542.45					BT4B 334016 AG/HA1VA901 Csapágy
680	930	700	700	700					BT4B 328349/HA1 csapágy
685.8	876.3	352.425	355.6	355.6					BT4B 328955 ABG/HA1VA902 Csapágy
685.8	876	352.425	355.6	355.6					BT4B 331089 CG/HA1 csapágy
708.025	930.275	565.15	565.15	565.15					BT4-8109 E1/C800 Csapágy
708.025	930.275	565.15	565.15	565.15					BT4B 332098 A/HA4 csapágy
710	900	410	410	410					331351 Csapágy
710	900	410	410	410					BT4B 331351 BG/HA1 csapágy
710	900	410	410	410					BT4B 331351 E/C775 Csapágy
711.2	914.4	390	390	390					BT4-8139 G/HA1 csapágy
717.55	946.15	565.15	565.15	565.15					332244 Csapágy
717.55	946.15	565.15	565.15	565.15					BT4-8069 G/HA1VA901 Csapágy
730.25	1035.05	755.65	755.65	755.65					330803 A csapágy

Alap méretek				Alap terhelési besorolás		Sebességértékelések		mise	Modelllllll
Alap méretek				dinamikus	statikus	Referencia sebesség	Sebesség korlátozása	mise	csapágy sz.
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[r/perc]	[r/perc]	[kg]	csapágy sz.
750	950	410	410	410					BT4-8048 E/C725 Csapágy
750	1130	690	690	690					BT4B 328376/HA4 csapágy
785	1010	600	600	600					BT4-8121 E/C600 Csapágy
825.5	1168.4	844.55	844.55	844.55					BT4B 331066 A/HA4 csapágy
863.6	1219.1	876.3	889	889					BT4B 330742 A/HA4 csapágy
863.6	1130.3	669.925	669.925	669.925					BT4B 331123 DG/HA1 Csapágy
877.888	1220	844.55	844.55	844.55					BT4B 332981/HA4 csapágy
938.212	1270	825.5	825.5	825.5					330726 A csapágy
1001	1360	800	800	800					BT4B 334031 AG/HA4 csapágy
1001	1360	800	800	800					BT4B 334031/HA4C1800 Csapágy
1070.001	1399.997	889.762	889.762	889.762					BT4B 328100/HA4 csapágy
1300	1720	840	840	840					BT4-8150 G/HA4 csapágy
287.5	440	330.3	284	284					BT4B 332997 B/HA1 Csapágy
287.5	440	330.3	284	284					BT4B 332997/HA1 csapágy
368.294	523.875	411.162	366.712	366.712					BT4B 334056 B/HA1 Csapágy
384.175	546.1	437.96	384.175	384.175					BT4B 334048/HA1 csapágy
391.071	550	428.625	384.175	384.175					BT4B 328305/HA1 csapágy
400	540	330	295	295					332297 Csapágy
400	540	295	330	330					BT4-8050/HA1 csapágy
406.445	565.201	409.575	365.125	365.125					BT4B 332813 B/HA1C425 Csapágy
415.925	590.55	479.96	419.1	419.1					BT4B 334047/HA1 csapágy
431.8	571.5	366.713	320.675	320.675					331999 Csapágy
450	595	388	352	352					BT4-8053/HA1 csapágy
482.6	647.7	436.5	401.638	401.638					BT4-8052/HA1 csapágy
555.233	761.873	692.15	536.575	536.575					BT4B 334125/HA1 csapágy
770	1040	800	650	650					BT4B 334099/HA4 csapágy
872.769	1181.1	714.375	628.65	628.65					BT4B 332786/HA4 csapágy
872.847	1181.1	714.375	628.65	628.65					BT4B 328956/HA4 csapágy

A mozgás jövőjének tervezése

Az UKL-ről

Founded in 2020, UKL Bearing Manufacturing Co., Ltd. (Wuxi) is China 331138 AG négysoros kúpgörgős csapágy suppliers and OEM/ODM 331138 AG négysoros kúpgörgős csapágy company, an integrated industrial and trading enterprise that focuses on precision manufacturing, combining R&D, production, and sales.
The company specializes in high-performance bearing solutions, providing technical support for global industries with exceptionally high demands for precision and reliability.

With more than 200 skilled professionals and a fully modernized production base, UKL’s facilities cover the entire manufacturing process — forging, annealing, turning, heat treatment, grinding, and automated assembly.
Leveraging over 15 years of OEM/ODM export experience, UKL responds quickly to customer needs, offering flexible and customized services for clients across Europe, Asia, Africa, and the Middle East.

További részletek rólunk Ukl Bearing Manufacturing Co.,Ltd

0+

évre

Iparági tapasztalat
0+

Modell sokszínűség
0+

Alkalmazottak száma
0

$

Éves exportérték

Becsületi oklevél

Hírek

Miért kiváló az NU 309 hengeres görgős csapágy a motorok és sebességváltók tervezésében?
04 Jun, 2026
Kulcsszavak: Az NU 309 csapágy lebegő csapágyként kiváló Azoknál a motor- és sebességváltó-konstrukcióknál, ahol a tengely hőtágulása kritikus probléma, a NU 309 csapágy ...

OLVASS TOVÁBB
2206 AV Nilos gyűrű felszerelése (Lépésről lépésre)
28 May, 2026
Úgy szerelje be, hogy a nyitott oldala a csapágy felé nézzen A helyes telepítéshez a 2206 AV A Nilos gyűrűt úgy helyezze el, hogy a domború (nyitott) oldala a csapágypál...

OLVASS TOVÁBB
Hogyan válasszuk ki a megfelelő szögletes érintkező golyóscsapágyat nagy sebességű alkalmazásokhoz?
21 May, 2026
A nagy sebességű forgó gépek optimális gördülő alkatrészének kiválasztása a működési feltételek, a belső geometria és a hőkezelés mélyreható megértését igényli. A precíziós gépek között szö...

OLVASS TOVÁBB
Precíziós nyomás alatt: Kulcsfontosságú tényezők az orvosi felszerelések vezetésénél A csapágyak kiválasztása
14 May, 2026
Az orvostechnika rohamosan fejlődő területén a legkisebb alkatrész is meghatározhatja egy életmentő eszköz sikerét. Ezek között orvosi berendezések csapágyai csendes, de kritikus szer...

OLVASS TOVÁBB
