XSU keresztirányú görgőscsapágyak

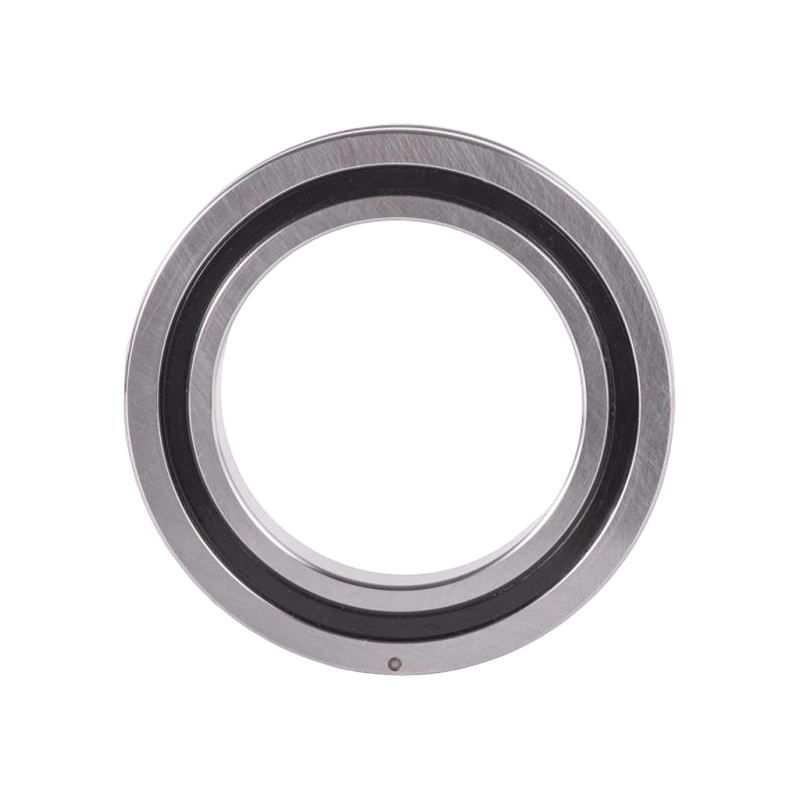

XSU keresztgörgős csapágyak (beépített belső és külső gyűrűk)

Az XSU keresztezett görgőscsapágyain mind a belső, mind a külső gyűrűn egy beépített rögzítőfuratok vannak, így nincs szükség további rögzítőperemekre és támasztóülésekre. Integrált belső és külső gyűrűszerkezetük biztosítja, hogy a beépítés nincs hatással a csapágy teljesítményére, stabil forgási pontosságot és nyomatékkibocsátást biztosítva. Alkalmas olyan alkalmazásokhoz, ahol a külső vagy a belső gyűrű forog.

Contact Us Kapcsolat
ELŐZŐ：SHF(G) sorozatú integrált, nagy merevségű harmonikus meghajtó csapágy KÖVETKEZŐ：XU nagy nyomatékú keresztgörgős csapágy
  • Leírás
  • Műszaki adatok
  • Kapcsolat

Szerkezeti jellemzők
·Keresztezett görgős szerkezetet használ, a hengeres görgős függőlegesen elhelyezve egy 90°-os V-horonyú gördülőfelületen, amit szigetelőblokkok választanak el, lehetséges téve a radiális, axiális és nyomatéki idejű terhelések egy viselését.
· Kompakt belső és külső gyűrűméretek, ultravékony kialakítással, amely megközelíti a miniatürizálás határait, a nagy merevséget a P5, P4 és P2 nagy pontosságú minőségeivel kombinálva.

Alkalmazások
Alkalmas ipari robotcsuklókhoz és forgó alkatrészekhez, megmunkáló központokhoz forgóasztalokhoz, precíziós forgóplatformokhoz és csúcsminőségű berendezésekhez orvosi eszközökben, katonai alkalmazásokban és IC-gyártó üzemekben.

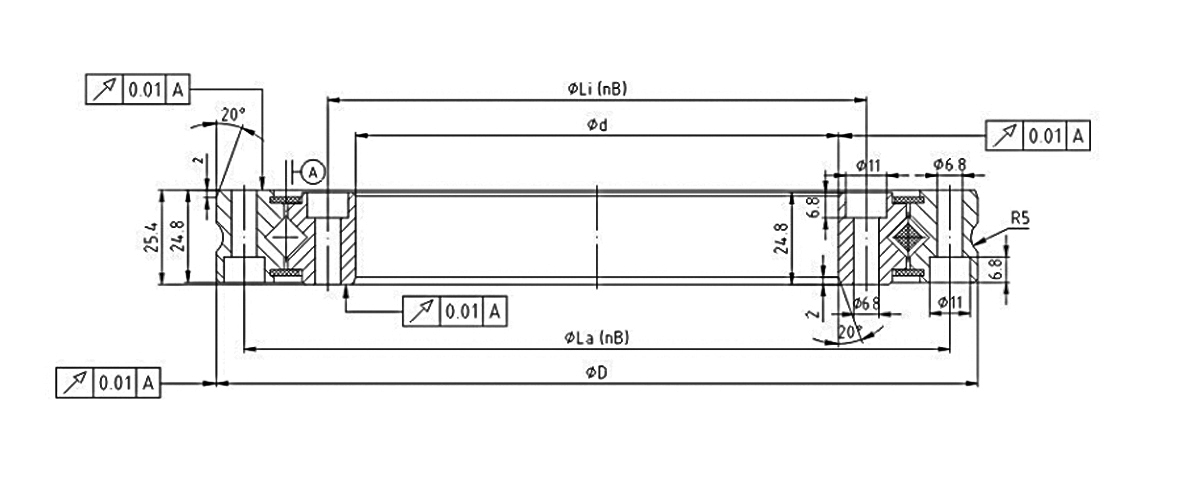

SZ. csapágy Alapméret
(mm) 		Rögzítési furat mérete
(mm) 		Alap terhelhetőség (Kn) Súly
Axiális terhelés Radiális terhelés
D d Di da La Li nB Ca dinamikus terhelés Coa statikus terhelés Cr dinamikus terhelés Cor statikus terhelés Kg
XSU080168 205 130 174 159 190 145 12 66 240 42 119 3.3
XSU080188 225 150 194 179 210 165 16 71 275 46 133 3.7
XSU080218 255 180 224 208 240 195 20 77 315 49 154 4.3
XSU080258 295 220 264 249 280 235 24 84 375 54 182 5.1
XSU080318 355 280 324 309 340 295 28 93 465 59 223 6.3
XSU080398 435 360 404 389 420 375 36 106 590 68 285 7.8

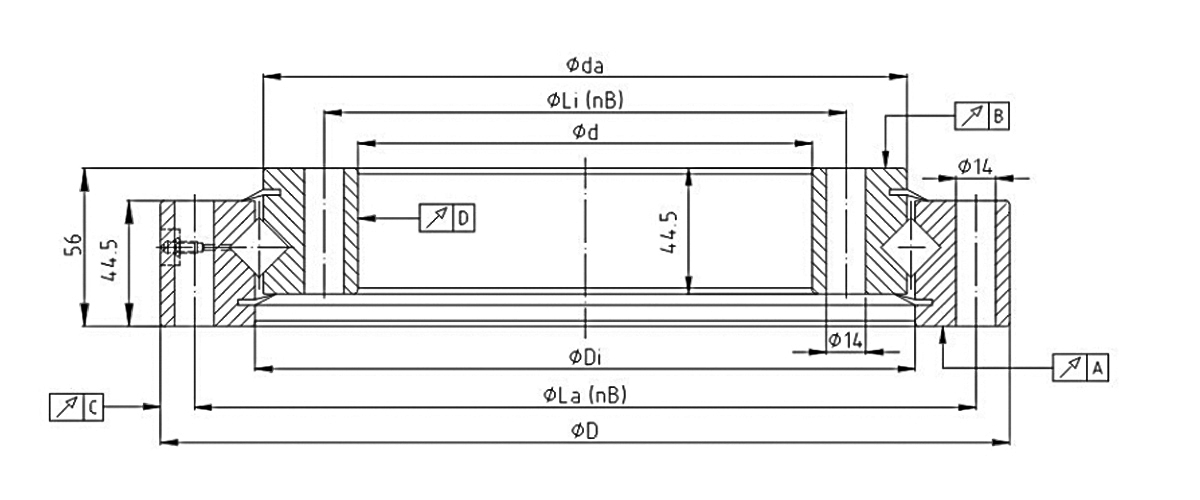

SZ. csapágy Rögzítési furat mérete
(mm) 		Forgatás pontossága Belső hézag Súly
Da d La nB Li Di da A B C D Előtöltés Kg
XSU140414 484 344 460 24 368 415 413 0.04 0.04 0.06 0.06 0,01-0,03 28
XSU140544 614 474 590 32 498 545 543 0.04 0.04 0.07 0.07 0,01-0,03 38
XSU140644 714 574 690 36 598 645 643 0.05 0.05 0.08 0.08 0,01-0,04 44
XSU140744 814 674 790 40 698 745 743 0.05 0.05 0.09 0.09 0,01-0,04 52
XSU140844 914 774 890 40 798 845 843 0.06 0.06 0.09 0.09 0,01-0,04 60
XSU140944 1014 874 990 44 898 945 943 0.06 0.06 0.11 0.11 0,01-0,05 67
XSU141094 1164 1024 1140 48 1048 1095 1093 0.07 0.07 0.11 0.11 0,01-0,05 77
