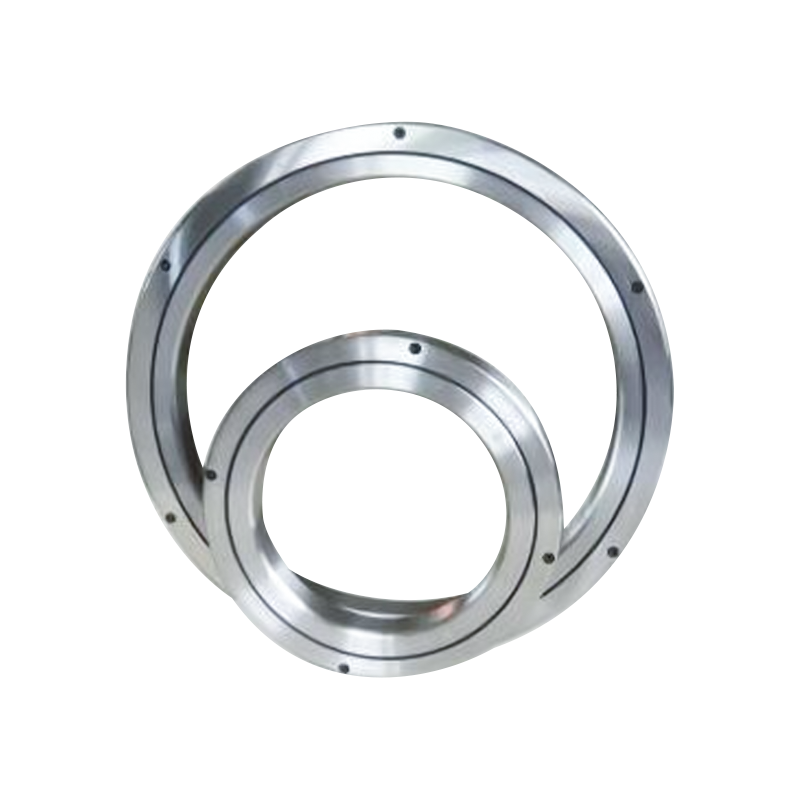

RB precíziós keresztgörgős csapágy

Otthon / Csapágy / Keresztgörgős csapágy / RB precíziós keresztgörgős csapágy

RB precíziós keresztgörgős csapágy

Az RB keresztgörgős csapágyak (beépített belső gyűrű, osztott külső gyűrű) speciális szerkezeti kialakítást alkalmaznak, amely két készlet keresztezett típusú csapágyakat tartalmaz, amelyek mindegyike 90 fokkal van eltolva. Ez a szerkezet nagy merevséget és teherbírást biztosít az RB típusú csapágyaknak, ha radiális, axiális és billenő nyomatékoknak vannak kitéve. Ezzel egyidejűleg a görgők keresztezett elrendezése hatékonyan kihasználja a csapágy belső teret, így az RB típusú csapágy kompaktabb méretű.

Contact Us Kapcsolat
ELŐZŐ：YRTS nagy sebességű precíziós csapágy KÖVETKEZŐ：RE keresztirányú hengergörgős csapágy
  • Leírás
  • Műszaki adatok
  • Kapcsolat

A csapágy jellemzői:
1. Nagy pontosság: A pontosság elérheti a P4 és P2 fokozatokat;
2. Nagy merevség: Ennek a csapágysorozatnak mindegyike előfeszített;
3. Nagy terhelhetőség: Ellenáll az axiális terheléseknek, a radiális terheléseknek és a borulási terheléseknek;
4. Kompakt méret: A csapágy kis fogadási helyet takarít meg aógépben.

Az RB precíziós keresztezett görgőscsapágyak előnyei a hagyományos csapágyakhoz képest:
1. Strukturális szempontok: Az RB precíziós keresztgörgős csapágyak szerkezete sokkal egyszerűbb, mint a hagyományos csapágyaké. A hengeres gördülőelemek több sora révén jelentős axiális és sugárirányú teherbírás és borítási nyomaték érhetők el, ami sokkal egyszerűbb szerkezetet biztosít.
A hagyományos csapágyak több, egymás után elhelyezett készletet igényel ugyanazon hatás eléréséhez, ami nagyban leegyszerűsíti a tervezést és az összeszerelést. A háromsoros görgős kombinációs forgócsapágyszerkezet és a keresztezett egysoros futópálya szerkezete lényegesen kevesebb helyet igényel, és sokkal könnyebben összeszerelhető a hagyományos csapágyakhoz szükséges.
2. Telepítés: Az RU, XU és XSU sorozatú keresztezett görgőscsapágyak rögzítési furatokkal is rendelkeznek, így hasonló beépítést és teljesítményt érnek el.
3. Karbantartás: A keresztezett gördülőcsapágyakat kenőfuratokkal és hornyokkal tervezték, amelyekről a kenést. Repülési zsírt használnak, ami csökkenti a gyakori zsírcserék szükségességét, és biztosítja a csapágyak stabilitását és élettartamát.

Alkalmazások:
Az RB csapágyakat széles körben hasznos szerszámgépekben, ipari gépekben, robotokban és automatizálási berendezésekben. Kibír nagy sebességű forgatást és az összetett terheléseket, majd megőrzik a nagy pontosságot és merevséget. Ezért az RB típusú csapágyak különösen alkalmasak a nagy pontosságú pozicionálást és stabilitást igénylő berendezésekhez, például munkaasztalokhoz és csuklós mechanizmusokhoz.

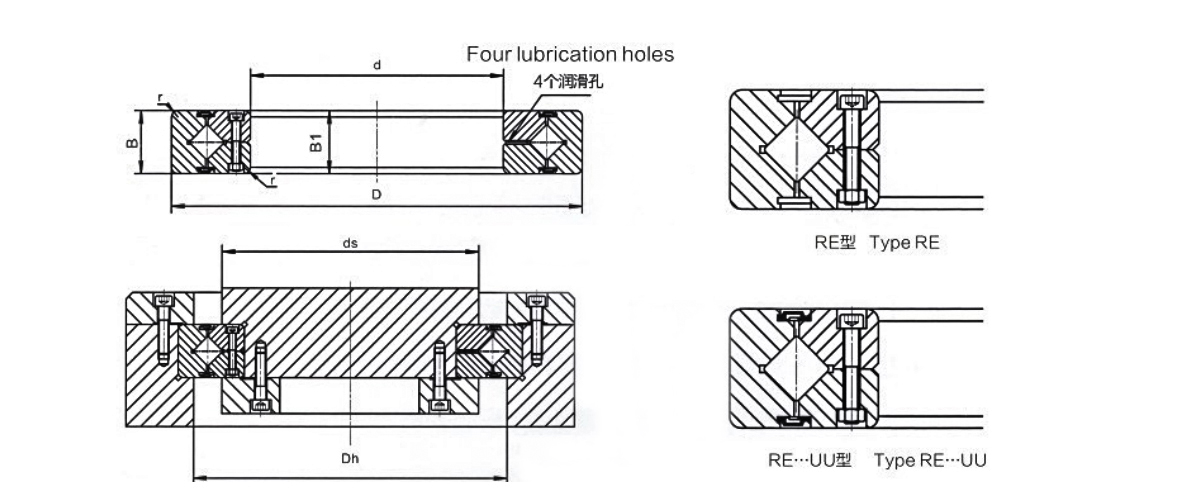

Csapágy típus Méret Vállméret Alap terhelhetőség (radiális) Súly
Belső átmérő Külső átmérő Hengeremelkedés átmérője Magasság Letörés Kr Cor
d D Dpw B B1 rmin ds Dh KN KN kg
RB 2008 20 36 27 8 0.5 23.5 30.5 3.23 3.1 0.04
RB 2508 25 41 32 8 0.5 28.5 35.5 3.63 3.83 0.05
RB 3010 30 55 41.5 10 0.6 37 47 7.35 8.36 0.12
RB 3510 35 60 46.5 10 0.6 41 51.5 7.64 9.12 0.13
RB4010 40 65 51.5 10 0.6 47.5 57.5 8.33 10.6 0.16
RB 4510 45 70 56.5 10 0.6 51 61.5 8.62 11.3 0.17
RB 5013 50 80 64 13 0.6 57.4 72 16.7 20.9 0.27
RB 6013 60 90 74 13 0.6 68 82 18 24.3 0.3
RB7013 70 100 84 13 0.6 78 92 19.4 27.7 0.35
RB 8016 80 120 98 16 0.6 91 111 30.1 42.1 0.7
RB 9016 90 130 108 16 1 98 118 31.4 45.3 0.75
RB 10016 100 140 119.3 16 1 109 129 31.7 48.6 0.83
RB 10020 100 150 123 20 1 113 133 33.1 50.9 1.45
RB 11012 110 135 121.8 12 0.6 117 127 12.5 24.1 0.4
RB 11015 110 145 126.5 15 0.6 122 136 23.7 41.5 0.75
RB11020 110 160 133 20 1 120 143 34 54 1.56
RB 12016 120 150 134.2 16 0.6 127 141 24.2 43.2 0.72
RB 12025 120 180 148.7 25 1.5 133 164 66.9 100 2.62
RB 13015 130 160 144.5 15 0.6 137 152 25 46.7 0.72
RB 13025 130 190 158 25 1.5 143 174 69.5 107 2.82

Csapágy típus Méret Vállméret Alapterhelés besorolási radiális Súly
Irmer átmérő Külső átmérő Hengeremelkedés átmérője Magasság Letörés Kr Cor
d D Dpw B B1 Rmin ds Dh KN KN kg
RE 14016 140 175 160 16 1 147 162 25.9 50.1 1
RE 14025 140 200 172 25 1.5 154 185 74.8 121 2.96
RE 15013 150 180 166 13 0.6 158 172 27 53.5 0.68
RE 15025 150 210 182 25 1.5 164 194 76.8 128 3.16
RE 15030 150 230 192 30 1.5 173 210 100 156 5.3
RE 16025 160 220 192 25 1.5 173 204 81.7 135 3.14
RE 17020 170 220 196.1 20 1.5 184 198 29 62.1 2.21
RE 18025 180 240 210 25 1.5 195 225 84 143 3.44
RE 19025 190 240 219 25 1 202 222 41.7 82.9 2.99
RE 20025 200 260 230 25 2 215 245 84.2 157 4
RE 20030 200 280 240 30 2 221 258 114 200 6.7
RE 20035 200 295 247.7 35 2 225 270 151 252 9.6
RE 22025 220 280 250.1 25 2 235 265 92.3 171 4.1
RE 24025 240 300 272.5 25 2.5 256 281 68.3 145 4.5
RE 25025 250 310 280.9 25 2.5 268 293 69.3 150 5
RE 25030 250 330 287.5 30 2.5 269 306 126 244 8.1
RE 25040 250 355 300.7 40 2.5 275 326 195 348 14.8
RE 30025 300 360 332 25 2.5 319 344 75.5 178 5.9
RE 30035 300 395 345 35 2.5 322 368 183 367 13.4
RE 30040 300 405 351.6 40 2.5 326 377 212 409 17.2
RE 35020 350 400 376.6 20 2.5 363 383 54.1 143 3.9
RE 40035 400 480 440.3 35 2.5 422 459 156 370 14.5
RE 40040 400 510 453.4 40 2.5 428 479 241 531 23.5
RE 45025 450 500 476.6 25 1 464 484 61.7 182 6.6
RE 50025 500 550 526.6 25 1 514 534 65.5 201 7.3
RE 50040 500 600 548.8 40 2.5 526 572 239 607 26
RE 50050 500 625 561.6 50 2.5 536 587 267 653 41.7
RE60040 600 700 650 40 3 627 673 264 721 29
