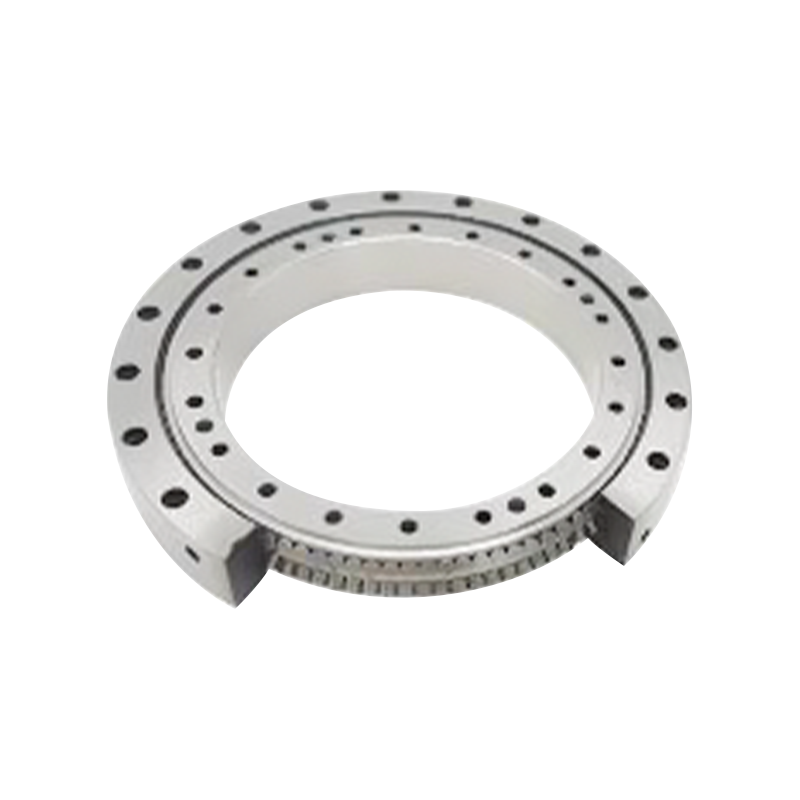

RW nagy teljesítményű keresztgörgős csapágy

RW nagy teljesítményű keresztezett görgőscsapágyak (beépített belső és külső gyűrűk, rögzítőfuratokkal)

Az RW típusú keresztgörgős csapágy integrált belső és külső gyűrűs szerkezettel rendelkezik, ami nagy alkatrészmerevséget biztosít. A rögzítőcsavar furatai mind a belső, mind a külső gyűrűn megmunkálva vannak; méreteik és mennyiségük optimalizálva van, hogy hatékonyan csökkentsék a gördülőfelület deformációját a szerelés során, így biztosítva a stabil forgási teljesítményt. Továbbá a megmunkálási pontosság javításával ez a termék megfelel a magas forgáspontossági követelményeknek.

Contact Us Lépjen kapcsolatba velünk
PREV：CRBT könnyű forgócsuklós csapágy KÖVETKEZŐ：Precíziós harmonikus reduktor csapágy
  • Leírás
  • Műszaki adatok
  • Lépjen kapcsolatba velünk

A csapágy jellemzői:
· Miniatürizálás és nagy merevség: A kis átmérőjű hengerek kétsoros elrendezésben, 45°-os osztásközönként miniatürizálást és nagy merevséget biztosítanak.
· Nagy forgási pontosság: Az integrált belső és külső gyűrűszerkezet nagy pontosságú forgó mozgást tesz lehetővé.
· Csökkentett telepítési idő: Mind a belső, mind a külső gyűrűn lévő rögzítőfuratok megkönnyítik a közvetlen rögzítést, jelentősen csökkentve a tengelyek és a tartóházak beépítési idejét.

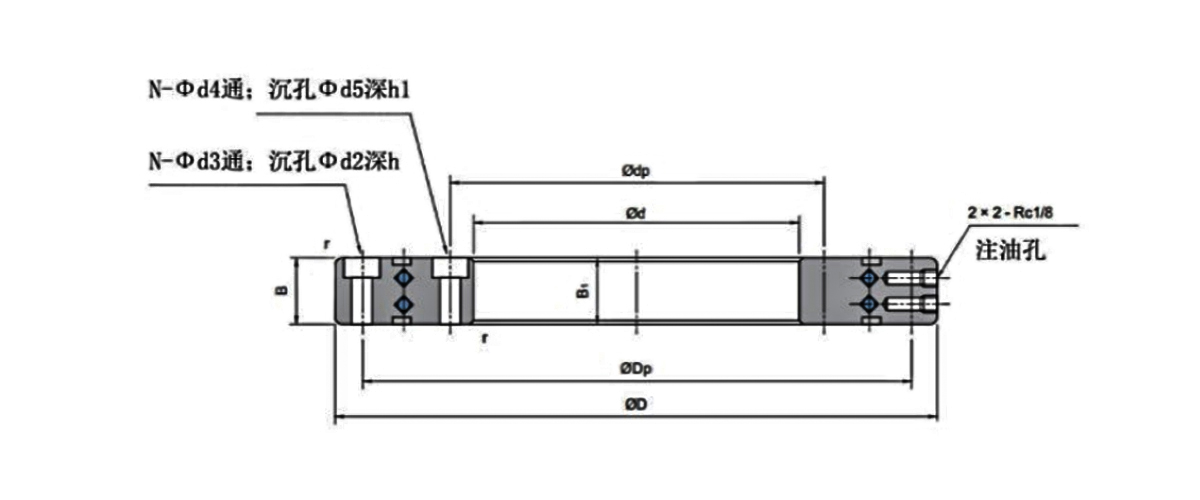

Csapágy típus Fő méretek A rögzítési furatok közötti kapcsolat Váll
méretek 		Alap terhelési besorolás
(sugárirányú) 		Súly
d D B B1 dp Belső gyűrű
rögzítő lyukak 		Dp Külső ning
rögzítő lyukak 		ds Dh Kr Cor
mm mm mm KN KN kg
Rw145 100 185 20 20 115 12-Φ4,6 átmenő furat, Φ8,5 süllyesztési mélység15 170 12-φ4,6 átmenő furat， Φ8,5 süllyesztési mélység15 135 150 24.6 59.3 2.70
RW164 120 210 30 30 138 12-φ6 átmenő furat, φ10 süllyesztési mélység 22,5 182 12-φ6 átmenő furat, φ10 süllyesztési mélység 22,5 ° 157 173 48.6 112 4.90
RW195 150 240 30 30 168 16-φ6 átmenő lyuk, φ10 süllyesztési mélység 22,5 222 16-φ6 átmenő lyuk, φ10 süllyesztési mélység 22,5 187 203 54.1 136 5.70
RW228 160 295 35 35 184 24-φ7 átmenő furat， Φ11 süllyesztő mélység 24.5 270 24-φ7 átmenő furat， Φ11 süllyesztő mélység 24.5 220 240 59.3 161 12.00
RW230 180 280 40 40 200 20-φ6 átmenő furat, Φ10 süllyesztési mélység 30 260 20-φ6 átmenő furat, φ10 süllyesztési mélység 30 217 245 87 215 9.90
RW250 200 300 40 40 220 20-φ6 átmenő furat, φ10 süllyesztési mélység 30 280 20-Φ6 átmenő furat, Φ10 süllyesztési mélység30 237 265 89.7 231 11.00
RW297 210 380 40 40 240 24-φ9,3 átmenő furat，①14,5 süllyesztési mélység28 350 24-φ9,3 átmenő furat, φ14,5 süllyesztési mélység28 285 315 101 288 22.00
RW323 260 385 50 50 282 24-φ7 átmenő furat， Φ12 süllyesztési mélység38 363 24-Φ7 átmenő furat, Φ12 süllyesztési mélység38 302 343 168 422 24.00
RW388 325 450 50 50 347 30-φ9,3 átmenő furat, 14,5 süllyesztési mélység 9" 428 30-φ9,3 átmenő furat，①14,5 süllyesztési mélység9 367 408 199 558 29.00
RW445 350 540 50 50 384 32-φ9,3 átmenő furat, φ14,5 süllyesztési mélység35 505 32-φ9,3 átmenő furat, φ14,5 süllyesztési mélység35° 425 465 216 652 47.00
RW463 395 525 50 50 418 36-φ10 átmenő furat, φ15 süllyesztési mélység9 502 36-φ10 átmenő furat，①15 süllyesztési mélység9 440 480 208 634 31.00
RW530 460 600 50 50 486 40-Φ10 átmenő furat, Φ15 süllyesztési mélység9 574 40-φ10 átmenő furat, 15 süllyesztési mélység9 510 550 233 771 40.00
RW665 580 750 60 60 610 32-φ12 átmenő furat, φ18 süllyesztési mélység11 720 32-φ12 átmenő furat, φ18 süllyesztési mélység11 640 690 314 902 92.00
RW760 650 870 60 60 690 32-φ14 átmenő furat, φ20 süllyesztési mélység13 830 32-φ14 átmenő furat, φ20 süllyesztési mélység13 735 785 336 1030 138.00
