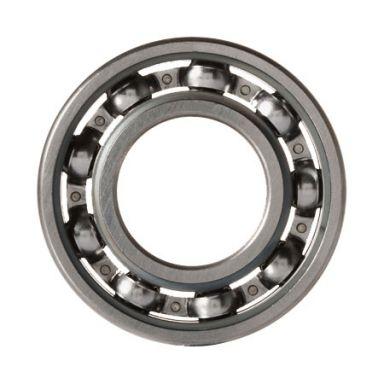

A 6224 csapágy a modern ipari gépek alapvető alkotóeleme. Az egysoros mélyhornyú golyóscsapágyak a legsokoldalúbb és legszélesebb körben használt csapágytípusok közé tartoznak a gyártás, az autóipar és az energia szektorban. Ezek a csapágyak radiális és mérsékelt axiális terheléseket támogatnak az egyszerű, de hatékony kialakításnak köszönhetően, amely hornyolt gyűrűkben elhelyezett acélgolyókat tartalmaz.
A mély hornyos kialakítás folytonos terhelési útvonalat hoz létre a csapágy körül, egyenletesen elosztva a feszültséget az összes gördülőelem között. Ez az architektúra zökkenőmentes forgást tesz lehetővé igényes körülmények között, miközben megőrzi a magas működési megbízhatóságot. A 6224 egysoros mélyhornyú golyóscsapágy A kijelölés a nemzetközi ISO szabványokat követi, jelezve azokat a méret- és teljesítményjellemzőket, amelyekre a mérnökök a globális ellátási láncokon keresztül számíthatnak.
A mélyhornyú golyóscsapágyak számos kritikus tervezési elemet tartalmaznak, amelyek hozzájárulnak az ipari környezetben való széles körű elterjedéséhez.
Ezen alkatrészek precíziós gyártása minimális vibrációt és zajt biztosít működés közben. A futópálya hornyainak felületi minősége közvetlenül befolyásolja a csapágy élettartamát és a működési simaságot. A modern gyártási technikák mikrométeren belül tartják a tűréshatárokat, lehetővé téve a csapágyak 10 000 ford./perc feletti forgási sebesség elérését számos alkalmazásban.
Más csapágytípusokkal ellentétben a mélyhornyú csapágyak kiválóan kezelik a kombinált terhelési forgatókönyveket. A geometria lehetővé teszi, hogy a golyók mind a tengelyre merőleges sugárirányú terhelést, mind a tengely irányával párhuzamos, szerény axiális terhelést hordozzanak. Ez a kettős kapacitású jellemző számos alkalmazásban kiküszöböli a többféle csapágytípus szükségességét, csökkentve a tervezés bonyolultságát és a rendszer költségeit.
A méret- és teljesítményspecifikációk megértése segít a mérnököknek kiválasztani a megfelelő csapágyakat az adott alkalmazásokhoz.
| Paraméter | Érték | Egység |
|---|---|---|
| Furat átmérő (d) | 120 | mm |
| Külső átmérő (D) | 215 | mm |
| szélesség (B) | 40 | mm |
| Minimális filézési sugár (r) | 2.1 | mm |
| Súly | 5.27 | kg |
| Furat típusa | Hengeres furat | - |
| Gördülő elem | Acélgolyó, egysoros | - |
| Teljesítménymutató | Értékelés |
|---|---|
| Alapszintű dinamikus terhelési besorolás (Cr) | 146 kN |
| Alapvető statikus terhelési besorolás (Cor) | 118 kN |
| Olajkenési sebességkorlát | 6300 RPM |
| Zsír-kenési sebességkorlát | 4000 RPM |
| Működési hőmérséklet tartomány | -30 és 120 Celsius fok között |
| Tolerancia osztályozás | C0 Standard, frissíthető C3/C4-re |
A 6224-es csapágy többféle konfigurációban kapható, hogy megfeleljen a különböző működési környezeteknek:
A mélyhornyú csapágyak kivételes teljesítményt nyújtanak többféle működési méretben. Egyszerű geometriájuk kisebb súrlódást tesz lehetővé az összetett csapágyakhoz képest, ami csökkenti az energiafogyasztást az ipari rendszerekben. A golyók és a futópályák közötti nulla fokos érintkezési szög lehetővé teszi, hogy ezek a csapágyak hatékonyan kezeljék a lökésszerű terheléseket, elnyelve a hirtelen erőkiugrásokat, idő előtti meghibásodás nélkül.
A hőstabilitás további jelentős előnyt jelent. Az acél építőanyagok konzisztens mechanikai tulajdonságokat tartanak fenn a megadott hőmérsékleti tartományban, biztosítva a kiszámítható teljesítményt mind a kriogén, mind a magas hőmérsékletű alkalmazásokban. Az elosztott terhelési út megakadályozza a lokális feszültségkoncentrációkat, amelyek kifáradási hibákat okozhatnak.
A mérnökök értékelik a mélyhornyú csapágyak kialakításába épített szabványosítást. Az univerzális tengely méretezése és a szabványos rögzítési interfészek leegyszerűsítik a berendezésfejlesztést. Ez a sokoldalúság lehetővé teszi mélyhornyú golyóscsapágy villanymotorhoz alkalmazásokhoz a különböző iparágakban anélkül, hogy egyedi adaptációkra lenne szükség. A hengeres furat kialakítása a tömör tengelyeket és a kúpos karmantyúkat egyaránt befogadja a megfelelő rögzítőelemeken keresztül.
A mélyhornyú csapágyak alapvető alkatrészekként szolgálnak a több ágazatot felölelő ipari gépekben. A különféle terhelési feltételekhez és sebességtartományokhoz való alkalmazkodóképességük rendkívül széles körű alkalmazásra teszi alkalmassá.
Elektromos motorok és forgó berendezések: A motortervezés központi elemei ezek a csapágyak támogatják a tört lóerős motorok tengelyforgását az 1000 lóerőt meghaladó ipari motorokon keresztül. A zárt változatok védelmet nyújtanak porral, nedvességgel vagy vegyszerekkel járó környezetben.
Anyagmozgató berendezések: A szállítószalag-rendszerek, emelők és emelőszerkezetek mélyhornyú csapágyakon múlnak a megbízható tehertartás érdekében. A radiális teherbírás lehetővé teszi a nehéz anyagszállítási műveleteket a bányászati, építőipari és gyártó létesítményekben.
Kompresszorok és szivattyúk: A dugattyús és forgókompresszor-konstrukciók ezeket a csapágyakat tartalmazzák a pontos tengelypozíció fenntartása érdekében dinamikus nyomásváltozások mellett. A szivattyús alkalmazások számára előnyösek a tömített csapágyas változatok, amelyek ellenállnak a víz behatolásának és megakadályozzák a belső korróziót.
Mezőgazdasági gépek: A mezőgazdasági berendezések a gabonakezelő rendszerektől a terményfeldolgozó gépekig mélyhornyú csapágyakat használnak mind az elsődleges hajtásrendszerben, mind a kiegészítő alkatrészekben. A pornak, nedvességnek és szerves maradványoknak való környezeti kitettség zárt vagy árnyékolt változatokat tesz szükségessé.
Textil és papír feldolgozás: A nagy sebességű orsóalkalmazások és a hálókezelő berendezések mélyhornyú csapágyakra támaszkodnak az egyenletes teljesítmény érdekében. A feldolgozási környezet hőmérséklet-változásai a csapágy működési tartományán belül maradnak.
Az üzemi feltételek határozzák meg a megfelelő tömítéstípust és kenési módot. A 6000 RPM-et megközelítő nagy sebességű alkalmazások általában olajkenést alkalmaznak a súrlódásos felmelegedés minimalizálása érdekében. A 2000-től 4000-ig terjedő fordulatszám-tartományban a közepes sebességű műveletek hatékonyan működnek zsíros kenéssel, ami ritkább karbantartási beavatkozást igényel. Alacsony fordulatszámú, nagy terhelésű forgatókönyvek esetén előnyösek a tömített csapágyak, amelyek megkötik a kenést és kizárják a környezeti szennyeződéseket.
A környezeti hőmérsékleti tartományokat meghaladó vagy korrozív környezetben működő alkalmazásokhoz a szabványos acélon kívüli csapágyanyagokra van szükség. A rozsdamentes acél gördülőelemek és futószalagok ellenállnak az oxidációnak és a vegyi támadásoknak, meghosszabbítva az élettartamot tengeri vagy vegyi feldolgozási alkalmazásokban.
A megfelelő csapágyválasztás biztosítja a berendezés optimális teljesítményét és a hosszú élettartamot. A mérnököknek számos kritikus paramétert ki kell értékelniük egy adott csapágymodell meghatározása előtt.
Terhelési elemzés: Számítsa ki a normál működés során és az indítási/leállítási tranziensek során várható radiális és axiális terheléseket. Hasonlítsa össze ezeket a számított terheléseket a csapágy alapvető terhelési értékeivel. Az alapterhelési besorolás 1,5-2,0-szeresének megfelelő biztonsági ráhagyás szokásos gyakorlat a csapágyak élettartamának meghosszabbítására.
Sebességkövetelmények: Határozza meg a várható üzemi fordulatszám-tartományt és csúcsforgási sebességet. Tekintse meg a csapágy kenési sebességhatárait annak meghatározásához, hogy az olajos vagy zsíros kenés jobban megfelel-e az alkalmazásnak. A nagy sebességű alkalmazásokhoz optimalizált kocka kialakítású csapágyakra lehet szükség a gördülő elemekre gyakorolt centrifugális hatás minimalizálása érdekében.
Környezeti tényezők: Mérje fel a szennyeződésnek való kitettséget, a nedvesség jelenlétét, a szélsőséges hőmérsékleteket és a vegyi expozíciót. A tömített csapágyas változatok védenek a por és a nedvesség behatolásától, de korlátozzák a zsírpótlást. A nyitott csapágyak folyamatos friss kenést tesznek lehetővé, de hatékony külső tömítést igényelnek a gépház szintjén.
Szerelési konfiguráció: Határozza meg, hogy a tengely vagy a ház rögzítése megfelel-e az alkalmazás geometriájának. Vegye figyelembe a tűréskövetelményeket, és alakítson ki olyan szerelési módszereket, amelyek megfelelően támogatják a sugárirányú és axiális terheléseket működés közben.
A megfelelő kenés a legfontosabb tényező a csapágyak élettartamának meghosszabbításában. A zsírkenésű csapágyak rendszeres utánpótlását igényelnek a leromlott kenőanyag cseréje és a védőfólia fenntartása érdekében a gördülőelemek és a futópályák között. Az olajkenés lehetővé teszi a folyamatos hűtést és a szennyeződések eltávolítását a szűrőrendszereken keresztül, ideális nagy sebességű alkalmazásokhoz.
A túlzott kenés a mechanikus kavargás következtében hőt termel, ezért kerülni kell. Az alulkenés felgyorsítja a kopást és beszorulást idéz elő, tönkretéve a csapágyat a működést követő órákon belül. Az alkalmazás-specifikus ajánlások kiegyensúlyozzák ezeket a versengő aggályokat.
A rendszeres ellenőrzések a katasztrofális meghibásodás előtt azonosítják a kialakuló problémákat. A megnövekedett hőmérsékleti értékek nem megfelelő kenést vagy túlzott terhelést jeleznek. A szokatlan zaj vagy rezgés szennyeződés behatolására vagy a gördülőelem felületének repedésére utal. A szisztematikus felügyelet lehetővé teszi az előrejelző karbantartás-tervezést, amely minimalizálja a váratlan berendezések leállását.
A tömített csapágykonstrukciók kenőanyagot tartalmaznak, és kizárják a szennyeződést, csökkentve a karbantartási gyakoriságot. A nyitott csapágyak külső tömítést igényelnek a gépház interfészén. A rugalmas tömítések és labirintus kialakítások védik a csapágyak belső részét, miközben lehetővé teszik az ellenőrzött kenési keringést. A poros vagy nedves környezetben működő berendezések jelentős mértékben részesülnek a fokozott tömítési intézkedésekből.
Az ipari alkalmazások csapágytechnológiáinak értékelésekor a mérnökök összehasonlítják a mélyhornyú kialakításokat az alternatív megközelítésekkel, beleértve a kúpgörgős csapágyakat, a hengergörgős csapágyakat és a mágneses csapágyakat.
| Csapágy típus | Radiális kapacitás | Axiális kapacitás | Sebesség tartomány | Költségszint |
|---|---|---|---|---|
| Deep Groove Ball | Jó | Mérsékelt | Magas | Alacsony |
| Kúpos görgő | Kiváló | Kiváló | Mérsékelt | Magas |
| Hengeres görgő | Kiváló | Korlátozott | Magas | Mérsékelt |
| Mágneses csapágyak | Szakosodott | Szakosodott | Nagyon magas | Nagyon magas |
A mélyhornyú csapágyak az optimális választást jelentik az általános célú alkalmazásokhoz, amelyek kombinálják a mérsékelt terhelést, a változó sebességet és a költségérzékenységet. A speciális csapágytípusok kiváló teljesítményt nyújtanak bizonyos forgatókönyvekben, de lényegesen magasabb beszerzési és üzemeltetési költségek mellett.
A mélyhornyú golyóscsapágyak megfelelnek a szigorú nemzetközi méret- és teljesítményszabványoknak, elsősorban az ISO 6-nak az általános tervezési előírásoknak és az ISO 286-nak a tűrésbesoroláshoz. Ezek a szabványok biztosítják a felcserélhetőséget a globális ellátási láncok között, és lehetővé teszik a mérnökök számára, hogy több beszállítótól származó alkatrészeket magabiztosan határozhassanak meg.
A minőségtanúsítási rendszerek, beleértve az ISO 9001 gyártási megfelelést és az ISO 20623 minőségi szabványokat, következetes gyártási folyamatokat biztosítanak. A rendszeres tesztelés igazolja, hogy a csapágyalkatrészek megfelelnek-e a megadott terhelési besorolásoknak, méretpontossági és felületminőségi követelményeknek.
A modern gyártólétesítmények számítógépes numerikus vezérlésű megmunkálást alkalmaznak a 0,05 mikrométer alatti felületi kidolgozás eléréséhez. A fejlett csiszolási technikák eltávolítják a felszín alatti anyaghibákat, amelyek kifáradási hibákat okoznak. A folyamat közbeni minőségellenőrzés megerősíti a méretmegfelelőséget, mielőtt a csapágyak elhagyják a gyártást.
Az acél centrifugális tisztítása eltávolítja a belső zárványokat, amelyek az üzemi terhelés alatt koncentrálják a feszültséget. A hőkezelési eljárások optimalizálják az anyag keménységét és szívósságát, kiegyensúlyozva a kopásállóságot a ridegséggel. Ezek a kohászati fejlesztések jelentősen meghosszabbítják a csapágyak gyakorlati élettartamát a korábbi generációs terveken túl.
A csapágyipar folyamatosan halad a jobb teljesítmény, a jobb fenntarthatóság és a változó ipari követelményekhez való alkalmazkodás felé. A könnyű kompozit ketrec kialakítások csökkentik a centrifugális erőket extrém sebességeknél, miközben megőrzik a szerkezeti integritást. A hibrid csapágyak kerámia gördülőelemei csökkentik a tömeget és a súrlódást, miközben számos alkalmazáshoz megfelelő teherbírást tartanak fenn.
A szilárd kenőanyag-bevonatok lehetővé teszik a csapágyak működését olyan környezetben, ahol a hagyományos zsírt és olajat nem lehet visszatartani, különösen az űrhajózási és vákuumipari alkalmazásoknál. A beágyazott érzékelőket tartalmazó intelligens csapágykonstrukciók lehetővé teszik az állapotfigyelést, amely előre jelzi a karbantartási igényeket a meghibásodások bekövetkezése előtt, optimalizálva a kritikus rendszerek megbízhatóságát.
A fenntarthatósági megfontolások ösztönzik a ritkább cserét igénylő és környezetbarát kenőanyagokat használó csapágykonstrukciók fejlesztését. A gyártók azon dolgoznak, hogy kiküszöböljék a ritkaföldfémeket az állandó mágneses ketrecekből, miközben megtartják a modern gépek által megkövetelt teljesítménynormákat.
A szokatlan csapágyzaj jellemzően szennyeződés behatolására vagy nem megfelelő kenésre utal. A fémrészecskék, amelyek a csapágyak vágópálya felületein keringenek, felismerhető csiszolási hangokat keltenek. A tiszta kenőanyaggal végzett szisztematikus öblítés néha visszaállítja a zavartalan működést, ha a szennyeződés minimális marad. Az elakadt vagy súlyosan sérült csapágyak teljes cserét igényelnek.
A várható szervizintervallumok előtti csapágyhibák telepítési hibákra, túlzott terhelésre vagy környezeti problémákra utalnak. A helytelen szerelés excentrikus terhelést fejt ki, amely nyomást koncentrál az elosztott terhelésre tervezett csapágyrészekre. A szerelési illesztések túlfeszítése belső feszültségeket hoz létre, amelyek felgyorsítják az anyag elfáradását. A megadott szerelési tűrések betartása megakadályozza ezeket a telepítés okozta hibákat.
A normál működési tartomány feletti csapágyhőmérséklet a kenés meghibásodása vagy túlzott terhelés miatti súrlódás növekedését jelzi. A kenőanyag mennyiségének növelése vagy a magasabb hőmérsékletű zsírra való frissítés néha megoldja a problémákat. A terheléselemzés ellenőrzése megerősíti, hogy az üzemi feltételek meghaladják-e a csapágy tervezési névleges értékeit.
A tömített mélyhornyú csapágyak tartós tömítéseket tartalmaznak, amelyek a kenőanyagot a csapágyba zárják, és kizárják a külső szennyeződéseket. Ez a kialakítás csökkenti a karbantartási igényeket, és jól teljesít poros vagy nedves környezetben, de megakadályozza a kenőanyag külső utánpótlását. A nyitott csapágyak lehetővé teszik a kenőanyag folyamatos keringését és hűtését, de külső háztömítésekre van szükség a szennyeződések bejutásának megakadályozása érdekében. Az alkalmazási környezet és a karbantartási képesség határozza meg a legmegfelelőbb konfigurációt.
A csapágy kiválasztása a tengelyre ható radiális és axiális terhelések kiszámításával kezdődik. Tekintse meg a csapágygyártó terhelési táblázatait, összehasonlítva a számított terheléseket a közzétett alapterhelési értékekkel. Olyan csapágyméretet válasszon, ahol a számított terhelés az alapterhelési névleges 50-70 százaléka alatt marad, hogy biztosítsa a megfelelő élettartamú biztonsági ráhagyást. Győződjön meg arról, hogy a működési sebesség a csapágy ajánlott kenési sebességhatárain belül van.
A mélyhornyú csapágyak a csapágymérettől és a terhelési viszonyoktól függően általában egy-három fok körüli szögeltéréseket tolerálnak. A túlzott eltolódás a csapágyterhelést a versenypálya korlátozott részeire koncentrálja, ami felgyorsítja a kifáradás meghibásodását. A tengely és a ház koncentrikusságát hangsúlyozó szerelési eljárások megakadályozzák az eltolódási problémákat. A rugalmas tengelykapcsoló-választás lehetővé teszi a kisebb tengelyeltolásokat, amelyeket a csapágyak önállóan nem tudnak elhelyezni.
A csapágy legnagyobb névleges fordulatszámát megközelítő nagy sebességű alkalmazásoknál az olajkenés előnyt jelent, amely szabályozott áramlási sebességgel kering a csapágyon keresztül. Az olaj eltávolítja a gördülőelem súrlódásából származó hőt, és folyamatosan helyettesíti a leromlott kenőanyagot. A közepes sebességekhez megfelelő zsírkenés nagy fordulatszámon túlzott hőt termel, ami potenciálisan a csapágy beszorulását okozhatja. Az olajköd vagy olaj-levegő kenőrendszerek fejlett megoldásokat jelentenek a speciális, ultra-nagy sebességű alkalmazásokhoz.
A gyárilag tömített csapágyak általában elegendő kenést tartalmaznak hosszabb üzemidőre, normál üzemi körülmények között általában több évre. Az utánkenési időközök az üzemi hőmérséklettől, a terhelési viszonyoktól és a munkaciklustól függenek. A gyártók általában a termékdokumentációban határozzák meg a kenési követelményeket. Miután a tömített csapágyak kimerítették a belső kenőanyag-tartalékokat, csere szükségessé válik, mivel szétszerelés nélkül a közvetlen utánkenés lehetetlen.
A csapágy előfeszítése a szerelés során a gördülőelemekre kifejtett belső összenyomásra vonatkozik. A megfelelő előfeszítés kiküszöböli a belső holtjátékot, amely egyébként lehetővé tenné a futópálya megcsúszását és benyomódását. A túlzott előfeszítés szükségtelen súrlódást és hőt hoz létre, míg az elégtelen előfeszítés lehetővé teszi a gördülőelem megcsúszását. A szerelési előírások meghatározzák a megfelelő előfeszítést a csapágy és a tengely vagy a csapágy és a ház furata közötti szabályozott illeszkedések révén.
A mélyhornyú csapágyak hatékonyan kezelik a radiális terhelést, de korlátozott axiális teherbírást biztosítanak a kúpgörgős csapágyakhoz képest. Az autóipari kerékcsapágyak jelentős axiális terhelési ellenállást igényelnek a fékezőerők és az oldalirányú terhelések befogadásához. Míg a mélyhornyú konfigurációk bizonyos nem kerekes autóipari alkalmazásokban működnek, a kúpos görgős kialakítások továbbra is szabványosak a kerékszerelésnél a kiváló axiális kapacitás és a benne rejlő előfeszítési képességek miatt.
A lezárt csapágyakat eredeti csomagolásban, száraz környezetben, 16 és 35 Celsius fok közötti stabil hőmérsékleten tárolja. Védje a csapágyakat nedvességtől, korrozív gázoktól és szélsőséges hőmérséklet-ingadozásoktól, amelyek rontják a kenőanyag tulajdonságait. A hosszabb tárolás potenciálisan besűríti a zsírt, ami kíméletes kezelést igényel az első indításkor. A nyitott csapágyak védőburkolatot és száraz tárolást igényelnek, hogy megakadályozzák a versenypálya felületeinek korrózióját.
