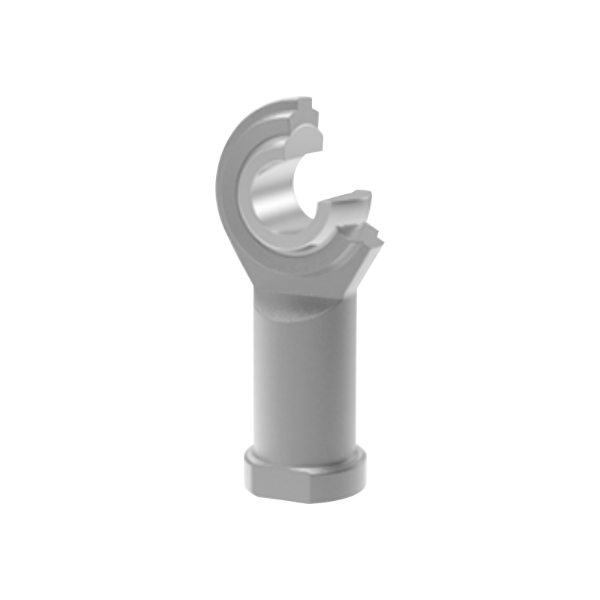

SIZJ12 rúdvégcsapágy-kiválasztási útmutató: Miért kiváló az igényes alkalmazásokban

Bevezetés: A csuklós rendszerek mérnöki gerince

A mechanikai tervezésben kevés alkatrész olyan megtévesztően egyszerű, de kritikus jelentőségű, mint a rúdvégi csapágy. A SIZJ12 csapágy a gömb alakú siklócsapágy koncepció kifinomult továbbfejlesztését képviseli, amelyet arra terveztek, hogy kezelje a nagy statikus terheléseket, alkalmazkodjon a szögeltérésekhez, és ellenálljon az ipari környezet megterhelésének. A SIZJ12 jelölése egy speciális méret- és menetszabványt kódol, amely az 1/2-20 UNF belső menethez igazodik, így számos meglévő csatlakozási kialakításhoz beugró megoldás, miközben teljesítménynövelést kínál az általános alternatívákhoz képest.

Ez az útmutató túlmutat a katalógus specifikációin, és feltárja a SIZJ12 választásának mérnöki indokait. Elemezzük a 28 kN statikus teherbírását, az acél-acél csúszóérintkező hatásait, valamint azokat a gyakorlati szempontokat, amelyek megkülönböztetik az olyan változatoktól, mint a balmenetes SILZJ12. A tervezőmérnökök és a karbantartó szakemberek számára ezen árnyalatok megértése elengedhetetlen az élettartam és a rendszer megbízhatóságának optimalizálásához az építőipari berendezések összekapcsolásától a nagy ciklusú automatizálási karokig.

Alapvető specifikációk: A SIZJ12 csapágyméretek és terhelési értékek dekódolása

A SIZJ12 egy metrikus méretezésű rúdvég birodalmi menetmérettel, egy hibrid kialakítás, amely gyakran megjelenik a globálisan beszerzett gépekben. Az alábbi táblázat összefoglalja a legfontosabb fizikai és teljesítményjellemzőket, amelyek bármely mérnöki kiválasztási folyamat alapját képezik. Ezek a specifikációk közvetlenül befolyásolják a csapágy meghatározott terhelési útvonalakhoz való alkalmasságát, a burkológörbe kötöttségeket és a karbantartási időközöket.

A 28 kN-os statikus terhelés különösen figyelemre méltó az igényes alkalmazásoknál. Ez a szám nem csupán egy elméleti maximum, hanem egy hitelesített érték, amely azt jelzi, hogy a csapágy stabil, nem forgó terhelést képes elviselni a futópálya vagy a labda maradandó deformációja nélkül. Az építőipari gépekben, ahol a kanálrudak és a stabilizáló lábak csúcsterhelésnek vannak kitéve a statikus tartás során, ez a margó a megbízhatóság megkülönböztetőjévé válik. Az acél-acél csúszóérintkező foszfátbevonatú testtel és krómozott golyóval kombinálva biztosítja, hogy a SIZJ12 még poros vagy enyhén korrozív környezetben is működőképes maradjon, feltéve, hogy a rendszeres kenést fenntartják.

Alkalmazásközpontú tervezés: Miért a SIZJ12 Excels?

A teljesítmény a SIZJ12 csapágy igényes alkalmazásokban az anyagválasztás, a geometriai tűréshatárok és a gömb alakú siklócsapágyak belső jellemzőinek kombinációjából fakad. Ellentétben a gördülőcsapágyakkal, amelyek precíz beállítást igényelnek, hogy elkerüljék a brinellinget, a SIZJ12 gömb alakú belső gyűrűje és golyója alkalmazkodik a szögeltérésekhez, így csökkenti az ultraprecíz rögzítési szerkezetek szükségességét. Ez a tűrés leegyszerűsíti az összeszerelést és csökkenti a gyártási költségeket, ami jelentős előny a nagyüzemi gyártóberendezéseknél.

Ezenkívül az 1/2-20 UNF belső menet biztosítja a kompatibilitást a szabványos rúdvégek és állítórudazatok széles választékával. Finom osztása lehetővé teszi a precíz hosszbeállításokat, ami kritikus az automatizálási és csomagológépekben, ahol a pozicionálási pontosság közvetlenül befolyásolja a ciklusidőt és a termék minőségét. A csapágy a csomagolóipar számára , ahol a nagy sebességű szakaszos mozgás és a tisztaság aggodalomra ad okot, a SIZJ12 robusztus felépítése és könnyű utánkenése segít fenntartani az üzemidőt és csökkenteni az előre nem tervezett karbantartásokat.

• Építőipari gépek: Kotrókarok, dózerrudazatok, daru gémtámaszok – ahol a lökésszerű terhelés és a por dominál.
• Csomagolóipar: Forma-kitöltő-tömítő gépek, kartondoboz-felállítók, szállítószalag-terelők – ahol a gyorsaság és a precizitás a legfontosabb.
• Automatizálási berendezések: Robotkarok, pick-and-place egységek, lineáris működtető csatlakozások – ahol az eltolódás és a ciklikus terhelés velejárója.

Összehasonlító elemzés: SIZJ12 vs SILZJ12 bal oldali szál

Gyakori választási dilemma a SIZJ12 és a bal oldali menetes megfelelője, a SILZJ12 közötti választás. Bár mindkét csapágynak azonos a furata, a külső átmérője, a szélessége és a terhelési névleges specifikációja, a menetirány határozza meg az alkalmazásukat a csuklós vagy tolórudazat-szerelvényekben. Az alábbi táblázat kiemeli azokat a kritikus különbségeket, amelyek a kiválasztást segítik.

Ellentétes menetes összeköttetés tervezésekor a SIZJ12 és SILZJ12 kombinációja lehetővé teszi a hossz finombeállítását a hajtórúd egyszerű elforgatásával. Ez különösen hasznos a csomagológépek feszítőrendszereiben és a mezőgazdasági berendezések kormányrúdjaiban. A kiválasztás végső soron a mechanikai elrendezéstől és a beállítás során alkalmazott nyomaték irányától függ; mindazonáltal mindkét csapágy azonos terhelési teljesítményt nyújt, biztosítva, hogy a tervezési rugalmasság ne menjen a mechanikai szilárdság ára.

Teljesítmény extrém körülmények között: Magas hőmérséklet és zord környezet

Az egyik leggyakrabban feltett kérdés a SIZJ12-vel kapcsolatban annak alkalmasságára vonatkozik rúdvégi csapágy magas hőmérsékletű alkalmazásokhoz . Míg a szabványos acél-acél konstrukció egyértelmű előnyt kínál a polimerrel bélelt csapágyakkal szemben magas hőmérsékleten (általában 150 °C-ig folyamatos, rövid ideig 200 °C-ig terjedő csúcsokkal), a megfelelő kenés a kritikus tényező. A szénacél alaptest és az edzett acélgolyó megőrzi mechanikai tulajdonságait ebben a hőmérsékleti tartományban, míg a PTFE bélések elkezdenek leromlani.

A gyakorlatban a SIZJ12-t ipari kemencékben, aszfaltüzemi kapcsolókban és motortartó vezérlőrudakban alkalmazták, ahol a környezeti hőmérséklet rutinszerűen meghaladja a 100°C-ot. A felhasználók arról számolnak be, hogy a magas hőmérsékletű zsírokkal (például perfluor-poliéter vagy szintetikus szénhidrogén alapúak) a csapágy megőrzi kopási jellemzőit és teherbírását. A rendszeres utánkenés azonban nem alku tárgya, mivel az acél alkatrészek magasabb hőmérsékleten történő kitágulása csökkentheti a belső hézagot, ami potenciálisan megnövekedett súrlódáshoz vezethet, ha a kenés nem megfelelő.

Bevált telepítési és karbantartási gyakorlatok

A megfelelő telepítés alapja a SIZJ12 csapágy teljes teljesítménypotenciáljának kiaknázása. A következő ellenőrzőlista felvázolja azokat a kritikus lépéseket, amelyekkel elkerülhető a gyakori hibák, különösen a kapcsolódó magas vibrációs környezetben automatizálási rúdvég csapágy és építőipari berendezések alkalmazásai.

• A szál előkészítése: Alaposan tisztítsa meg az 1/2-20 UNF meneteket, és alkalmazzon közepes szilárdságú menetrögzítőt, ha a rudazat vibrációnak van kitéve. Győződjön meg arról, hogy az illeszkedő rúdnak van letörése, hogy elkerülje a keresztmenetet.
• Igazítás ellenőrzése: Bár a SIZJ12 ±8°-os eltolódást is alkalmaz, ne lépje túl ezt a szöget statikus vagy dinamikus körülmények között, hogy elkerülje az élek terhelését és az idő előtti kopást.
• Kenés: A beszerelés előtt fecskendezzen be kiváló minőségű EP (extrém nyomású) zsírt a zsírzószerelvényen keresztül. Forgassa el a golyót, hogy a kenőanyag egyenletesen oszlik el a csúszófelületeken.
• Nyomaték alkalmazása: Az ellenanya meghúzásakor ne húzza túl. Nyomatékkulcs segítségével alkalmazza a gyártó által javasolt értéket (általában 12–15 N·m 1/2–20 UNF-menet esetén), hogy elkerülje a menet csupaszítását vagy a csapágyház torzulását.

A karbantartási intervallumokat az üzemi munkaciklusok alapján kell beállítani. Poros vagy magas páratartalmú környezetben való folyamatos működéshez ajánlatos hetente újrakenni. A csapágy mozgásának egyenetlenség vagy megnövekedett holtjáték megfigyelése jelezheti a kopás kezdetét, lehetővé téve a proaktív cserét, mielőtt katasztrofális meghibásodás következik be.

Gyakran Ismételt Kérdések (GYIK)

Vizuális áttekintés: SIZJ12 csapágyszerkezet és terhelési út

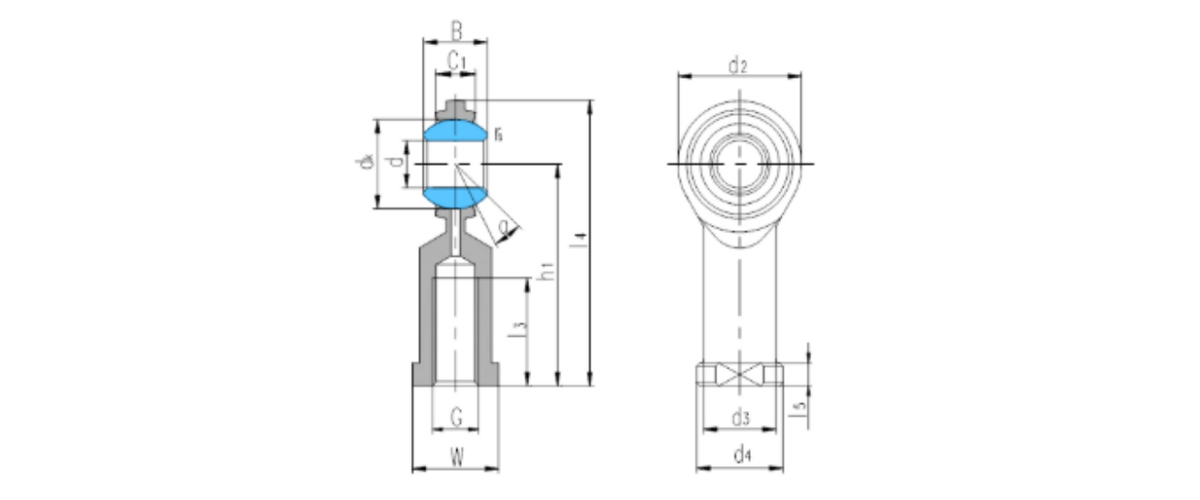

A következő SVG ábra a SIZJ12 rúdvégcsapágy keresztmetszeti ábrázolását mutatja be, kiemelve annak elsődleges összetevőit és a gömb alakú interfészen keresztüli terhelésátviteli útvonalat. A kialakítás kiemeli a robusztus acél-acél érintkezési zónát és a belső menetes konfigurációt, amely integrálható a szabványos csatlakozásokkal.
