Útmutató a keresztezett kúpgörgős csapágyak vásárlásához nagy pontosságú alkalmazásokhoz

A keresztezett kúpgörgős csapágyak ismerete a modern mérnöki tudományokban

A keresztezett kúpgörgős csapágyak jelentős előrelépést jelentenek a gépészetben, példátlan pontosságot és teherbíró képességet kínálva az igényes ipari alkalmazásokhoz. Ezek a kifinomult alkatrészek egyesítik a keresztgörgős csapágyak és a kúpos kialakítás előnyeit, és olyan megoldást alkotnak, amely megfelel a modern gépek összetett követelményeinek.

Az alapvető vonzereje kúpgörgős csapágyak abban rejlik, hogy képesek egyszerre támogatni a kombinált radiális és axiális terheléseket, miközben megőrzik a kivételes forgási pontosságot. Ha ezeket az elveket egy keresztezett konfigurációba integráljuk, akkor az eredmény egy olyan csapágyrendszer, amely képes kezelni az extrém terhelési körülményeket, miközben megőrzi a precíziós forgó alkalmazásokhoz elengedhetetlen szűk tűréseket.

A félvezetőgyártástól a repülőgép-alkatrészek összeszereléséig terjedő iparágak egyre inkább támaszkodnak ezekre a csapágyakra a termékminőség és a berendezések megbízhatóságának biztosítása érdekében. A keresztezett kúpgörgős csapágyak precíziós specifikációi nélkülözhetetlenek olyan alkalmazásokban, ahol még a mikroszkopikus eltérések is veszélyeztethetik a működési hatékonyságot vagy a termékminőséget.

Tervezési architektúra és működési elvek

Alapvető szerkezeti elemek

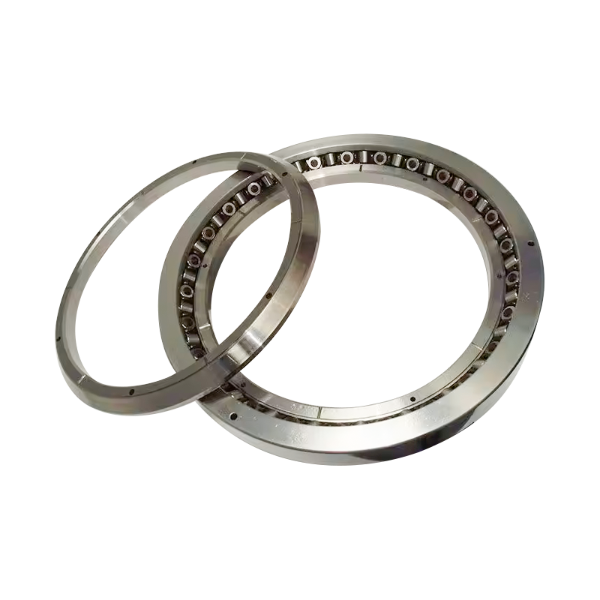

A keresztezett kúpgörgős csapágy négy elsődleges elemből áll, amelyek összehangolt harmóniában működnek: a külső futópálya, a belső futópálya, a kúpgörgők és a ketrec szerelvény. Minden alkatrészt aprólékos pontossággal terveztek, hogy biztosítsák az optimális terheléselosztást és a minimális súrlódást.

A külső futópálya precíz szögű felülettel rendelkezik, amely illeszkedik a görgők kúpos szögéhez, jellemzően 10 és 25 fok között, az alkalmazási követelményektől függően. Ez a geometria lehetővé teszi, hogy a csapágy a forgástengelyhez közeledő terheléseket fogadjon el, ami megkülönbözteti a hagyományos hengeres görgős kialakításoktól.

A belső futópálya geometriája tükrözi a külső versenypálya konfigurációját, de gyakran egy egységes házszerkezetbe épül be. Ez a kialakítás csökkenti az egymáshoz igazítást igénylő különálló alkatrészek számát, ezáltal leegyszerűsíti a telepítést, miközben javítja a rendszer megbízhatóságát.

Hengergeometria és terheléseloszlás

A kúpos görgők maguk is kritikus újítást jelentenek a csapágytervezésben. Ellentétben a hengeres görgőkkel, amelyek egyenletesen osztják el a terhelést hosszukban, a kúpos görgők szabályozott módon koncentrálják a terhelést, ami maximalizálja az érintkezési feszültség hatékonyságát.

Az egyes görgők kúpos szöge jellemzően 10 és 25 fok között van, gondosan megválasztva, a működés során várható terhelési profil alapján. A kisebb kúpos szög jobb radiális terhelhetőséget biztosít, míg a meredekebb szögek javítják az axiális teherkezelési képességet.

Kúpos szög Radiális terhelhetőség Axiális terhelhetőség Tipikus alkalmazás
10 fok Nagyon magas Mérsékelt Függőleges orsótámasz
15 fok Magas Magas Kiegyensúlyozott terhelés támogatása
20 fok Mérsékelt Nagyon magas Tolóerő-domináns terhelés

A keresztezett konfigurációs előny

A keresztezett kúpos konfigurációban több csapágygyűrű van elrendezve úgy, hogy a kúpos görgő tengelyei egy közös pontban keresztezik egymást. Ez a geometriai elrendezés számos kritikus előnnyel rendelkezik a hagyományos halmozott csapágyakkal szemben.

  • A kompakt kialakítás akár 40 százalékkal is csökkenti az összeszerelés összterületét a halmozott elrendezésekhez képest
  • Az egyetlen előfeszítési pont leegyszerűsíti a beállítási eljárásokat és javítja az ismételhetőséget
  • Az elosztott terhelési útvonalak csökkentik az egyes alkatrészek feszültségkoncentrációját
  • Továbbfejlesztett nyomatékos teherkezelési képesség lehetővé teszi a konzolos szerkezetek támogatását

Az XRT060-NT csapágy: Műszaki adatok és teljesítményjellemzők

Méretezési specifikációk

A XRT060-NT csapágy széles körben elfogadott szabványt képvisel a keresztezett kúpos csapágyak kategóriájában, a mérethatékonyság és a teherbírás kiegyensúlyozott kombinációját kínálva. Méretparamétereinek megértése elengedhetetlen a megfelelő kiválasztáshoz és a precíziós rendszerekbe való integráláshoz.

XRT060-NT Méretek Furat átmérő (d): 60 mm Külső átmérő (D): 90 mm Szélesség (B): 25 mm Dinamikus terhelési besorolás (C): 42 500 N Statikus terhelési besorolás (C0): 67 000 N Előtöltési tartomány: 500-2000 N Precíziós fokozat: P4 / P2

Besorolási besorolás

A dynamic load rating of 42,500 Newtons indicates the maximum bearing load that permits a theoretical operational life of 1 million revolutions. This metric proves particularly relevant when predicting bearing longevity under typical operating conditions.

A static load rating of 67,000 Newtons establishes the load threshold beyond which permanent deformation of bearing components becomes probable. This rating becomes critical during startup sequences, sudden load changes, or emergency braking events where dynamic conditions are not present.

Precíziós fokozatú teljesítmény

A XRT060-NT bearing is available in multiple precision classifications, with P4 and P2 grades representing the most common industrial selections. P4 precision provides excellent performance for standard industrial applications, while P2 grade delivers the enhanced accuracy required for grinding operations, medical device manufacturing, and semiconductor processing equipment.

A precíziós fokozatválasztás közvetlenül befolyásolja a forgási pontosságot és a megengedett kifutási tűréseket. A P4 fokozat általában 0,005 milliméteren belül tartja a sugárirányú kifutást, míg a P2 fokozat körülbelül 0,002 milliméterre csökkenti ezt a tűréshatárt.

Ipari alkalmazások és teljesítményigények

CNC szerszámgép asztalok és forgóasztalok

Számítógépes numerikus vezérlésű szerszámgépes környezetben, keresztezett kúpgörgős csapágy A rendszerek lehetővé teszik a precíziós pozicionálási szakaszokat a kiváló minőségű gyártáshoz elengedhetetlen pozíciómegismételhetőség elérése érdekében. A CNC asztali alkalmazások a csapágyakat összetett többirányú terhelésnek teszik ki, beleértve a függőleges súlyeloszlást, a vízszintes vágóerőket és az orsó kiegyensúlyozatlanságából adódó forgási nyomatékokat.

A crossed tapered configuration proves ideal for these applications because it accepts simultaneous radial and axial loads from a single compact unit. This capability eliminates the need for stacked bearing arrangements that would consume additional vertical space or compromise structural rigidity.

Ipari robot forgócsuklók

Az ipari robotalkalmazások a modern gyártás egyik legigényesebb csapágyhasználati esetét jelentik. A robotforgató csapágyaknak el kell viselniük a végszerelvények, a szerszámcserélők és a munkadarabok együttes súlyát, miközben megőrzik a precíz szögpozicionálási pontosságot több millió működési cikluson keresztül.

Egy tipikus ipari robotforgató alkalmazás a többtengelyes mozgás során egyidejűleg 50 000 Newtont meghaladó radiális terhelésnek és 30 000 Newtont elérő axiális terhelésnek is kitéve egy csapágyat. A keresztezett kúpos kialakítások hatékonyabban kezelik ezeket az összetett terhelési mintákat, mint a hagyományos alternatívák, ami meghosszabbítja a csapágy élettartamát és javítja a helyzet ismételhetőségét.

Orvosi képalkotó és diagnosztikai berendezések

Az orvosi képalkotó rendszerek, mint például a számítógépes tomográfiai szkennerek és a mágneses rezonancia képalkotó berendezések, precíziós csapágyakat alkalmaznak a portálforgató mechanizmusaikban. Ezek az alkalmazások kivételes sima forgási simaságot, minimális kifutási ingadozást és megbízható teljesítményt igényelnek hosszabb üzemi időközönként karbantartás nélkül.

A stability characteristics of crossed tapered roller bearings prove essential for imaging quality, as any bearing deflection translates directly into image artifacts that compromise diagnostic accuracy. Hospitals and medical facilities depend on reliable bearing performance to minimize equipment downtime and maintain service schedules.

Félvezető és precíziós gyártás

Az ostyakezelő berendezések, a litográfiai gépek és a precíziós metrológiai műszerek a keresztezett kúpgörgős csapágyakra támaszkodnak kivételes nyomatéki teherbírásuk és forgási pontosságuk miatt. Ezek az alkalmazások gyakran ellenőrzött környezetű kamrákban működnek, ahol a hőmérsékleti stabilitás kritikus, és a hagyományos kenési módszerek nem bizonyulnak megfelelőnek.

A precision grade specifications of crossed tapered bearings ensure that equipment can maintain sub-micron positioning accuracy throughout extended production runs, directly impacting manufacturing yield and product quality metrics.

Keresztezett kúpos versus keresztezett hengeres görgős csapágyak

A distinction between crossed tapered and crossed cylindrical roller bearing designs significantly influences bearing selection decisions. Both configurations offer crossed arrangement advantages, but their load distribution characteristics differ substantially.

Teljesítmény szempont Keresztezett Kúpos Keresztezett hengeres
Axiális terhelhetőség Kiváló Korlátozott
Pillanatnyi terheléskezelés Felsőbbrendű
Radiális terhelhetőség Magas Nagyon magas
Működési hőmérséklet tartomány -40-120 C -40 és 100 fok között
Előtöltési beállítási komplexitás Mérsékelt Egyszerű
Egységenkénti költség Mérsékelt Lejjebb

Terhelési útvonal elemzése

A hengeres görgős kialakítások a terhelést a teljes görgő hosszában koncentrálják, így olyan vonalérintkezőt hoznak létre, amely egyenletesen osztja el az erőket. Ez a geometria egységméretenként maximális radiális merevséget biztosít, így a hengeres konfigurációk ideálisak a tisztán radiális terhelés által dominált alkalmazásokhoz.

A kúpos görgős konfigurációk olyan pontérintkezési mintákat hoznak létre, amelyek a terhelést a görgővégeken koncentrálják, majd ezt a terhelést a kúpos geometrián keresztül a csapágyközép felé osztják el. Ez az elrendezés feláldoz némi radiális teherbírást a kiváló axiális és nyomatékos teherkezelési jellemzők elérése érdekében.

Kiválasztási kritériumok

A mérnököknek keresztezett kúpos konfigurációkat kell választaniuk, ha az alkalmazások jelentős tengelyirányú alkatrészeket, konzolos terheléseket vagy összetett többirányú terhelési mintákat foglalnak magukban. A keresztezett hengeres kialakítás gazdaságosabbnak bizonyul, ha a radiális terhelés dominál, és az axiális alkatrészek minimálisak maradnak.

Előtöltési beállítás és rendszerhangolás

Az előtöltési funkció megértése

Az előfeszítés egy gondosan ellenőrzött nyomóerő, amelyet a csapágyalkatrészekre alkalmaznak az üzemi terhelés előtt. Ez a technika kiküszöböli a belső hézagot, és kiszámítható terheléseloszlást hoz létre, amely növeli a merevséget, csökkenti a zajt és javítja a forgási simaságot.

A keresztezett kúpgörgős csapágyrendszerekben az előfeszítés beállítása közvetlenül befolyásol számos kritikus teljesítményparamétert, beleértve a radiális merevséget, az axiális kifutást, a hőstabilitást és a zajkeltést. Az optimális előfeszítés eléréséhez a versengő célok kiegyensúlyozása szükséges: elegendő előfeszítés a pontosság és merevség biztosításához, de nem annyira, hogy a csapágy élettartamát a túlzott belső feszültség veszélyeztetné.

Előtöltési beállítási módszerek

  • A rugós előfeszítés állandó erőt fejt ki a mechanikus rugóelemeken keresztül, és automatikusan kompenzálja a csapágykopást az idő múlásával
  • A súly előterhelése gravitációs erőket használ a függőleges orientációs alkalmazásokban, egyszerűséget biztosítva, de korlátozott állíthatóságot biztosít
  • Az alátét beállítás lehetővé teszi a precíz erőkifejtést kalibrált távtartó elemeken keresztül, amelyek a módosításhoz szétszerelést igényelnek
  • A hidraulikus előfeszítés dinamikus beállítási lehetőséget biztosít, lehetővé téve a valós idejű erőmódosítást működés közben

Előtöltési nagyság kiválasztása

A XRT060-NT bearing specification suggests preload ranges between 500 and 2000 Newtons, depending on application requirements. Conservative applications requiring minimal noise might employ 500 Newton preload, while high-precision machine tool applications might utilize 1500 to 2000 Newton forces.

A túlzott előfeszítés felgyorsítja a csapágykopást a feszültség okozta anyagfáradás miatt. Az iparági tapasztalatok azt mutatják, hogy a dinamikus terhelési névleges 50 százalékát meghaladó előterhelési értékeket csak olyan alkalmazásokban szabad alkalmazni, ahol a zajcsökkentés vagy a merevség növelése indokolja a csapágy élettartamának csökkentését.

Előfeszítés hatása a csapágy teljesítményére Alacsony Magas Teljesítmény Alacsony Preload (Zajveszély) Optimális hatótávolság (Legjobb egyenleg) Magas Preload (élettartam csökkentése)

Kiválasztási módszertan és specifikációs folyamat

1. lépés: Terheléselemzés és jellemzés

A bearing selection process begins with comprehensive analysis of application loading conditions. Engineers must quantify radial forces, axial forces, moment loads, and dynamic variations across the complete operational envelope.

A terheléselemzésnek foglalkoznia kell a csúcsterhelésekkel, az átlagos terhelésekkel és a ciklikus terhelési mintákkal. Egy szerszámgép-alkalmazás 20 000 Newton folyamatos radiális terhelést tapasztalhat, a gyors lassítási sorozatok alkalmankénti csúcserői pedig elérhetik a 45 000 Newtont.

2. lépés: Pontossági fokozat meghatározása

A precíziós fokozat kiválasztása az alkalmazás által meghatározott forgáspontossági követelményektől függ. A csiszolóorsók, az orvosi képalkotó berendezések és a félvezető gyártó szerszámok P2-es teljesítményt igényelnek, míg a szabványos ipari gépek gyakran megfelelően működnek P4-es besorolással.

A nagyobb precíziós minőségek magasabb árfekvésűek, de kiemelkedő pontosságot biztosítanak, ami elengedhetetlennek bizonyulhat a termékminőség vagy a berendezés teljesítményének fenntartásához érzékeny alkalmazásokban.

3. lépés: Előtöltési stratégia kiválasztása

Az előterhelési stratégia kiválasztásához ki kell egyensúlyozni a zajcsökkentést, a merevség növelését és a csapágy élettartamát. A zavartalan működést és a pozicionálási pontosságot előnyben részesítő alkalmazások jellemzően rugó-előfeszítési stratégiákat alkalmaznak, amelyek állandó erőt tartanak fenn a csapágy élettartama alatt.

4. lépés: Anyag- és hőmérséklet-kompatibilitás

A szabványos csapágyanyagok megfelelően teljesítenek a mínusz 40 és 100 Celsius fok közötti tipikus ipari hőmérsékleten. A kiterjesztett hőmérsékleti tartományt vagy korrozív környezetet igénylő alkalmazások speciális anyagválasztást tehetnek szükségessé, beleértve a kerámia vagy rozsdamentes acél alkatrészeket.

5. lépés: Költség-haszon elemzés

A végső csapágyválasztáshoz költség-haszon elemzésre van szükség, amely összehasonlítja a csapágy költségeit a várható szervizintervallumokkal, a karbantartási követelményekkel és a kockázatcsökkentési értékkel. A teljes berendezésköltség 5 százalékát kitevő csapágy prémium specifikációkat indokolhat, ha kiküszöböli a nagy értékű gyártási műveleteket érintő leállásokat.

Bevált telepítési gyakorlatok és karbantartási protokollok

Csapágyszerelés előkészítése

A sikeres csapágyszerelés a felület alapos előkészítésével kezdődik. A rögzítési felületeket meg kell tisztítani az összes szennyeződés eltávolításához, és a csapágyalkatrészeket a beszerelés előtt ellenőrizni kell szállítási sérülések vagy hibák szempontjából.

  • Tisztítsa meg a rögzítési felületeket szöszmentes anyagokkal, hogy eltávolítsa a részecskéket, amelyek befolyásolhatják a csapágy elhelyezését
  • A csapágyak megfelelő illeszkedésének biztosítása érdekében ellenőrizze a rögzítési felület síkságát és a felületi minőséget
  • Vizsgálja meg a csapágypályákat és a gördülő elemeket, hogy nincs-e rajta látható sérülés vagy hiba
  • A páralecsapódás és a korrózió elkerülése érdekében a csapágyakat szabályozott klímakörnyezetben tárolja

Előtöltési megvalósítás

A csapágyak elhelyezése után az előfeszítést óvatosan kell elvégezni kalibrált berendezéssel. A rugós előfeszítő rendszereket működés előtt terhelésmérési tesztekkel ellenőrizni kell, hogy meghatározott erőket adnak le.

Az alátét alapú előfeszítés beállításához gondosan kell kiszámítani az alátét köteg vastagságát az előfeszítési célértékek elérése érdekében. Minden csapágyméretnek és konfigurációnak egyedi távolságkövetelményei vannak, amelyeket egyedileg kell kiszámítani.

Kezdeti működés és polírozás

Az új csapágyberendezések fokozatos csiszolási periódusban részesülnek, amikor a terhelések fokozatosan nőnek, mielőtt elérnék a teljes üzemi szintet. Ez a megközelítés lehetővé teszi, hogy a csapágyalkatrészek optimális helyzetbe kerüljenek, és a kezdeti kopás egyenletesen oszlik el a gördülő elemek között.

A fényezési periódusok általában 8-24 óráig tartanak az alkalmazás súlyosságától függően. A polírozás során a kezelőknek figyelniük kell a csapágy hőmérsékletét, zaját és vibrációs jeleit, hogy azonosítsák a lehetséges telepítési problémákat a teljes terhelésű működés megkezdése előtt.

Folyamatos karbantartás és felügyelet

A rendszeres állapotellenőrzés meghosszabbítja a csapágyak élettartamát és megelőzi a katasztrofális meghibásodásokat. A rezgéselemzés, a hőmérséklet-trend és az akusztikus figyelés korai figyelmeztetést biztosít a csapágyak leromlására.

  • Állítson fel alapvonali vibrációs szignatúrákat normál működés közben, hogy lehetővé tegye a degradációs minták észlelését
  • Kövesse nyomon a csapágy hőmérsékletét infravörös termográfia segítségével, hogy észlelje a súrlódás növekedését vagy a kenés meghibásodását
  • Végezzen rendszeres időközönként a csapágy szétszerelési ellenőrzéseket, hogy felmérje a versenypálya állapotát és a gördülőelemek kopását
  • Kövesse nyomon a karbantartási feljegyzéseket, beleértve az előfeszítési beállításokat, a kenési intervallumokat és az esetleges csapágycseréket

Gyakran Ismételt Kérdések

Q1: Mi különbözteti meg a keresztezett kúpgörgős csapágyakat a hagyományos szögérintkező csapágyaktól?

A keresztezett kúpos csapágyak több kúpgörgős készletet használnak, amelyek keresztezési szögben vannak elrendezve, hogy egységes csapágyegységet hozzanak létre, amely bármilyen radiális vagy axiális irányból jelentős terhelést képes fogadni. A hagyományos szögérintkezős csapágyak jellemzően golyós gördülő elemeket alkalmaznak, és csak korlátozott szögtartományon belül tudnak terhelést fogadni. A keresztezett kúpos kialakítások egyenletesebben osztják el a terhelést, és kiváló nyomatéki teherbírást biztosítanak kompaktabb alaktényezőkkel.

Q2: Hogyan befolyásolja a csapágy előfeszítése a berendezés zaját és rezgési jellemzőit?

Az elégtelen előfeszítés lehetővé teszi a belső csapágyhézagot, amely lehetővé teszi a gördülő elemek helyzetének eltolódását a terhelés változásai során, ami jól megkülönböztethető kattanási vagy zajkeltő mintákat hoz létre. Az optimális előfeszítés megszünteti ezt a hézagot, miközben fenntartja a szabályozott gördülőelem érintkezést, ami egyenletes, csendes működést eredményez. A túlzott előfeszítés azonban súrlódás okozta hőt generál, és felgyorsítja a csapágykopást, ami végül fokozott zajt okoz, ahogy az anyag kifárad.

3. kérdés: Milyen csapágy élettartammal kell számolni a megfelelően felszerelt és karbantartott keresztezett kúpgörgős csapágyaktól?

A csapágy élettartama nagymértékben függ az alkalmazási terheléstől, az előfeszítés nagyságától, az üzemi hőmérséklettől és a kenés minőségétől. Mérsékelt terhelési feltételek mellett megfelelő karbantartás mellett a keresztezett kúpos csapágyak jellemzően 50 000-200 000 üzemórát érnek el. A nagy igénybevételnek kitett alkalmazások ezt az intervallumot 10 000-50 000 órára csökkenthetik, míg a gondosan kezelt, kis terhelésű alkalmazások 300 000 óránál tovább növelhetik az élettartamot.

4. kérdés: A keresztezett kúpgörgős csapágyak külön megfontolások nélkül működhetnek függőleges helyzetben?

A függőleges tájolású alkalmazásokhoz módosított előfeszítési stratégiák szükségesek, mivel a gravitáció folyamatosan terhelést fejt ki a csapágyakon keresztül. A súly-előfeszítés nem praktikus, és a tervezők jellemzően rugós előfeszítő rendszereket alkalmaznak, amelyek a gravitációs hatásoktól függetlenül állandó erőt tartanak fenn. A hőtágulást a függőleges alkalmazásoknál is gondosan figyelembe kell venni, hogy elkerüljük a csapágy túlterhelését a hőmérséklet-változások során.

5. kérdés: Mi történik a csapágy teljesítményével, ha az előfeszítés beállítási eljárásait helytelenül hajtják végre?

A nem megfelelő előfeszítés túlzott belső hézagot eredményez, ami zajképződéshez, fokozott kifutáshoz és csökkent merevséghez vezet. A túlzott előfeszítés felgyorsítja a gördülőelemek kifáradását, és az üzemelés után néhány órán belül a futópálya repedezését okozhatja. A telepítési eljárásoknak mindig pontosan követniük kell a gyártó specifikációit, és az ellenőrző méréseknek meg kell erősíteniük az előterhelés nagyságát a berendezés működése előtt.

6. kérdés: Alkalmasak-e a keresztezett kúpgörgős csapágyak olyan alkalmazásokhoz, amelyek hosszabb hőmérsékletű működést igényelnek?

A szabványos keresztezett kúpos csapágyak mínusz 40 és 120 Celsius fok között megbízhatóan működnek a kenőanyag tulajdonságaitól függően. A hosszabb hőmérsékletű alkalmazások speciális anyagokat és kenőanyagokat igényelnek. A magas hőmérsékletű csapágyak kerámia gördülőelemeket használhatnak szintetikus kenőanyagokkal párosítva, 150-200 fokos működésre. Az alacsony hőmérsékletű alkalmazásokhoz speciális zsírokra van szükség, amelyek extrém hideg körülmények között is fenntartják a folyóképességet.

7. kérdés: Milyen vizsgálati technikákkal lehet azonosítani a csapágyromlást katasztrofális meghibásodás előtt?

A csapágyállapot-ellenőrzés többféle, egymást kiegészítő technikát alkalmaz, beleértve a vibrációelemzést a gördülőelemek felületi hibáinak észlelésére, a hőmérséklet-figyelést a súrlódás növekedésének azonosítására, az akusztikus emisszió érzékelést a kezdődő repedés észlelésére, valamint az olajelemzést a kenett rendszerekben a kopórészecskék képződésének azonosítására. Az alapvonalak normál működés közbeni létrehozása lehetővé teszi a finom degradációs minták észlelését, mielőtt a csapágy meghibásodása elkerülhetetlenné válna.

8. kérdés: Hogyan befolyásolják a környezeti szennyeződések a keresztezett kúpos csapágyak teljesítményét és élettartamát?

A csapágyszerelvényekbe kerülő szennyező részecskék csiszolóanyagként hatnak, ami felgyorsítja a futópálya felületének kopását és drámaian csökkenti a csapágy élettartamát. A laboratóriumi vizsgálatok azt mutatják, hogy a részecskék szennyeződése 50 százalékkal vagy többel csökkentheti a csapágy élettartamát. A megfelelő tömítés, a tiszta telepítési környezet és a rendszeres karbantartás a por, nedvesség vagy egyéb szennyeződések bejutásának megakadályozása érdekében elengedhetetlen a csapágyak teljesítményének megőrzéséhez.

9. kérdés: Mely kenési stratégiák bizonyulnak a leghatékonyabbnak a keresztezett kúpgörgős csapágyak alkalmazásakor?

A kenési módszer kiválasztása a működési sebességtől, a hőmérséklettől és a környezeti korlátoktól függ. A zsírkenés egyszerűséget és minimális karbantartást igényel, közepes sebességű alkalmazásokhoz. Az olajkenés kiváló hőelvezetést tesz lehetővé nagy sebességű műveleteknél, és megkönnyíti a szennyeződések ellenőrzését a szűrőrendszereken keresztül. Egyes alkalmazások olaj-levegő kenést alkalmaznak, amely kombinálja az olajszállítás hatékonyságát a minimális folyadékfogyasztással.

10. kérdés: A keresztezett kúpgörgős csapágyak javíthatók, vagy meghibásodás esetén ki kell cserélni?

Amint a csapágyalkatrészek repedezést, repedést vagy jelentős kopást tapasztalnak, a javítás sem nem praktikus, sem nem gazdaságos. A gördülőcsapágyakat tömített rendszerként tervezték, és a belső alkatrészek cseréje megfizethetetlenül költséges lenne. A szabványos iparági gyakorlat magában foglalja a teljes csapágycserét a hiba észlelésekor. A megelőző karbantartás és az állapotfigyelés jelentik a legköltséghatékonyabb megközelítést a csapágyak megbízhatóságának kezelésére és a berendezések váratlan leállásának elkerülésére.
