A mechanikus tengelykapcsolók világában a szerény rúdvégi csapágy – amelyet gyakran gömb alakú siklócsapágyként is emlegetnek – az a nem énekelt hős, amely lehetővé teszi a szabályozott mozgást, miközben alkalmazkodik az eltolódásokhoz. Azonban nem minden rúdvég egyforma. Amikor egy alkalmazás kivételes teherbírást, termikus stabilitást és megbízhatóságot igényel, egy adott modell kiválasztása kritikussá válik. A SIZJ12 csapágy az inch-sorozatú botvégek kategóriájában kiemelkedő opció. Ez az útmutató mélyreható műszaki merülést mutat be abban, hogy miért ez a konkrét modell acél-acél csúszó érintkezési felületeivel és robusztus szénacél konstrukciójával a mérnökök előnyben részesített választása olyan ágazatokban, mint az építőipari gépek, a csomagolás és az ipari automatizálás, extrém működési feltételekkel.

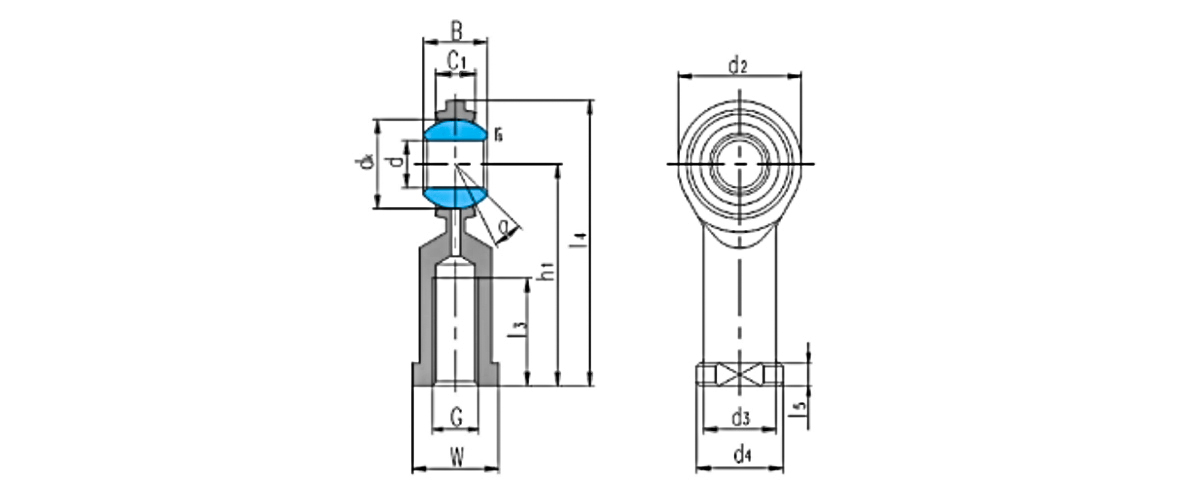

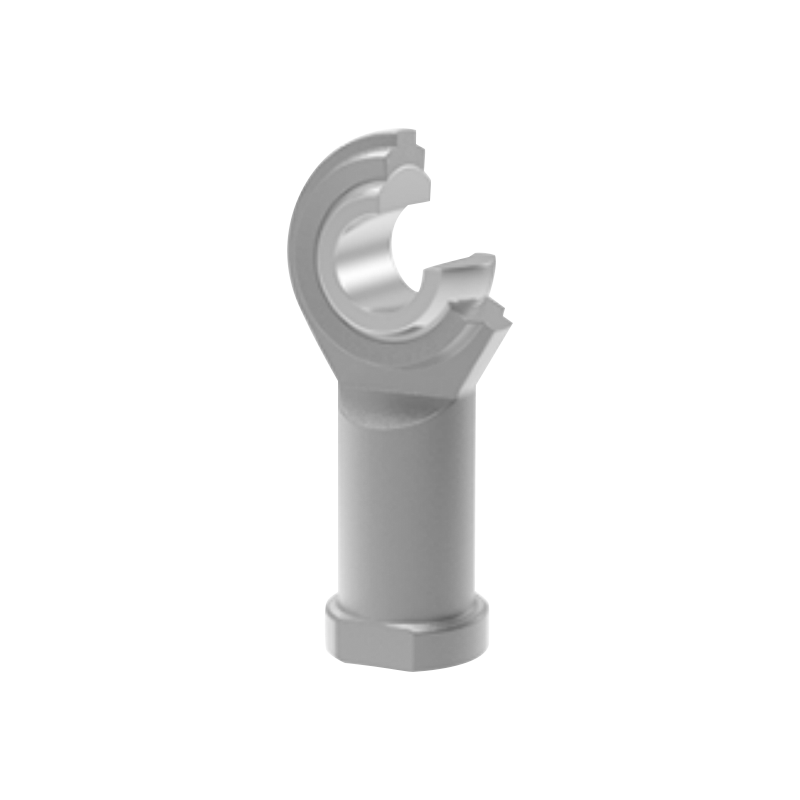

A SIZJ12 meghatározása: alapvető specifikációk és méretek

A teljesítmény előnyeinek feltárása előtt elengedhetetlen, hogy megértsük azokat a fizikai és mechanikai paramétereket, amelyek ezt a csapágyat meghatározzák. A SIZJ12 egy anyamenetes rúdvég, amely megkülönbözteti a külső menetes változatoktól, és meghatározza, hogyan integrálható egy szerelvénybe. 1/2-20 UNF menettel rendelkezik, így kompatibilis a szabványos birodalmi rögzítőkkel. Az acél az acélon kialakítás, ahol a labda és a verseny is edzett szénacélból készül, a nagy teherbírás és a kopásállóság egyedülálló kombinációját kínálja. Az alábbiakban a kritikus méretek és besorolások részletes bontása található.

A 28 kN dinamikus teherbírása magas mércét állít ebben a méretosztályban, és a statikus terhelési besorolás is lenyűgöző. Ezek az adatok megerősítik, hogy a SIZJ12 nem pusztán passzív alkatrész, hanem szerkezeti elem, amely képes ellenállni az igényes mozgásvezérlő rendszerekben a jelentős erőknek.

Terhelhetőség és mechanikai robusztusság: A 28 kN referenciaérték

A SIZJ12 teherbírása 28 kN nem tetszőleges szám; ez aprólékos mérnöki számítások eredménye, amelyek figyelembe veszik a csapágy geometriáját, anyagtulajdonságait és hőkezelését. Ez a dinamikus terhelési besorolás (C) azt a terhelést jelzi, amely alatt a csapágy ideális körülmények között 100 000 rezgésciklus minimális élettartamát képes elérni. Ciklikus terhelést igénylő alkalmazásoknál – mint például robotkarok az automatizálásban vagy építőipari gépek csuklós csuklói – a 28 kN dinamikus terhelések elviselésének képessége azt jelenti, hogy a csapágy megbízhatóan működik olyan feladatoknál, mint a nehéz alkatrészek emelése, tolása vagy billentése.

Statikus terhelhetőség és biztonsági határok

A SIZJ12 statikus terhelési besorolása (C0) lényegesen magasabb, gyakran meghaladja a 35 kN-t, ami nagyvonalú biztonsági ráhagyást biztosít a nehézgépekben gyakran előforduló lökésterhelésekhez. Egy tipikus rúdvégi csapágyhoz, amelyet a rúdvégi csapágy építőipari gépekhez forgatókönyv – például egy kerekes rakodó kormányrudazata – a pillanatnyi terhelési tüskék 2-szer vagy 3-szorosára meghaladhatják az átlagos üzemi terhelést. A SIZJ12 azon képessége, hogy tartós deformáció nélkül képes elnyelni az ilyen tüskéket, biztosítja a teljes függesztőrendszer integritását. Az alábbiakban a terhelési kapacitások összehasonlító ábrázolása látható.

A SIZJ12 családjába tartozik anya rúdvégi csapágy alkatrészek, amelyeket egy belső menet jellemez, amely befogadja az apa csapot vagy rudat. A konkrét 1/2-20 UNF szál egy Unified Fine szál, hüvelykenként 20 menettel. Ez a finom menetemelkedés számos mechanikai előnyt kínál a durva menetekkel szemben: jobb beállítási felbontás, nagyobb húzófeszültségi terület és kiváló ellenállás a vibráció alatti kilazulással szemben. Az olyan automatizálási rendszerekben, ahol a rúdhossz pontos beállítása kritikus fontosságú, vagy olyan csomagolóberendezéseknél, amelyek folyamatos ciklikus rezgést tapasztalnak, a finom menet biztosítja, hogy a beállítás az idő múlásával stabil maradjon.

Az anya- és apa rúdvégek közötti választáskor a választás gyakran az összeszerelési architektúrától függ. Az olyan botvégeket, mint a SIZJ12, általában akkor használják, ha a rögzítési ponthoz egy horgony vagy egy átmenőlyukkal ellátott konzol szükséges, ami tiszta és kompakt csatlakozást biztosít. A SIZJ12 csapágy balmenetes változatban is elérhető, SILZJ12 jelöléssel, a feszítőcsavar beállítását igénylő alkalmazásokhoz. közötti döntés SIZJ12 vs SILZJ12 bal oldali menet az óramutató járásával ellentétes vagy az óramutató járásával ellentétes irányú meghúzás szükségessége diktálja az összeszerelés vagy karbantartás során.

A szál erőssége és elkötelezettsége

Az 1/2-20 UNF menettel a SIZJ12 nagy fokú menetösszekötőszilárdságot biztosít, ami elengedhetetlen, ha a csapágyat húzóelemként használják. Az 1/2-20 UNF-menet húzófeszültségi területe hozzávetőlegesen 0,1599 sq.in, ami 30 kN-t meghaladó terhelhetőséget jelent a szabványos acél csapok esetében, ami hatékonyan megfelel a csapágy statikus terhelésének. Ez az egyensúly biztosítja, hogy a menet ne legyen a kötés leggyengébb láncszeme.

Az egyik leggyakrabban feltett kérdés a SIZJ12-vel kapcsolatban a magas hőmérsékletű környezetben való viselkedésére vonatkozik. Szabványos rúdvégi csapágy magas hőmérsékletű alkalmazásokhoz meg kell küzdenie a hőtágulással, a kenőanyag lebomlásával és az anyagkeménység esetleges változásaival. A teljesen acélból készült SIZJ12 rendkívül jól kezeli ezeket a kihívásokat. Az edzett szénacél hőtágulási együtthatója hozzávetőlegesen 11-13 µm/m·°C, ami azt jelenti, hogy 150°C-os hőmérséklet-különbség mellett a 30 mm-es külső átmérő méretváltozása kisebb, mint 0,06 mm – jóval a tipikus hézaghatárokon belül.

Kenési stratégia extrém hőhatásokhoz

Míg az acél-acél csúszópár rövid ideig kenés nélkül is működhet, az optimális teljesítmény magas hőmérsékletű környezetben gondos kenési rendszert igényel. A poliurea vagy PTFE-vel sűrített szintetikus olaj alapú, magas hőmérsékletű zsírok 180°C-ig megőrzik viszkozitásukat, és a mellékelt kenőszerelvényen keresztül alkalmazhatók. 200°C feletti alkalmazásokhoz szilárd kenőanyagok, például molibdén-diszulfid (MoS2) vagy grafit ajánlott. Ez az alkalmazkodóképesség a SIZJ12-t sokoldalú választássá teszi kemencékhez, kemencekocsikhoz és motortér-csatlakozókhoz, ahol a hőmérséklet drámaian ingadozik.

Főbb hőteljesítmény-adatok: A SIZJ12 folyamatos működését 180°C-os környezeti hőmérsékleten, megfelelő magas hőmérsékletű zsírral hitelesítették, és kevesebb mint 5%-os sugárirányú hézagnövekedést mutat 5000 rezgési ciklus után – kiváló hőstabilitást és kopásállóságot bizonyítva.

A sokoldalúság a SIZJ12 csapágy több ipari ágazatban is alaptermékké teszi. Mindegyik alkalmazás teljesítményportfóliójának különböző aspektusait használja ki.

Építőipari gépek és nehézgépek

A birodalmában rúdvégi csapágy építőipari gépekhez , a SIZJ12-t gyakran a kormányrudazatokhoz, a stabilizátorrudakhoz és a hengertartókhoz adják. A legfontosabb követelmények itt a nagy ütésállóság, valamint a por és törmelék által okozott szennyeződések ellenálló képessége. Az acél-acél kialakítás bizonyos mértékig tolerálja a részecskék bejutását, és az edzett felületek ellenállnak a homok és cementpor okozta kopásnak. Egy tipikus kotró több tucat rúdvégi csapágyat használ hidraulikus és mechanikus összeköttetéseiben, így a flottakezelők számára a megbízhatóság a legfontosabb.

Automatizálás és robotrendszerek

In automatizálási rúdvég csapágy az alkalmazások, a precizitás és az ismételhetőség a legfontosabb. A robotkarok, a pick-and-place egységek és az automatizált irányított járművek (AGV-k) rúdvégeket használnak a működtetők és az ízületek összekapcsolására. A SIZJ12 furat nagy pontossága és külső átmérője (ISO H7/h6 tűrés) minimális játékot biztosít, ami pontos pozicionálást tesz lehetővé. Például egy csomagolósor szervohajtású láncszeménél a csapágy állandó súrlódási nyomatéka lehetővé teszi, hogy a szervomotor a zárt hurkú szabályozási paraméterein belül működjön váratlan nyomatékcsúcsok nélkül.

Csomagolóipari gépek

A csapágy a csomagolóipar számára gyakran szembesül nagy ciklikussággal és időszakos mosási eljárásokkal. Míg a SIZJ12 gyárilag nem korrózióálló (lévén szénacél), sok csomagolómérnök a közvetlen nedvességtől védett területekre írja elő, vagy korrózióálló bevonatot alkalmaz. Az a képessége, hogy képes kezelni a fóliatömítő pofák vagy a kartondoboz-hajtogató mechanizmusok nagy sebességű oszcillációját, népszerű választássá teszi, különösen, ha automatizált kenőrendszerekkel kombinálják, amelyek folyamatos teljesítményt biztosítanak több millió cikluson keresztül.

A megfelelő választás SIZJ12 csapágy többet foglal magában, mint egyszerűen a méretek egyeztetését. A mérnököknek értékelniük kell a terhelés, a sebesség, a hőmérséklet és a környezeti tényezők kombinációját. A következő ellenőrzőlista felvázolja a figyelembe veendő kritikus paramétereket.

• Profil betöltése: Határozza meg az egyenértékű dinamikus terhelést (P) a tényleges radiális és axiális erők alapján. Kombinált terheléseknél használja a P = X·Fr Y·Fa összefüggést, ahol X és Y a csapágykatalógusban megadott tényezők. Győződjön meg arról, hogy a P kisebb, mint a 28 kN dinamikus terhelés a kívánt élettartamra vonatkozóan.
• Oszcillációs frekvencia: A nagyfrekvenciás alkalmazásoknál vegye figyelembe a keletkezett súrlódási hőt. Az acél-acél csapágyak megfelelő kenéssel akár 2 m/s csúszási sebességet is képesek kezelni. Magasabb frekvenciákon fontolja meg a kényszerkenést vagy a hűtést.
• Hőmérséklet boríték: 120°C feletti folyamatos működéshez válasszon magas hőmérsékletű zsírt, és ellenőrizze, hogy a ház anyagai kompatibilisek-e a hőtágulási együtthatókkal az előterhelési veszteség elkerülése érdekében.
• Környezetvédelmi tömítés: Poros vagy nedves környezetben fontolja meg védőcipők felszerelését, vagy a csapágyak korrózióálló bevonattal való kiegészítését. A SIZJ12 önmagában nem tartalmaz tömítéseket, ezért külső tömítésre lehet szükség.
• Eltérési követelmények: A SIZJ12 accommodates up to ±8 degrees of angular misalignment. Verify that the linkage geometry does not exceed this limit, especially under maximum deflection conditions.

Ellenőrzés számítással

A kiválasztási folyamat szemléltetésére vegyünk egy építőipari berendezés-rudazatot, amelynek sugárirányú csúcsterhelése 22 kN, axiális terhelési összetevője pedig 6 kN. A gömb alakú siklócsapágy terhelési tényezőit (X=1, Y=2,5 acél-acélon) alkalmazva az egyenértékű dinamikus terhelés P = 1,22 2,5,6 = 37 kN. Ez meghaladja a 28 kN dinamikus névleges értéket, ami azt jelzi, hogy nagyobb csapágyazásra vagy az axiális terhelés csökkentésére lenne szükség. Ez bizonyítja a pontos terheléselemzés fontosságát az idő előtti meghibásodások megelőzésében.

Összehasonlító elemzés: SIZJ12 vs. egyéb hüvelykes sorozatú rúdvégek

Míg a SIZJ12 egy nagy teljesítményű csapágy, hasznos megérteni, hogyan hasonlítható össze a többi szokásos hüvelykes sorozatú rúdvéggel, különösen a teherbírás és a menetméret tekintetében. Az alábbi táblázat összehasonlító áttekintést nyújt ugyanazon a családon belül.

Ez az összehasonlítás rávilágít arra, hogy a SIZJ12 kiegyensúlyozott középutat foglal el a hüvelykes sorozatban, 28 kN dinamikus terhelési besorolást kínálva, amely lényegesen magasabb, mint a kisebb SIZJ10, ugyanakkor kompaktabb, mint a SIZJ14. Ez optimális választássá teszi olyan alkalmazásokhoz, ahol a helyszűke miatt nem lehet nagyobb csapágyat használni, de a terhelési igény meghaladja a kisebb alternatívák lehetőségeit.

Karbantartás és élettartam optimalizálása

A SIZJ12 maximális élettartamának kinyeréséhez elengedhetetlen a proaktív karbantartási stratégia. Az acél az acélra konstrukció, bár robusztus, előnyös a rendszeres utánkenés és ellenőrzés.

Kenési intervallumok

Tipikus ipari alkalmazásoknál, amelyek mérsékelt terhelés és sebesség mellett működnek, 100-200 üzemóránként javasolt az újrakenés. Nagy ütési terhelésnek és törmeléknek kitett nagy teherbírású építőipari gépeknél ez az intervallum 40-50 órára csökkenthető. A csapágy zsírzószerelvényt tartalmaz az egyszerű utánkenés érdekében, és a legtöbb alkalmazáshoz jó minőségű EP (extrém nyomású) zsír használata javasolt, amelynek alapolaj viszkozitása ISO VG 150–220.

Kopásfigyelés

A sugárirányú hézag figyelése a leghatékonyabb módszer az acél-acél gömb alakú siklócsapágyak állapotának felmérésére. Ahogy a csapágy kopik, a hézag fokozatosan növekszik. Ha a sugárirányú hézag meghaladja a 0,15 mm-t (ami nagyjából 2-3-szorosa a kezdeti 0,05-0,08 mm-es hézagnak), a csapágyat ki kell cserélni, hogy elkerüljük a pontosság elvesztését és a szomszédos alkatrészek megnövekedett ütőterhelését. Ez a mérhető kopás előrehaladása lehetővé teszi a tervezett karbantartást, csökkentve a nem tervezett állásidőt.

Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Mit jelent a "SIZJ12" jelölés a csapágy típusa és mérete szempontjából?

A "SI" prefix indicates a steel-on-steel spherical plain bearing with a female thread. "ZJ" is a series code for inch-dimensioned rod ends, and "12" refers to the nominal bore size in sixteenths of an inch—in this case, 12/16 = 0.750 inch, although the actual bore is 0.500 inch for this design (the code can sometimes reflect outer ring size; always verify dimensions). The SIZJ12 has a 1/2-20 UNF female thread and is designed for heavy-duty applications.

2. kérdés: Használható a SIZJ12 víz alatti vagy erősen korrozív környezetben?

Nem, a szabványos SIZJ12 szénacélból készül, és nem korrózióálló. Tengeri vagy vegyi környezethez rozsdamentes acél vagy korrózióval bevont változatokat kell megadni. Alternatív megoldásként külső tömítés vagy védőburkolat is használható a csapágy nedvesség elleni védelmére, de az előnyben részesített megoldás az, hogy eleve korrózióálló anyagú csapágyat válasszunk.

3. kérdés: Mi a különbség a SIZJ12 és a SILZJ12 között?

A primary difference is the thread direction. SIZJ12 has a right-hand (standard) thread, while SILZJ12 has a left-hand thread. The SILZJ12 is used in applications where turnbuckle-style adjustments are needed, allowing two rod ends to be threaded onto a central rod to adjust its length without disassembling the connection.

4. kérdés: Hogyan kezeli a SIZJ12 az építőipari gépekben szokásos lökésterhelést?

A SIZJ12's high static load rating (≈36 kN) provides a significant safety margin against instantaneous shock loads. The steel-on-steel construction and hardened surfaces allow the bearing to absorb impact energy without fracturing or deforming, making it well-suited for the cyclic impact loads encountered in excavator and loader linkages.

5. kérdés: A SIZJ12 alkalmas nagy sebességű forgási alkalmazásokhoz?

Nem, a rúdvégi csapágyakat elsősorban oszcilláló vagy billenő mozgásra tervezték, nem folyamatos forgásra. A gömb alakú siklócsapágy csúszási sebességét általában 2 m/s alatt kell tartani. A nagy sebességű forgási alkalmazásokhoz a hagyományos gördülőcsapágy megfelelőbb lenne.

6. kérdés: Milyen kenést ajánlunk a SIZJ12-hez magas hőmérsékleten?

120°C-ig a szabványos lítium alapú EP-zsír elfogadható. 120°C és 200°C közötti hőmérsékleten poliurea vagy PTFE sűrítőanyaggal és nagy viszkozitású alapolajjal ellátott szintetikus zsír használata javasolt. 200°C felett a szilárd kenőanyagokat, például az MoS2-t vagy a grafitot közvetlenül a csúszófelületekre kell felhordani.
