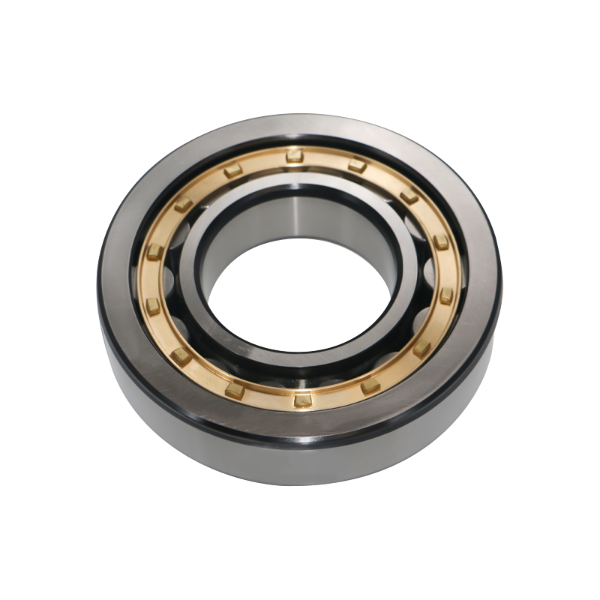

Miért kiváló az NU 309 hengeres görgős csapágy a motorok és sebességváltók tervezésében?

Kulcsszavak: Az NU 309 csapágy lebegő csapágyként kiváló

Azoknál a motor- és sebességváltó-konstrukcióknál, ahol a tengely hőtágulása kritikus probléma, a NU 309 csapágy a legmegbízhatóbb megoldást kínálja. Egyedülálló kialakítása – karimák nélküli belső gyűrű – lehetővé teszi a tengely szabad kitágulását vagy összehúzódását mindkét tengelyirányban, káros belső terhelések előidézése nélkül. Ez a képesség teszi az NU 309 hengergörgős csapágyat az előnyben részesített választássá a nagy sebességű, nagy teljesítményű hajtásrendszerek lebegő/nem helyhez kötött helyzetéhez, közvetlenül megelőzve az axiális termikus igénybevétel miatti idő előtti csapágyhibát.

A mérnökök az NU 309 csapágyat nemcsak nagy radiális teherbírása miatt választják ki, hanem e különleges, nélkülözhetetlen funkció miatt is. Megold egy alapvető mechanikai problémát, biztosítva a működési stabilitást és a hosszú élettartamot az ipari hajtóművektől a nagy villanymotorokig terjedő alkalmazásokban.

Tervezési anatómia: Miért nincsenek karimák a belső gyűrűn?

Az NU-stílusú csapágyak meghatározó jellemzője a beépített karimáktól teljesen mentes belső gyűrű. Mindkét karima a külső gyűrűn található, és vezeti a görgőt és a ketrec egységet. Ez a szándékos tervezés két kritikus műszaki előnnyel jár:

1. Korlátlan tengelyirányú mozgás
A tengely a belső gyűrűvel együtt axiálisan csúszhat a csapágyon belül. Ez lehetővé teszi a tengely hőtágulását vagy összehúzódását – ez gyakori jelenség a motorokban és a hajtóművekben az indítási és leállítási ciklusok során – anélkül, hogy káros axiális erők keletkeznének, amelyek egyébként túlterhelnék a csapágyat.

2. Pure Radial Load Support
Tisztán lebegő csapágyként az NU 309 hengergörgős csapágyat úgy tervezték, hogy csak nagy radiális terheléseket viseljen el. Szándékosan nem alkalmas axiális terhelésre. Ez a világos terhelési út-meghatározás lehetővé teszi a mérnökök számára, hogy a tengelyirányú terheléskezelést a tengely másik végén található, dedikált rögzítőcsapágyhoz (pl. mélyhornyú golyóscsapágyhoz vagy NUP-kialakítású csapágyhoz) rendeljék, optimalizálva a teljes rendszertervet.

Gyakorlatilag ez azt jelenti, hogy amikor egy NU 309 csapágyat ad meg, akkor egyetlen, jól meghatározott célú alkatrészt választ: a sugárirányú erők kezelésére, miközben a lineáris tengelynövekedést alkalmazza.

Teljesítménymutatók: terhelési besorolások és sebességi képességek

Az NU 309 csapágyméretei 45 mm furat (d) x 100 mm külső átmérő (D) x 25 mm szélesség (B) szerint vannak szabványosítva. Ezen a kompakt burkolaton belül a csapágy jelentős radiális teherbírást biztosít a görgők és a futópályák közötti vonalérintkezésnek köszönhetően. A szabványos NU 309 ECP csapágykialakításhoz a fő teljesítménymutatók a következők:

• Alapvető dinamikus terhelés (C): ~100,8 kN
• Alapvető statikus terhelés (C0): ~90 kN
• Határozó sebesség zsír/olaj kenéshez: ~6000 - 7500 ford/perc (a tervezési utótagtól (például ECJ, ECP vagy ECM) és a kenési módszertől függően)

Ezek az értékek megerősítik, hogy az NU 309 csapágyterhelési besorolása méretéhez képest kivételesen magas, így alkalmas nagy radiális terhelésű alkalmazásokhoz, mint például ipari sebességváltók nagysebességű tengelyei vagy fő hajtómotorok.

Kritikus összehasonlítás: NU 309 vs. NJ 309 vs. NUP 309

Az egysoros hengeres csapágytípusok közötti finom tervezési különbségek megértése elengedhetetlen a helyes alkalmazáshoz. Az alábbi táblázat segítségével megkülönböztetheti a NU 309 legközelebbi változatai közül:

Az NU 309 vs NJ 309 analízis végrehajtásakor a kulcsfontosságú döntési tényező az, hogy az alkalmazás megköveteli-e a csapágyak axiális tengelymozgását (válasszon NU-t), vagy valamilyen axiális terhelést is kezel (válasszon NJ). Az NU 309 csapágycsere vagy az SKF NU 309 megfelelője keresés gyakran ezekre a funkcionális specifikációkra összpontosít.

Alkalmazástechnika: gyakorlati felhasználási esetek

Az NU 309 a sebességváltó alkalmazásokhoz kivételesen gyakori, különösen a nagy sebességű bemenő tengelyen. Itt a tengely a nagy fordulatszámtól gyorsan felmelegszik, jelentős hőtágulást hozva létre. Az NU 309 szabad oldali vagy lebegő csapágyként működik, lehetővé téve ezt a tágulást anélkül, hogy axiális előterhelést okozna, ami túlmelegedéshez és beszoruláshoz vezethet. Hasonlóképpen, a lebegő csapágyas villanymotor-konfiguráció bevett gyakorlat egy bizonyos keretméret feletti motoroknál, amely megvédi a hajtóoldali és a nem hajtásvégi csapágyakat a hő által okozott meghibásodástól.

Egy másik gyakorlati példa az NU 309 kompresszoros alkalmazásokhoz. A csavaros vagy centrifugális kompresszorokban a forgórész tengelye jelentősen kitágul, amikor a gép eléri az üzemi hőmérsékletet. A forgórész nem tolóerő oldalán található NU 309 biztosítja a szükséges tengelyirányú szabadságot, biztosítva a rotorok közötti kritikus belső hézagok megtartását az optimális hatékonyság érdekében.

Kiválasztási útmutató: Utótagok és belső engedély

Az NU 309-es csapágy megadásakor az utótag kódok a teljesítményt befolyásoló kulcsfontosságú tervezési részleteket határozzák meg. Például:

• ECP: Üvegszál erősítésű PA66 ketrec, görgőközpontú. Jó szilárdságot és nagy sebességű képességet kínál.
• ECM: Megmunkált sárgaréz ketrec, görgős vezetésű. Alkalmas magasabb hőmérsékletekhez és igényes körülményekhez.
• EB: Préselt acél ketrec, görgős vezetésű. Robusztus, költséghatékony lehetőség.

Ugyanilyen fontos a megfelelő NU 309 csapágyhézag kiválasztása. Azoknál az alkalmazásoknál, ahol a belső és a külső gyűrűk között nagy a hőmérséklet-gradiens, gyakran C3 (a normálnál nagyobb) radiális belső hézag szükséges. Az NU 309 ECP/C3 csapágy megadása biztosítja, hogy a csapágy még súlyos hőmérsékleti viszonyok között se kerüljön negatív hézagba, ami drasztikusan csökkentené az élettartamát.

A régebbi berendezésekkel rendelkező mérnökök számára létfontosságú az NU 309-es csapágyak megfelelőjének vagy a pontos NU 309-es csapágycsere lehetőségeinek ismerete. Mindig egyeztesse a méreteket, a terhelési értékeket, a tervezési utótagot (ECP, ECM stb.) és a belső hézag fokozatot (pl. C3), hogy biztosítsa a közvetlen és megbízható helyettesítést. Az NU 309 csapágyak működési hőmérsékleti tartományának és a kenési követelményeknek megfelelő megértése szintén kritikus fontosságú a számított L10 élettartam eléréséhez.
