2206 AV Nilos gyűrű felszerelése (Lépésről lépésre)

A helyes telepítéshez a 2206 AV A Nilos gyűrűt úgy helyezze el, hogy a domború (nyitott) oldala a csapágypálya felé mutasson. A gyűrűnek egy síkban kell illeszkednie a csapágy külső gyűrűjéhez. A 2206 AV Nilos gyűrű tervezési hézaga c = 0,3 mm, amelynek torzulásoktól mentesnek kell maradnia. Használjon lapos sodrót vagy prést egyenletes erővel a kerület mentén – soha ne ütögesse közvetlenül a tömítést.

Mitől más a 2206 AV Nilos gyűrű?

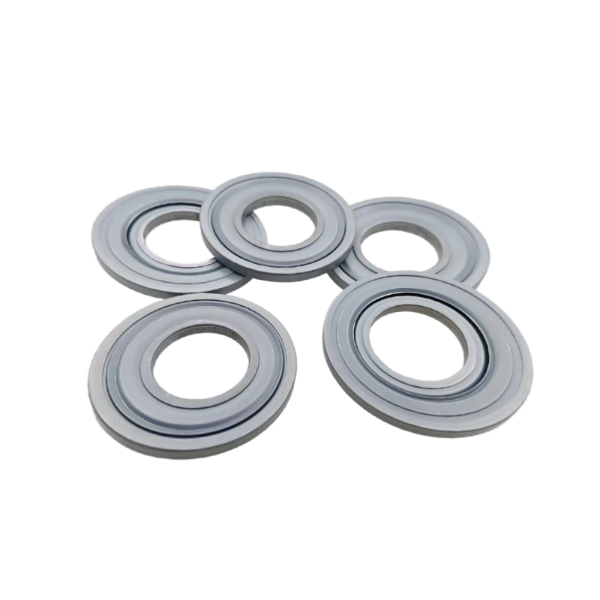

A 2206 AV Nilos gyűrű egy precíziós fém labirintustömítés, nem pedig gumi ajakos tömítés. Meghatározott geometriájú formázott acélgyűrűből áll. A szabványos méretek szerint ennek a Nilos-gyűrűnek a belső átmérője (d) 30 mm, a külső átmérője (D) 56,2 mm, a szélessége (a) 44 mm, a peremmagassága (i) pedig 2,5 mm. Az acél vastagsága (c) 0,3 mm. Ez a merev kialakítás érintésmentes labirintust hoz létre, amely megtartja a zsírt, miközben lehetővé teszi a szabad forgást, ellentétben a súrlódást és kopást okozó gumitömítésekkel.

A 2206 AV Nilos gyűrű lépésről lépésre történő telepítése

1. Ellenőrizze a csapágyat és a ház furatát

A 2206 AV Nilos gyűrű felszerelése előtt ellenőrizze, hogy a csapágy külső gyűrűje és a ház válla tiszta, száraz és sorjamentes-e. Bármely 0,05 mm-nél nagyobb részecske fel tudja emelni a Nilos gyűrűt, tönkretéve a pontos 0,3 mm-es hézagot.

2. Határozza meg a helyes tájolást

Tartsa a 2206 AV Nilos gyűrűt úgy, hogy a nyitott oldala (az az oldal, ahol látható horony vagy mélyedés) a csapágy belső gyűrűje felé nézzen. A laposabb, zárt oldalnak kifelé kell néznie. Ha ezt a Nilos gyűrűt hátrafelé szereli be, akkor a törmelék a csapágyba szorul, ami gyors kopást okoz.

3. Alkalmazzon egyenletes nyomást az ülésre

Használjon lapos hüvelyű karmantyús prést vagy hidraulikus prést, amely csak a 2206 AV Nilos Ring külső peremével érintkezik. Az ajánlott rögzítési erő 1,5 – 3,0 kN. Ha nem áll rendelkezésre prés, használjon puha felületű kalapácsot és a külső átmérőnek (56,2 mm) megfelelő cső alakú sodrót. Csillagmintával koppintson – 6-8 enyhe koppintás – a billenés elkerülése érdekében.

4. Ellenőrizze a végső hézagot és beállítást

A 2206 AV Nilos Ring felszerelése után a gyűrű és a csapágy belső gyűrűje közötti radiális hézagnak 0,2-0,4 mm-nek kell lennie. Használjon hézagmérőt négy ponton (0°, 90°, 180°, 270°). A 0,1 mm-nél nagyobb eltérés hibás beállítást jelez. A tengelyirányú hézagnak (c) a tervezett 0,3 mm-en kell maradnia – minden csökkenés azt jelenti, hogy a Nilos gyűrű deformálódott.

A 2206 AV Nilos Ring kritikus méretei

Ennek a Nilos-gyűrűnek a pontos beszerelése a tömítés és a csapágyméretek illeszkedésétől függ. Alább láthatók a kulcstűrések:

• Belső átmérő (d) : 30,0 mm ±0,1 mm
• Külső átmérő (D) : 56,2 mm 0,1 / -0,0 mm
• szélesség (a) : 44,0 mm ±0,2 mm
• Ajkak magassága (i) : 2,5 mm ±0,05 mm
• Fém vastagsága (c) : 0,3 mm ±0,02 mm

Az ezen tűréshatárokat meghaladó eltérések vagy blokkolják a csapágyat (ha a Nilos gyűrű túl szoros), vagy lehetővé teszik a szennyeződés bejutását (ha túl laza). Telepítés előtt mindig mérje meg.

Gyakori hibák a Nilos gyűrű felszerelésekor

• Fordított tájolás : A 2206 AV Nilos Ring nem tudja eltávolítani a törmeléket hátrafelé szerelve. A zsír belülről távozik 50-100 óra ahelyett, hogy több ezer órát tartana.
• Túlhúzás vagy közvetlen kalapálás : A torzítás megváltoztatja a c = 0,3 mm távolság közel nullához. A Nilos gyűrű dörzsöli a belső gyűrűt, meleget és zajt okozva perceken belül működés közben.
• Excentrikus ülés : A Nilos gyűrű egyik oldala mélyebben ül, mint a másik. Ez változtatható (0,1 mm-től 0,5 mm-ig terjedő) rést hoz létre, amely lehetővé teszi, hogy a részecskék nagyobbak, mint 150 µm hogy belépjen a csapágyba.
• Alulméretezett drift használata : Kisebb sodródás, mint 56,2 mm az erőt a Nilos gyűrű ajkára koncentrálja, tartósan deformálva a finom labirintusprofilt.

Kerülje el ezeket a hibákat megfelelő méretű présszerszám használatával (érintkező átmérője = 56,2 mm ) és még egyszer ellenőrizze a tájolást, mielőtt leülné 2206 AV Nilos Ring .

Hogyan ellenőrizhető a Nilos gyűrű sikeres telepítése

A gomb megnyomása után 2206 AV Nilos Ring a házba, végezzen két gyors ellenőrzést:

• Forgatási teszt : Forgassa el kézzel a csapágy belső gyűrűjét. Forognia kell simán, kaparó hang nélkül . Bármilyen ellenállás azt jelenti, hogy a Nilos gyűrű hozzáér a forgó részhez.
• Öblítse le az üléseket : A outer edge of the 2206 AV Nilos Ring kell lennie sima vagy süllyesztett 0,1 mm-ig a ház homlokzata alatt. A 0,2 mm-nél nagyobb kiemelkedés hiányos illeszkedést jelez.

Ha mindkét feltétel teljesül, ez a Nilos gyűrű biztosítja a kívánt labirintus hatást – visszatartja a zsírt és blokkolja a durva port (a 30 µm-nél kisebb részecskék általában ártalmatlanok).

A 2206 AV Nilos Ring felszereléséhez szükséges eszközök

• Arbor prés vagy hidraulikus prés (ajánlott erő: 1,5 – 3,0 kN )
• Lapos, csőszerű sodródás >30 mm belső átmérővel és külső átmérővel 56,2 mm
• Talajmérő készlet (0,05–1,0 mm)
• Tiszta, szöszmentes kendő és izopropil-alkohol
• Digitális tolómérő (ellenőrizendő d=30 mm és D=56,2 mm telepítés előtt)

A megfelelő szerszámok használata megakadályozza a torzulást és biztosítja a 0,3 mm a Nilos gyűrű tervezési távolsága megmarad.

A gyakran ismételt kérdések a 2206 AV Nilos Ring termékkel kapcsolatban

Használható-e újra a 2206 AV Nilos Ring eltávolítása után?

Nem. A 2206 AV Nilos Ring egy precíziósan alakított fém alkatrész, amely préselés közben enyhén deformálódik. Az eltávolítás szinte mindig megváltoztatja a c=0,3 mm vastagságot, vagy lapos foltokat hoz létre a labirintusprofilon. Mindig új Nilos gyűrűt használjon a megbízható tömítés érdekében.

Milyen házfurat szükséges ehhez a Nilos gyűrűhöz?

A 2206 AV Nilos gyűrűhöz 56,2 mm H7 tűréssel rendelkező házfurat szükséges (általában 56,2 0,03 / -0,0 mm). Az 56,25 mm-nél nagyobb furat nem rögzíti a Nilos gyűrűt – elfordulhat vagy kieshet. Ha a furat elkopott, használjon fémtömítésekhez előírt rögzítőanyagot, vagy cserélje ki a házat.

Kenőanyagot kell kenni a Nilos gyűrűre beszerelés előtt?

Enyhén olajozza be a ház furatát és a 2206 AV Nilos Ring külső peremét vékony zsírral (pl. NLGI 2). Ne engedje, hogy zsír kerüljön a Nilos gyűrű labirintushornyába – vonzza a dörzshatású port. A c = 0,3 mm belső hézagnak száraznak kell maradnia, hogy valódi labirintusként működjön.

Miben hasonlít a Nilos gyűrű a gumi tömítőgyűrűhöz?

Ellentétben a súrlódást okozó gumitömítésekkel (0,1–0,3 Nm húzónyomaték), a 2206 AV Nilos Ring érintésmentes fémtömítés – közel nulla súrlódást biztosít. A gumitömítések 100°C felett meghibásodnak, míg ez a Nilos gyűrű 200°C-ot bír. A Nilos gyűrű azonban nem tud olyan hatékonyan tömíteni folyadékok vagy nagyon finom por (<10 µm) ellen, mint az érintkező ajak tömítése. Válasszon a működési feltételek alapján.

Teljesítményelvárások a Nilos gyűrű helyes beszerelése után

Amikor a 2206 AV Nilos Ring megfelelően van felszerelve (a csapágy felé nyitott oldal, egyenletes 0,3 mm hézag, nincs torzulás), a csapágy eléri:

• Zsír visszatartás: >95% Az eredeti zsír 2000 óra után mérsékelt fordulatszámon (3000 ford./perc).
• Szennyezőanyag kizárása: nagyobb részecskék, mint 0,1 mm hatékonyan blokkolják.
• Hőmérséklet emelkedés: Kevesebb, mint 10°C környezeti érték felett a Nilos gyűrű érintésmentes labirintus kialakítása miatt.

A beszerelési eljárástól való eltérések 50-200 órán belül idő előtti csapágyhibát okoznak. A 2206 AV Nilos gyűrűt mindig precíziós alkatrészként kezelje – óvatosan kezelje, megfelelően szerelje fel, és több ezer órán keresztül védi a csapágyat.
