Hogyan válasszuk ki a megfelelő szögletes érintkező golyóscsapágyat nagy sebességű alkalmazásokhoz?

A nagy sebességű forgó gépek optimális gördülő alkatrészének kiválasztása a működési feltételek, a belső geometria és a hőkezelés mélyreható megértését igényli. A precíziós gépek között szögérintkező golyóscsapágyak az előnyben részesített választás, mivel képesek kezelni a kombinált radiális és axiális terheléseket, miközben fenntartják a nagy forgási sebességet.

A nagy sebességű üzemeltetés követelményeinek megértése

A nagy sebességű alkalmazások – mint például a szerszámgépek orsói, turbófeltöltők, nagyfrekvenciás motorok és repülőgép-kisegítő erőművek – egyedi követelményeket támasztanak a csapágyak teljesítményével szemben. Az elsődleges kihívások közé tartozik a centrifugális erő növekedése, a hőtágulás, a kenőanyag film lebomlása és a ketrec instabilitása. A mérsékelt fordulatszámon jól működő csapágy nagy forgási sebesség mellett idő előtt meghibásodhat a túlzott hőképződés vagy az elégtelen belső hézag miatt.

E kihívásoknak való megfelelés érdekében a mérnököknek több paramétert is értékelniük kell: érintkezési szöget, precíziós minőséget, a ketrec anyagát, a kenési módszert és az előfeszítést. A megfelelő kombináció alacsony hőmérséklet-emelkedést, nagy merevséget és hosszabb élettartamot biztosít.

Miért kiválóak a szögletes golyóscsapágyak nagy sebességgel

A mélyhornyú golyóscsapágyakkal ellentétben a szögletes érintkező golyóscsapágyak meghatározott érintkezési szöggel vannak kialakítva a golyók és a futópályák között. Ez a szög lehetővé teszi jelentős tengelyirányú terhelések támogatását, miközben nagy forgási sebességet tesz lehetővé. Minél kisebb a golyó átmérője a pályakörhöz képest, és minél könnyebb a ketrec, annál kisebb a centrifugális erő nagy sebességnél.

A legtöbb nagysebességű ipari alkalmazáshoz a 15°-os vagy 25°-os érintkezési szögű csapágyakat részesítik előnyben a 40°-os csapágyakkal szemben. A csökkentett érintkezési szög csökkenti a termelt hőt, és nagyobb határsebességet tesz lehetővé. A 7308-as csapágy adatlapjának áttekintésekor az érintkezési szöget olyan utótagok jelzik, mint az „AC” (25°) vagy a „B” (40°). Az ultragyors orsókhoz 15°-os változat is megadható, bár ez kevésbé gyakori a 7308-as méretben.

A 7308-as csapágysorozat esettanulmányként

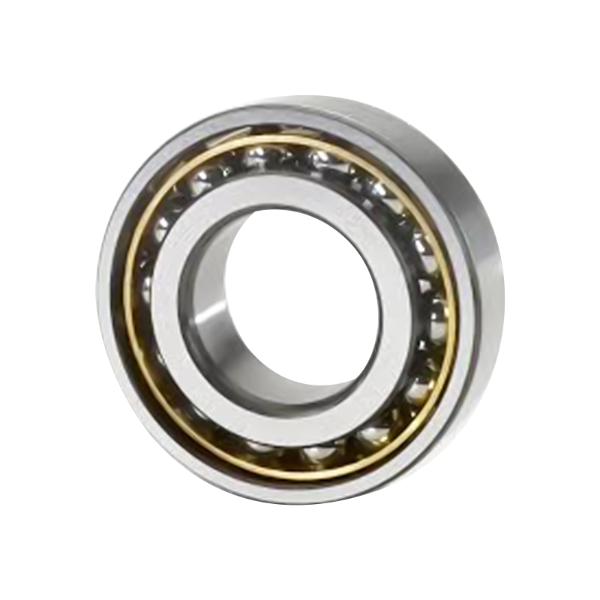

A 7308-as csapágy egy közepes méretű, szögletes érintkező golyóscsapágy 40 mm furattal, 90 mm külső átmérővel és 23 mm szélességgel. Széles körben használják általános célú orsókban, szivattyúkban, kompresszorokban és sebességváltókban. Népszerűsége a teherbírás és a sebesség közötti egyensúlyból fakad. A 7308-as családon belül azonban számos olyan változat létezik, amelyek jelentősen befolyásolják a nagy sebességű teljesítményt.

A 7308-as család legfontosabb változatai

A nagy sebességű alkalmazásokhoz való beszerzéskor a ketrec kialakítása és anyaga kritikusak. A poliamid (nylon) ketrecek könnyűek és kiváló nagy sebességű jellemzőket kínálnak. A 7308 BEP csapágy egy általános változatot képvisel poliamid ketreccel és 40°-os érintkezési szöggel. Míg a 40°-os szög nagyobb axiális merevséget biztosít, több hőt termel, mint a 25°-os megfelelője. Valójában nagy sebességű alkalmazásokhoz egyes mérnökök a sárgaréz- vagy PEEK-kalitkás AC típust részesítik előnyben.

Az alábbi táblázat összefoglalja a nagy sebességű kiválasztás szempontjából releváns főbb változatokat.

Azokban az alkalmazásokban, ahol a sebességkorlátozás az elsődleges megkötés, a 7308-as csapágy 25°-os érintkezési szöggel és könnyű kalitkával jobb lehet a gyakoribb 40°-os típusoknál, még akkor is, ha az axiális teherbírás némileg csökken.

Kiválasztás belső hézag és előtöltés alapján

A nagy sebességű működés a belső hézag gondos ellenőrzését igényli. Nagyobb sebességnél a centrifugális erő kifelé nyomja a golyókat, és a belső gyűrű kitágul, míg a külső gyűrű hidegebb maradhat. Ez csökkentheti a belső radiális hézagot, és interferenciához vagy túlzott előterheléshez vezethet. Ezért a nagy sebességre szánt csapágyakat a normálnál nagyobb belső hézaggal kell kezdeni, jellemzően C3 vagy akár C4 osztályú.

A párban vagy készletben használt szögérintkezős golyóscsapágyaknál az előfeszítés döntő tényező. A nagy sebességű orsókhoz szinte mindig enyhe előfeszítést írnak elő, míg a nagy előfeszítést az alacsony fordulatszámú, nagy merevségű alkalmazásokhoz tartják fenn. A gyártók előfeszítési osztályokat (pl. könnyű, közepes, nehéz) biztosítanak, amelyek közvetlenül befolyásolják a maximálisan elérhető forgási sebességet.

Ha egy 7308-as csapágyat 10 000-es fordulatszámú orsóhoz értékelünk, akkor a C3 hézaggal rendelkező enyhe előfeszítés a tipikus kiindulási pont. Ezzel szemben a közepes előfeszítéssel megrendelt 7308 BEP csapágy 8000 ford./perc felett túlmelegedhet, hacsak nem alkalmaznak speciális hűtési intézkedéseket.

A ketrecek anyagai és szerepük a sebességben

A ketrec elválasztja és vezeti a gördülő elemeket. Nagy sebességnél a ketrec tömege és a súrlódás válik uralkodóvá. A könnyű anyagok csökkentik a ketreckarok centrifugális terhelését. Az alábbiakban összehasonlítjuk a szögérintkezős golyóscsapágyak általános kalitkáinak anyagait.

A legtöbb nagy sebességű, 120 °C alatti üzemi hőmérsékletű alkalmazáshoz a poliamid ketrec kínálja a legjobb sebesség-költség arányt. Ez magyarázza a 7308 BEP csapágy népszerűségét az általános célú, nagy sebességű forgó berendezésekben.

Kenési stratégia nagy sebességű szögérintkezős golyóscsapágyakhoz

A kenés vitathatatlanul a legfontosabb tényező, amely befolyásolja a nagy sebességű csapágyak élettartamát. Két fő módszert alkalmaznak: olaj-levegő kenést (olajköd vagy olajsugár) és zsírkenést. Mindegyikhez más-más sebességkorlátozás tartozik.

• Zsírkenés egyszerűbb és tisztább, de az alapolaj viszkozitása és sűrítő típusa határt szab a fordulatszámnak. Szintetikus olajokat (PAO vagy észter) és alacsony viszkozitású alapolajokat tartalmazó nagy sebességű zsírok szükségesek. A 7308-as csapágyak esetében a zsírkenés általában az olajkenés határértékének 60–70%-áig terjedő fordulatszámot támogatja.
• Olaj-levegő kenés a legnagyobb sebességet biztosítja. Pontos mennyiségű olajat fecskendeznek be egy légáramba, lehűtve a csapágyat kenés közben. Ez a módszer kötelező a 40 mm-es furatosztályban 20 000 ford./percnél nagyobb fordulatszámú, ultra-nagy fordulatszámú orsóknál.

Ha 7308-as csapágyat választ folyamatos nagy sebességű alkalmazáshoz, ellenőrizze a kenőanyag fordulatszám-paraméterét (n*dm érték). A dm érték (a osztás átmérője mm-ben × fordulatszám ford./percben) egy 7308-as csapágy esetében körülbelül 65 mm × ford./perc. 500 000 feletti dm-értékeknél a zsír marginálissá válik, és olaj-levegő javasolt.

Precíziós osztályok: mikor szükségesek?

A nagy sebességű alkalmazások jó futási pontosságot igényelnek a vibráció és az egyensúlyhiány elkerülése érdekében. A precíziós osztályok olyan szabványokat követnek, mint az ISO P6, P5 és P4 (vagy ABEC 3, 5, 7). A szabványos 7308-as csapágy általában P0 (normál), alkalmas általános ipari fordulatszámokhoz közepes fordulatszámig. A nagy sebességű orsóknál gyakran P5 vagy akár P4 van megadva.

Az alábbi táblázat megfelel a precíziós osztálynak a tipikus nagysebességű alkalmazásoknak.

A legtöbb felhasználó számára, aki nagy sebességű környezetben 7308 BEP csapágyat fontolgat, a P5 az ajánlott minimális precíziós fokozat a vibráció okozta kopás elkerülése érdekében.

Gyakori választási hibák, amelyeket el kell kerülni

Még a tapasztalt mérnökök is néha rosszul választanak nagy sebességet. A leggyakoribb hibák a következők:

• 40°-os érintkezési szög kiválasztása, amikor a 25°-os is elegendő. Míg a 40° nagyobb axiális merevséget kínál, több hőt termel. A sebesség által dominált alkalmazásoknál a 25°-os szögletes érintkező golyóscsapágy gyakran jobb.
• A kenőanyag sebességkorlátozásának figyelmen kívül hagyása. A nem megfelelő zsírral ellátott jó minőségű csapágy gyorsan meghibásodik. Mindig ellenőrizze a zsír sebességtényezőjét (n*dm).
• Túlterhelés. A túl nagy előterhelés növeli a súrlódást és a hőt. Nagy sebességnél a kis előfeszítés szinte mindig megfelelő.
• Zárt (tömített) csapágy kiválasztása nagy sebességhez. A tömítések súrlódást és hőt okoznak. Körülbelül 8000 ford./perc feletti fordulatszámokhoz egy 7308-as csapágyon nyitott kivitelre van szükség olajkenéssel.
• Acél ketrecek használata megfelelő olajáramlás nélkül. Az acélketrecek több kenőanyagot igényelnek a csúszósúrlódás kezelésére; A poliamid vagy a PEEK ketrecek eredendően nagyobb sebességgel bírnak.

A specifikáció gyakorlati lépései

Ha nagy sebességű forgó szerelvényhez szögletes érintkező golyóscsapágyat határoz meg, kövesse az alábbi sorrendet:

Határozza meg a szükséges fordulatszámot rpm-ben és a furat méretét. 7308-as csapágy esetén ellenőrizze, hogy a tengely átmérője 40 mm.

Számítsa ki az n*dm értéket. Ha meghaladja a 400 000-et, tervezzen olajkenést.

Válassza ki az érintkezési szöget. Használjon 25°-ot a sebesség-prioritáshoz, 40°-ot az axiális terhelési prioritáshoz.

Válassza ki a ketrec anyagát. Poliamid általános nagy sebességhez, PEEK extrém körülményekhez.

Adja meg a belső hézagot – C3 minimum.

Válasszon előfeszítést: könnyű a nagy sebességhez, közepes a közepes sebességhez, jó merevséggel.

Döntse el a precíziós osztályt: P5 a legtöbb nagy sebességű orsóhoz, P4 az ultraprecízióhoz.

Erősítse meg a kenési módszert és a kenőanyag típusát a gyártó adataival.

A 7308 BEP csapágyak általános célú orsójában 9000 ford./perc fordulatszámig a szintetikus nagysebességű zsírral, kis előterheléssel és P5-ös pontossággal történő zsírkenés kiegyensúlyozott specifikációt jelentene.

Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Használható-e szabványos 7308-as csapágy nagy fordulatszámon?
A szabványos 7308-as csapágyak acélkosárral, normál hézaggal és zsírkenéssel mérsékelt fordulatszámra (általában 5000 ford./perc alatt) korlátozottak. Nagy sebességű használathoz poliamid kosárral, C3 hézaggal és megfelelő kenőanyaggal ellátott változat szükséges.

2. kérdés: Mi a különbség a 7308-as csapágy és a 7308-as BEP csapágy között?
A 7308-as csapágy általában az alapkialakításra utal, meghatározatlan kalitkával és hézaggal. A 7308 BEP csapágy kifejezetten 40°-os érintkezési szöget jelez az üvegszál erősítésű poliamid ketreccel, amely kisebb centrifugális tömeget és nagyobb sebességet kínál, mint az acélkereces változatok.

3. kérdés: Melyik kenőanyag a legjobb a nagy sebességű szögérintkezős golyóscsapágyakhoz?
n*dm 500 000 alatti fordulatszámokhoz alacsony viszkozitású alapolajjal (pl. PAO 32 vagy 46) rendelkező szintetikus zsír megfelelő. E küszöbérték felett olaj-levegő kenés szükséges nagyon könnyű olajjal (ISO VG 10-22).

4. kérdés: Honnan tudhatom, hogy szükségem van-e P5 pontosságra a 7308-as csapágyamhoz?
Ha az alkalmazás 8000 ford./perc felett fut, és alacsony vibrációt igényel (pl. CNC orsó, köszörűorsó), adja meg a P5 értéket. Hasonló fordulatszámú szivattyúk vagy ventilátorok esetén a P0 vagy a P6 elfogadható.

5. kérdés: Kicserélhetem a 7308 AC csapágyat egy 7308 BEP csapágyra?
Csak akkor, ha az axiális terhelés iránya és nagysága kompatibilis. Az AC típus 25°-os, míg a BEP 40°-os érintkezési szöggel rendelkezik. A cseréhez ellenőrizni kell, hogy a rendszer elviseli-e a 40°-os kialakítás nagyobb hőtermelését, és elfogadható-e az axiális merevség változása.

Következtetés

A nagysebességű alkalmazásokhoz megfelelő szögletes érintkező golyóscsapágy kiválasztásához kiegyensúlyozni kell az érintkezési szöget, a kosár anyagát, a belső hézagot, az előfeszítést, a kenést és a precíziós minőséget. A 7308 csapágycsalád sokoldalú platformot kínál, a 7308 BEP csapágy pedig erős megoldást jelent a közepes sebességű, általános célú orsókhoz. A valódi nagysebességű működés érdekében előnyben részesítse a 25°-os érintkezési szöget, a könnyű poliamid- vagy PEEK-ketreceket, a könnyű előterhelést és az olajkenést, ahol az n*dm meghaladja az 500 000-et. A fent vázolt strukturált megközelítés követésével a mérnökök hosszú élettartamot és stabil teljesítményt érhetnek el még igényes forgási sebesség mellett is.
