Keresztgörgős csapágy beépítési útmutató: Alapelvek és bevált gyakorlatok
Melyek a keresztgörgős csapágyak beszerelésének kritikus alapelvei és bevált gyakorlatai az optimális teljesítmény, precizitás és élettartam biztosítása érdekében a nagy igényű ipari alkalmazásokban?
A keresztgörgős csapágyak a precíziós alkatrészek egy külön osztályát képviselik, amelyeket úgy terveztek, hogy egyszerre alkalmazkodjanak a kombinált radiális, axiális és nyomatéki terhelésekhez. Egyedülálló konfigurációjuk – hengeres görgők, amelyek tengelyei felváltva 90°-ban vannak elhelyezve a V-alakú futópályákon belül – kivételes merevséget és forgási pontosságot tesz lehetővé kompakt lábnyom mellett. A kompakt, könnyű alkalmazásokban legszélesebb körben alkalmazott változatok közé tartozik a RAU6008 csapágy , RAU7008 csapágy és RAU8008 csapágy, ezért az ultravékony keresztmetszeti geometriával jellemezhető RAU sorozatba tartozik.
A megfelelő telepítés az egyetlen legfontosabb tényező, amely meghatározza, hogy a keresztgörgős csapágy teljes teljesítménypotenciálját nyújtja-e, vagy idő előtt leromlik.
Telepítés előtti előkészítés
A szennyeződés elkerülése érdekében a telepítést szárazon, tiszta környezetben kell elvégezni. Minden illeszkedő alkatrész – csapágyházak, tengelyek és kapcsolódó alkatrészek – alapos tisztítást igényel a szennyeződések, olajmaradványok és fémsorja eltávolítása érdekében. Az ellenőrzés során meg kell győződni arról, hogy a megmunkált felületek megfelelnek-e a síkságra, merőlegességre, kerekségre és hengerességre vonatkozó meghatározott tűréseknek, mivel ezek a geometriai jellemzők közvetlenül befolyásolják az összeszerelés pontosságát, és megakadályozzák az excentrikus terhelésből származó feszültségkoncentrációkat.
Az osztott típusú keresztgörgős csapágyaknál a szállítás közbeni szétválást megakadályozó rögzítőcsavarokat beszerelés előtt meg kell lazítani. Ha a hasított belső vagy külső gyűrű kerületi eltérést mutat az illesztésnél, a behelyezés előtt javasolt műanyag kalapáccsal korrigálni.
Telepítési eljárás
Vékony keresztmetszetű felépítésüknek a keresztgörgős csapágyak hajlamosak megbillenni a házakba vagy a tengelyekre való behelyezéskor. Ennek elkerülése érdekében a csapágyat tökéletesen vízszintes helyzetben kell tartani a behelyezési folyamat során. Műanyag vagy műgyanta kalapács segítségével egyenletesen ütögesse meg a csapágyat a kerülete mentén – a tengelyre való behelyezéskor a belső gyűrűt, a házba való behelyezéskor pedig a külső gyűrűt ütögesse, miközben fokozatosan haladja előre. Folytassa mindaddig, amíg egy hangjelzés nem jelzi a teljes érintkezést a referenciavállalkozással.
A csekély interferenciával járó interferencia-illesztésű alkalmazásoknál persely és kalapács használható egyenletes nyomás kifejtésére a gyűrű végfelületén. Nagyobb interferencia esetén előnyösebb a hőtágulási módszerek – olajfürdő vagy indukciós melegítés 80°C és 100°C között, de legfeljebb 120°C. A későbbi hűtés biztonságos rögzítést igényel anyákkal vagy azzal egyenértékű eszközökkel, hogy megakadályozzák a tengelyirányú hézag kialakulását az összehúzódás miatt.
Karimás rögzítés és csavarok meghúzása
A rögzítőkarimát először a csapágy fölé kell helyezni, és finoman meg kell rázni a csavarlyuk beállításához. Kézzel helyezze be a csavarokat, hogy bizonyosodjon arról, hogy a menet akadálytalanul behelyezhető. A meghúzásnak három-négy lépésben kell történnie, átlós sorrendben az egyenletes terheléselosztás érdekében. Az osztott belső vagy külső gyűrűk rögzítésekor forgassa el a beépített ellendarabot körülbelül 90°-kal az egyes meghúzási lépések között (négy-öt fordulat), hogy kijavítsa az esetleges illesztési eltéréseket. Használjon nyomatékkulcsot a talált értékek eléréséhez; az acél házakhoz és karimákhoz referencia szabványos nyomatéktáblázatok csavar规格 alapján.
Tartószerkezet és karima tervezési szempontok
A keresztgörgős csapágyak vékony keresztmetszetű szerkezetek; következésképpen a tartóházak és a szorítóperemek merevsége gondos tervezést igényel. Az elégtelen merevség megállapítása a hasított gyűrűk egyenletes befogását, ami nyomatéki terhelések hatására deformálódhat, és egyenetlen görgő érintkezést sikerült – ez az állapot minőségrontja a csapágy teljesítményét.
Tervezési viszonyítási alapként a ház falvastagsága nem lehet kevesebb, mint a csapágy keresztmetszeti magasságának 60%-a. A karima vastagságát általában a csapágyszélesség 0,5-1,2-szeres tartományában adják meg. A karima elemei között 0,5 mm-es hézag szabványos. A fokozott pontosságot igénylő alkalmazásoknál a karima lépcsőzetes kialakítás és a lépésmagasság felületi csiszolással történő rögzítés lehetővé teszi a precíz szorítóerő szabályozását. Acél karimák esetén általában 0,02-0,05 mm-es interferencia javasolt.
Tájolás és terhelési zóna pozicionálás
A RAU sorozatú csapágyak külső gyűrűjén görgős töltőnyílás található, amely dugóval van lezárva. A beszerelés során ügyeljen arra, hogy ez a dugó helyzete ne essen egy maximálisan igénybe vett zónával. Hasonlóképpen, az osztott külső gyűrűs csapágyak esetében a hasított csuklót az elsődleges terhelés irányától távol kell elhelyezni. Ezen orientációs elvek betartása minimálisra csökkenti a feszültségkoncentrációkat és optimalizálja a terhelés eloszlását a görgőn.
Telepítés utáni ellenőrzés
Az összeszerelést követően kézzel forgassa el a tengelyt vagy a házat a zavartalan működés érdekében. Folytassa a motoros terhelés nélküli, alacsony fordulatszámú üzemmóddal, növelve a sebességet és a terhelést, mindig figyeli a rendellenes zajt, rezgést vagy hőmérséklet-emelkedést. Az esetleges rendellenességek leállítást és kivizsgálást igényelnek az azonnali üzembe helyezés előtt.
A RAU sorozat termékeinek áttekintése

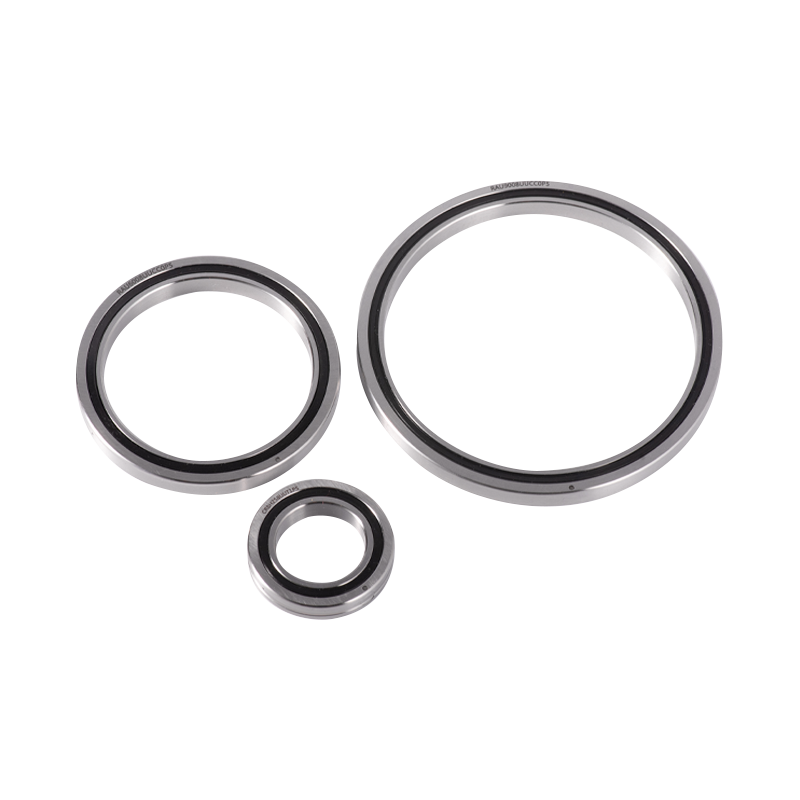

A RAU sorozat a keresztgörgős csapágyak ultrakompakt változatát képviseli gyűrű, amely a belső és külső gyakorlati határig történő minimalizálásával érnek el. Ez a legjobb súlyérzékeny és helyszűke alkalmazásokhoz, beleértve az ipari robotcsuklókat, precíziós forgóasztalokat, közvetlen hajtású motorokat, orvosi műszereket és CNC megmunkáló központokat. A RAU sorozatú csapágyak integrált belső és külső gyűrűszerkezettel rendelkeznek, amelyek kompatibilisek a belső és a külső gyűrű forgásával.

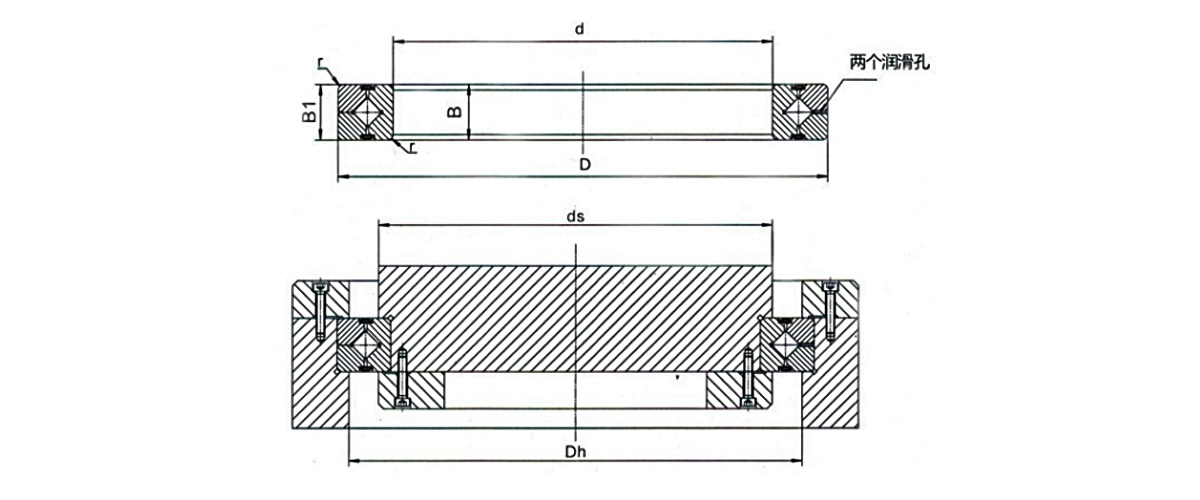

RAU6008, RAU7008 és RAU8008 csapágy Műszaki adatok
| Paraméter | RAU6008 | RAU7008 | RAU8008 |
|---|---|---|---|
| Furat átmérő (d) | 60 mm | 70 mm | 80 mm |
| Külső átmérő (D) | 76 mm | 86 mm | 96 mm |
| A görgő emelkedési körének átmérője (dp) | 67 mm | 77 mm | 87 mm |
| szélesség (B) | 8 mm | 8 mm | 8 mm |
| Vállmagasság (ds / Dh) | 63,5 mm / 70,5 mm | 73,5 mm / 80,5 mm | 83,5 mm / 90,5 mm |
| Dinamikus terhelési besorolás (Cr) | 5,68 kN | 5,98 kN | 6,37 kN |
| Statikus terhelési besorolás (Cor) | 8,68 kN | 9,80 kN | 11,3 kN |
| mise | 0,09 kg | 0,10 kg | 0,11 kg |
| Anyag | GCr15 magas széntartalmú króm csapágyacél (átedzett) | GCr15 magas széntartalmú króm csapágyacél (átedzett) | GCr15 magas széntartalmú króm csapágyacél (átedzett) |
| Rendelkezésre álló pontossági osztályok | P0, P6, P5, P4 | P0, P6, P5, P4 | P0, P6, P5, P4 |
| Radiális hézag opciók | CC0 (előre feltöltött), C0 (kis hézag) | CC0 (előre feltöltött), C0 (kis hézag) | CC0 (előre feltöltött), C0 (kis hézag) |
| Tömítési lehetőségek | Nyitott típus (standard); UU (kétajkos tömítés mindkét oldalon) | Nyitott típus (standard); UU (kétajkos tömítés mindkét oldalon) | Nyitott típus (standard); UU (kétajkos tömítés mindkét oldalon) |
Professzionális csapágygyártóként és csapágygyártó vállalatként Kínában, az UKL Bearing Manufacturing Co., Ltd. (Wuxi) nagy teljesítményű csapágymegoldásokra specializálódott, műszaki támogatást nyújtva olyan globális iparágaknak, amelyek kivételesen magas követelményeit támasztják a precízitás és a megbízhatóság szempontjából. Az UKL létesítményei a teljes gyártási folyamatot lefedik – kovácsolás, izzítás, esztergálás, hőkezelés, köszörülés és automatizált összeszerelés – több mint 200 képzett szakemberből álló csapat támogatásával. Az UKL RAU6008 csapágyat gyárt, RAU7008 csapágy , és a RAU8008 precíz specifikációkkal rendelkezik, és a képességek kiterjednek a speciális alkalmazások tesztreszabott megoldásaira is. Az UKL műszaki tanácsadást kínálja a beszerelés legjobb csapágyteljesítmény biztosítása érdekében. Az UKL szigorú minőségirányítást tart fenn a gyártás során.
GYIK
1. kérdés: Mi a leggyakoribb hiba a keresztgörgős csapágyak beszerelésekor?
Nem fordítottak kellő figyelmet ezeknek a csapágyaknak a vékony keresztmetszetű jellegére, ami a behelyezés során dőléshez vezet. Mindig tartsa meg a tökéletes vízszintes orientációt, és folyamatosan, gyengéd kopogtatást használjon egy műanyag kalapáccsal a csapágy fokozatos előremozdításához.
Q2: Miért fontos a csavarok nyomatékának sorrendje a RAU sorozatú csapágyak beszerelésénél?
Az átlós többlépcsős meghúzás biztosítja a szorítóerő egyenletes eloszlását a gyűrűk között, a lokális deformációt, amely veszélyezteti a forgási pontosságot és a csapágy élettartamát.
Q3: A RAU6008 csapágy, a RAU7008 csapágy és a RAU8008 csapágy felcserélhető?
Ezeknek a csapágyaknak eltérő furatátmérőjük (60 mm, 70 mm és 80 mm) és megfelelő külső átmérőjük van. A kiválasztásnak meg kell felelnie az alkalmazás konkrét tengely- és házméreteinek.
4. kérdés: Milyen kenést ajánlunk a RAU sorozatú keresztgörgős csapágyakhoz?
A legtöbb alkalmazásnál a zsírkenés szabványos, bár az olajkenés is fontos. A választás a működési sebességtől, a hőmérséklettől és a környezeti feltételektől függ. A töm (UU) változatok miatt gondolták meg a kenőanyagot szennyezett környezetben.
5. kérdés: Hogyan ellenőrizhetem, hogy a keresztgörgős csapágy megfelelően van-e beszerelve?
Végezzen kézi forgásellenőrzést, majd terhelés nélküli, alacsony fordulatszámú teljesítményüzemet. Fokozatosan növelje a sebességet és a terhelést, figyeli a rendellenes zajt, rezgést vagy hőmérséklet-emelkedést. Bármilyen szabálytalanság vizsgálatot igénylő esetleges telepítési problémákra utal.
