YRTM szögmérő csapágy

Otthon / Csapágy / Keresztgörgős csapágy / YRTM szögmérő csapágy

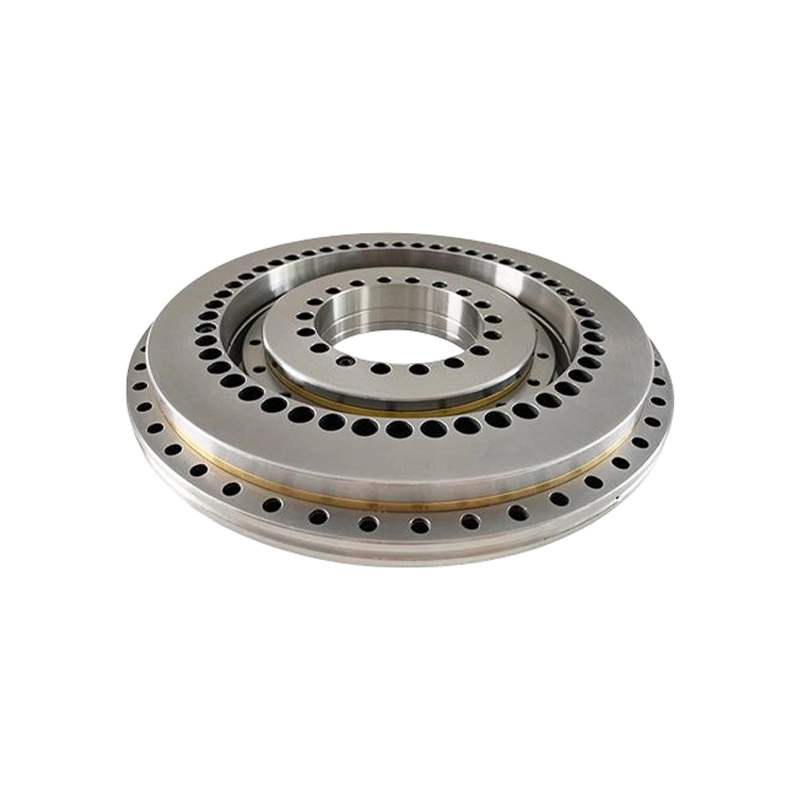

YRTM szögmérő csapágy

YRTM forgóasztal csapágy szögmérő rendszerrel: A szögelmozdulás mérése döntő szerepet játszik az ipari alkalmazásokban, különösen a szerszámgépiparban, ahol nagy pontosság szükséges a megmunkált alkatrészek elfordulási szögéhez. Ez szükségessé teszi a pontos mérést és a szögeltolódás szabályozását.

Jelenleg a szögeltolódás mérésére általánosan használt módszerek közé tartoznak az optikai kódolók és a mágneses kódolók. Továbbá, mivel ORT csapágyakra van felszerelve, ez a kombinált tengely rendkívül nagy forgási pontosságot kínál, és egyszerre képes ellenállni az axiális terheléseknek, a radiális terheléseknek és a borulási nyomatékoknak. Kiválóan alkalmas nagy pontosságú CNC forgóasztalokhoz, megmunkáló központokhoz és olyan igényes alkalmazásokhoz, mint a tudományos kutatás és mérés a szerszámgépiparban.

Contact Us Kapcsolat
ELŐZŐ：YRT precíziós lemezjátszó csapágy KÖVETKEZŐ：YRTS nagy sebességű precíziós csapágy
  • Leírás
  • Műszaki adatok
  • Kapcsolat

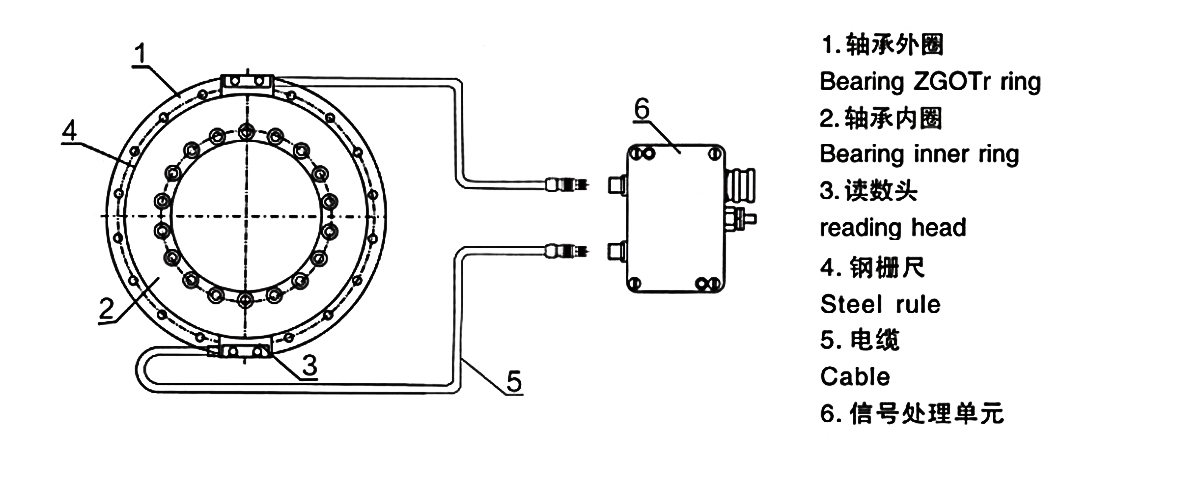

Az acélrácsos mérőrendszer előnyei:
1. Érintésmentes induktív jeladó, kopásmentes
2. Az optikai kódolókéhoz hasonló pontosság, ≤2 maximális pontossággal
3. A kettős leolvasófejes mérőrendszer lehetővé teszi a csapágy sugárirányú eltéréseinek valós idejű korrekcióját
4. Nagy sebesség, nagy dinamikus teljesítmény, nagy felbontás
5. Nincsenek mágneses alkatrészek, nincs hiszterézis válasz, nincs lemágnesezési veszély
6. Erős ellenállás a környezeti behatásokkal szemben, IP67 védettség, ellenáll bizonyos víznyomásnak és pornak, érzéketlen bármilyen típusú szennyezésre vagy szennyeződésre.
7. A kompakt kialakítás megoldja a korlátozott beépítési hely problémáját.
8. Siemens és FANUC CNC rendszerekkel kompatibilis szinuszos (1VPP) vagy négyszögjel (TTL) adható ki.

Az YRTM forgóasztal csapágy jellemzői szögmérő rendszerrel:
1. Érintésmentes induktív jeladó, kopásmentes;
2. Pontosság 1. Nagy pontosság ≤2'' az optikai kódolókhoz képest;
2. A kettős olvasófejes mérőrendszer lehetővé teszi a csapágy sugárirányú eltérésének valós idejű korrekcióját;
3. Nagy sebesség, nagy dinamikus teljesítmény és nagy felbontás;
4. Nincsenek mágneses alkatrészek, nincs mágnesszalag reakció, és nincs lemágnesezési kockázat;
5. Erős ellenállás a környezeti hatásokkal szemben, például szilárd részecskékkel és olajjal szemben, IP67 védelmi besorolás, ellenáll bizonyos víznyomásnak, porálló, és érzéketlen bármilyen típusú szennyezésre vagy szennyeződésre;
6. A kompakt kialakítás megoldja a korlátozott beépítési hely problémáját;
7. Egyszerű telepítés, gyors beállítás, rendkívül magas ütés- és rezgésállóság, jó stabilitás és nagy megbízhatóság.

Alkalmazások:

A terméket főként nagy pontosságú CNC szerszámgépekben, szerszámgépek orsóiban, radarokban, ipari robotokban, repülőgépiparban és más területeken használják.

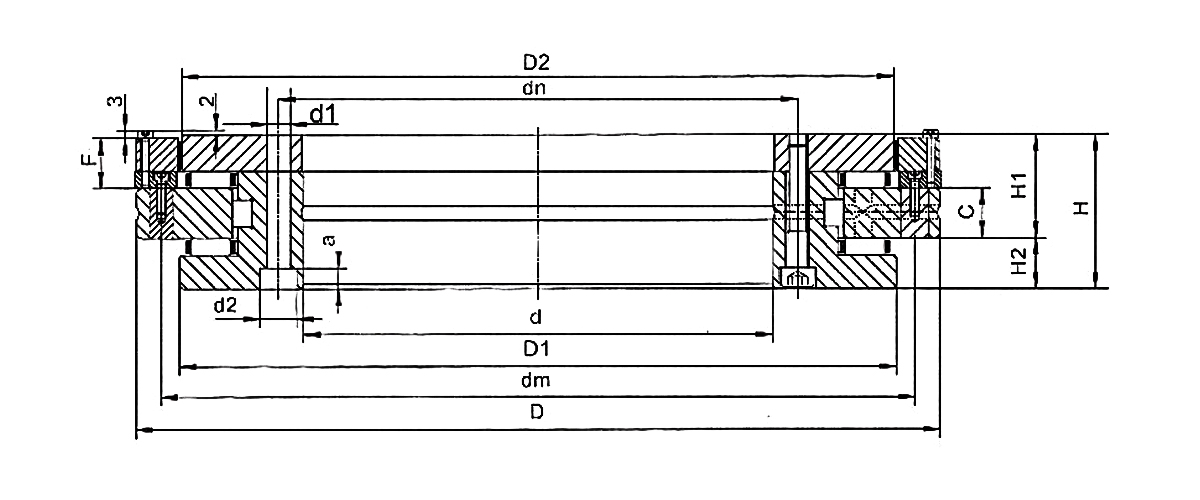

Csapágy típus Teljes méret A rögzítő lyukak
d D H H1 H2 C D1 D2 F L dn dm Belső gyűrű Külső gyűrű
Mértékegysége: mm d1 d2 a MENNYISÉG d3 MENNYISÉG
mm mm
YRTM150 150 240 43* 29* 14 12 214 213.81 16.5 121 165 225 7 11 6.2 32 7 33
YRTM180 180 280 46* 32* 14 15 244 243.76 16.5 140 194 260 7 11 6.2 44 7 45
YRTM200 200 300 47* 32* 15 15 274 273,05/274,42 16.5 152 215 285 7 11 6.2 44 7 45
YRTM260 260 385 55 36.5 18.5 18 345 344,37/343,1 17.5 192.5 280 365 9.3 15 8.2 32 9.3 33
YRTM325 325 450 60 40 20 20 415 413.76 18.5 225 342 430 9.3 15 8.2 32 9.3 33
YRTM395 395 525 65 42.5 22.5 20 486 483.18 18.5 262.5 415 505 9.3 15 8.2 42 9.3 45
YRTM460 460 600 70 46 24 22 560 557.03 18.5 300 482 580 10 15 8.2 42 10 45

Csavar
kapcsolat
MENNYISÉG 		Axiális radiális
elfogyott 		Csatlakozás
csavar lyukakat 		Pitch
t 		Szigorítás
nyomaték
a csavarból 		Névleges alapterhelés Korlátozott
spped 		Súrlódás
pillanat 		Súly Csapágy típus
Axiális Radiális
Dinamikus Statikus Dinamikus Statikus
Ma kb Coa Kr Cor Zsír
Kenés
μm G MENNYISÉG MENNYISÉG Xt Nm KN r/perc Nm ≈Kg
4 3 M8 3 36×10° 14 112 630 56 170 320 10 6.2 YRTM150
4 4 M8 3 48×7,5° 14 118 710 69.5 200 280 12 7.7 YRTM180
4 4 M8 3 48×7,5° 14 120 765 81.5 220 260 14 9.7 YRTM200
4 6 M12 3 36×10° 34 160 1060 93 290 200 20 18.3 YRTM260
4 6 M12 3 36×10° 34 275 1930 120 345 170 40 25 YRTM325
6 6 M12 3 48×7,5° 34 300 2280 186 655 140 55 33 YRTM395
6 6 M12 3 48×7,5° 34 355 2800 200 765 120 70 45 YRTM460
