A CSD típusú külső és belső gyűrű is integrált (egy darabból álló) szerkezettel rendelkezik. Külső átmérője megegyezik a CSG típuséval, szilárdsága pedig nagyobb, mint a CSG típusú alkatrészeké. Főleg a CSD sorozatú reduktorok kimeneti részében használják.

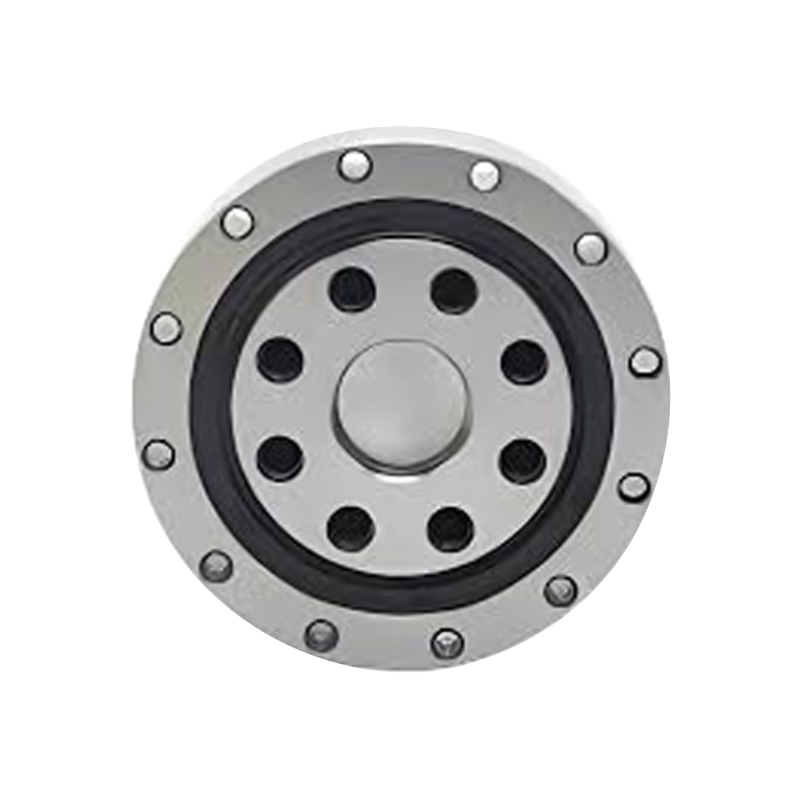

A CSD típusú harmonikus hajtáscsapágy egy speciálisan kialakított alkatrész, amelyet a harmonikus hajtásrendszerek speciális követelményeinek kielégítésére fejlesztettek ki. A Compact Series Drive (CSD) harmonikus reduktorokhoz integrált kialakításával alapvető támogatást nyújt egyedi mozgásvezérlési képességeikhez.
Főbb jellemzők:
· Kompakt kialakítás: A CSD típusú teherhordó szerkezetet úgy alakították ki, hogy minimálisra csökkentse a méretet, miközben megtartja a maximális teherbírást. Ez a kompakt kialakítás kritikus fontosságú a helyszűke alkalmazásokhoz, például a robotikához és az automatizáláshoz.
· Nagy nyomatékú sebességváltó: A CSD nagy sebességű bolygócsökkentők csapágyrendszere nagy nyomatékátvitelre van optimalizálva, hatékony erőátvitelt és precíz mozgásvezérlést biztosítva.
· Csökkentett visszacsapás: A harmonikus hajtásrendszerekben a fogaskerék foghézaga (holtjáték) közvetlenül befolyásolja a mozgás pontosságát. A CSD típusú csapágyat úgy tervezték, hogy minimalizálja a holtjátékot, ezáltal javítva a pozicionálási pontosságot.
· Precíziós gyártás: Ezeket a csapágyakat nagy pontosságú eljárásokkal gyártják, hogy megfeleljenek a rendkívül szigorú pontossági szabványoknak és teljesítménykövetelményeknek. Ez biztosítja a harmonikus hajtásrendszerek megbízhatóságát és hosszú élettartamát.
Alkalmazások:
·Robotika
· Repülés
· Orvosi berendezések
·Automatizálás és egyéb nagy pontosságú mozgásvezérlő rendszerek

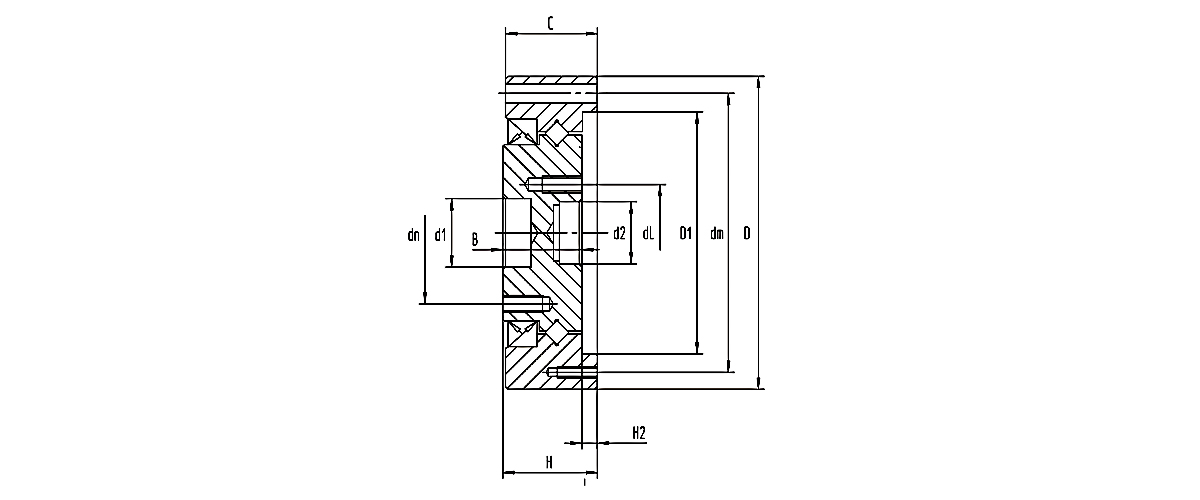

| LKPB modellszám | Teljes méretek | Külső gyűrű rögzítési furatok | Belső gyűrű rögzítési furatok | Alapterhelés Értékelés | Súlyok | |||||||||||||
| D1 | D2 | D | H | C | B | H2 | D1 | PCCD1 | N-W1 | N-W2 | PCD2 | N-N1 | PCD3 | N-N2 | CR | COR | KG | |
| Mértékegység: Mm | Tömítés hátoldala | Tömítés elöl | Tömítés hátoldala | KN | KN | |||||||||||||
| CSD-14 | 12 | 11 | 55 | 16.6 | 16.1 | 13.9 | 2.7 | 42.5 | 49 | 6-φ3.5 | 3-M2 (mélység 5) | 25 | 10-M3 (mélység 7) | 17 | 6-M3 (mélység 7) | 4.7 | 6.7 | 0.24 |
| CSD-17 | 14 | 11 | 62 | 16.6 | 16.1 | 13.9 | 2.7 | 49.7 | 56 | 10- φ3.5 | 5-M2 (mélység 5) | 27 | 8-M5 (mélység 8) | 19.5 | 8-M4 (mélység 8) | 5.3 | 7.5 | 0.3 |
| CSD-20 | 18 | 16 | 70 | 18.3 | 17.8 | 15.6 | 2.7 | 57 | 64 | 12- φ3.5 | 4-M2 (mélység 5) | 34 | 8-M6 (mélység 9) | 24 | 8-M4 (mélység 8) | 5.8 | 9 | 0.42 |
| CSD-25 | 24 | 20 | 85 | 23.4 | 22.9 | 20 | 3.4 | 73 | 79 | 18- φ3.5 | 6-M2 (mélység 5) | 42 | 8-M8 (mélység 12) | 30 | 8-M5 (mélység 9) | 9.6 | 15.1 | 0.8 |
| CSD-32 | 32 | 30 | 112 | 24.5 | 23.5 | 20.9 | 3.6 | 95.3 | 104 | 18- φ4.5 | 6-M3 (mélység 7) | 57 | 10-M8 (mélység 12) | 41 | 6-M6 (mélység 11) | 15 | 25 | 1.4 |
| CSD-40 | 36 | 32 | 126 | 29.1 | 28.1 | 24.6 | 4.5 | 109.6 | 117.5 | 18- φ5.5 | 6-M3 (mélység 8) | 72 | 10- M10 (mélység 15) | 48 | 6-M8 (mélység 11) | 21.3 | 36.5 | 2.1 |
| CSD-50 | 48 | 44 | 157 | 34 | 33 | 29.4 | 4.6 | 138 | 147 | 22- φ6.6 | 4-M3 (mélység 8) | 88 | 10- M12 (mélység 18) | 62 | 6-M10(mélység18) | 34.8 | 60.2 | 3.8 |
