Az RB2508 keresztezett görgőscsapágyak merevségének és teherbírásának előnyei
A mérnöki kihívás: pontosság kényszer alatt
A modern robotrendszerek mérnöki paradoxonnal néznek szembe: a tervezőknek példátlan pontosságot kell elérniük az egyre kompaktabb terekben, miközben összetett, többirányú terheléseket kell kezelniük. A gyártásban, összeszerelésben és precíziós feladatokban működő ipari robotok olyan kötéseket igényelnek, amelyek még változó terhelési körülmények között is megőrzik a mikron szintű ismételhetőséget. Ez a kihívás ösztönözte az innovációt a csapágytechnológiában, különösen olyan megoldások felé, amelyek több teherhordó funkciót egyetlen, helytakarékos alkatrészekké egyesítenek.

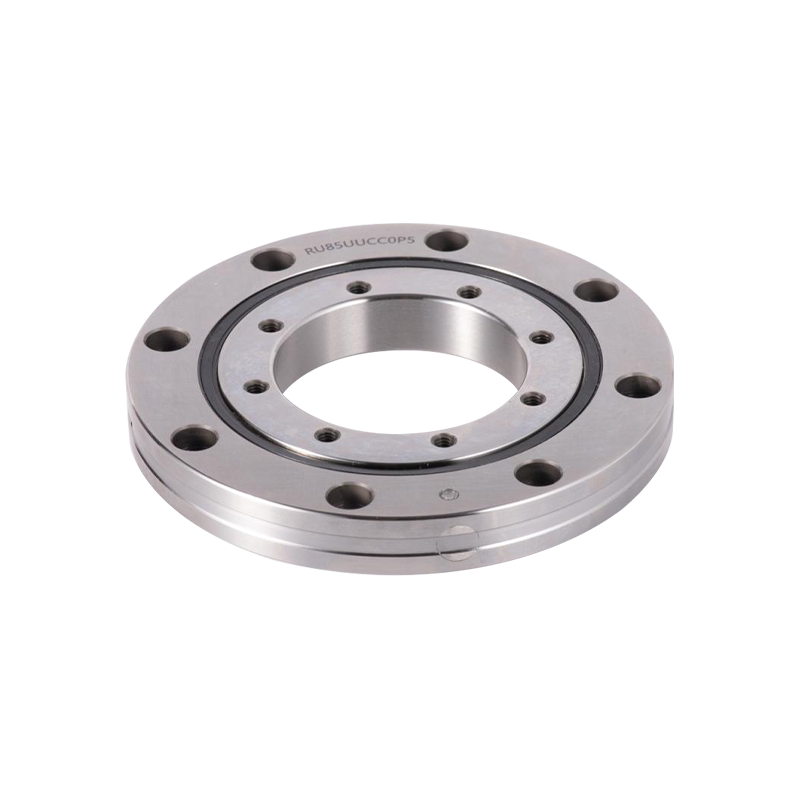

A RB2508 csapágy áttörést jelent a keresztezett görgőscsapágyak tervezésében. A 25 milliméteres furat méretével, a 41 milliméteres külső átmérővel és a 8 milliméteres szélességgel ez a kompakt alkatrész olyan merevséget és teherbírást biztosít, amely meghaladja a sokkal nagyobb hagyományos csapágymegoldásokat. Ennek a teljesítményelőnynek a műszaki alapjainak megértése elengedhetetlen a következő generációs robotrendszereket tervező mérnökök számára.
Ez az átfogó vizsgálat feltárja az RB2508 kiváló teljesítménye mögött meghúzódó mérnöki alapelveket, több tengelyen átívelő teherkezelési képességeit és a fejlett robotalkalmazásokba való gyakorlati integrációját. A keresztezett görgős geometria és az előfeszítési mechanizmusok elemzésével feltárjuk, hogy miért vált ez a csapágy az előnyben részesített megoldás az igényes ipari környezetekben.
A keresztezett görgőscsapágy geometriája: a kiváló merevség alapja
A keresztezett görgő konfigurációjának megértése
A hagyományos golyóscsapágyak gömb alakú gördülő elemeket alkalmaznak, amelyek körkörös futópályákba vannak elhelyezve, és pontszerű érintkezést hoznak létre az egyes golyók és a futópálya felülete között. Ez a geometria, jóllehet túlnyomórészt egyirányú terhelésű alkalmazásokhoz megfelelő, eredendő korlátokat mutat, ha egyszerre vannak kitéve kombinált radiális, axiális és nyomatéki terheléseknek. A pontérintkező kis területekre koncentrálja a feszültséget, korlátozza a teherbírást és hozzájárul a terhelés alatti teherbíráshoz.
A keresztezett gördülőcsapágyak alapvetően újragondolják ezt az architektúrát. A gömb alakú elemek helyett a keresztezett görgőscsapágyak hengeres gördülőelemeket alkalmaznak, amelyek 90 fokos szöget zárnak be a szomszédos görgőkhöz képest ugyanazon a csapágygyűrűn belül. Ez a merőleges elrendezés több vonalérintkező interfészt hoz létre, ahol minden görgő egy meghosszabbított felület mentén érintkezik a futópályájával, nem pedig egy pont mentén.
A vonalérintkező előnyei: Feszültségeloszlás és terhelési kapacitás
A line contact geometry delivers several critical performance advantages:
- A terhelés eloszlása a kiterjedt érintkezési felületeken csökkenti a csúcsfeszültség-koncentrációkat, így nagyobb teherbírást tesz lehetővé a kompakt burkolatokon belül
- A többirányú terhelésfelvétel lehetővé teszi, hogy az egycsapágy két merőleges tengelyen sugárirányú terhelést, axiális terhelést és nyomatéki terhelést egyszerre kezeljen
- A csökkentett érintkezési feszültség meghosszabbítja a csapágy kifáradási élettartamát, ami különösen fontos a nagy ciklusú robotalkalmazásoknál
- A fokozott merevségreakció minimálisra csökkenti a terhelés alatti elhajlást, ami kritikus a precíziós pozicionálási pontosság szempontjából
Kifejezetten az RB2508 esetében ez a vonalérintkező-konfiguráció azt jelenti, hogy egy 25 milliméteres furatú, keresztezett görgőscsapágy megbízhatóan képes kezelni azokat a terhelési nagyságrendeket, amelyek lényegesen nagyobb hagyományos csapágyelrendezést igényelnek. Egy tipikus ipari robot csuklószerelvény, amely három különálló csapágytípust igényelhet (radiális golyóscsapágy, nyomógolyós csapágy és nyomatékterhelésű támasztócsapágy), egyetlen RB2508 egységbe tömöríthető.
A Preload Mechanism: Eliminating Clearance, Maximizing Stiffness
A precíziós keresztezett görgőscsapágyak megkülönböztető jellemzője az integrált előfeszítő rendszer. A szabványos csapágyak mérhető hézaggal működnek – egy kis rés a gördülőelemek és a futópályák között, amely lehetővé teszi a csapágy bekötés nélküli működését. Ez a távolság, amelyet általában több tíz mikrométerben mérnek, eredendő megfelelést hoz létre. Amikor egy robotcsukló terhelést tapasztal, a csapágy enyhén elhajlik, ahogy a gördülő elemek és a futópályák szétválnak, mielőtt a terhelés irányába visszahelyeződnek.
A RB2508 preload mechanism eliminates this deflection source through spring-based compression forces. Wave springs or disc springs integrated into the bearing outer ring apply controlled compressive force, maintaining constant contact between all rolling elements and both inner and outer raceways regardless of load direction. This preload creates a fundamentally rigid structure where bearing stiffness approaches that of a solid metal ring rather than a mechanical assembly.
A preload force in RB2508 bearings typically ranges from 400 to 600 Newtons, optimized to provide maximum rigidity without inducing excessive friction or accelerated wear. This preload value represents a carefully engineered balance: insufficient preload allows unwanted clearance and reduced stiffness; excessive preload generates unnecessary friction, heat, and lubricant degradation.
Terhelhetőség elemzése: Az RB2508 teljesítményének megértése több tengelyen
Dinamikus terhelési besorolások és alkalmazási kontextus
A csapágy teherbírását a dinamikus terhelési besorolások határozzák meg – az a terhelési nagyság, amelynél a csapágy egymillió fordulatot tesz meg, mielőtt a kifáradás megtörténne. Az RB2508 specifikációi több dinamikus terhelési besorolást tartalmaznak, amelyek tükrözik a többirányú képességét:
| Betöltési irány | Dinamikus besorolás (newton) | Tipikus alkalmazási kontextus |
|---|---|---|
| Radiális terhelés | 3500 | A csapágy tengelyére merőleges |
| Axiális terhelés | 1,980 | A csapágytengely mentén |
| Pillanatnyi terhelés | 180 Nm | Döntési vagy hajlítási nyomaték |
Gyakorlati terhelés nagyságának kontextusa
A besorolások kontextusba helyezéséhez: a csuklóízületétől 500 milliméterre kinyúló 5 kilogrammos, együttműködő robotkar körülbelül 25 newtonméter nyomatéki terhelést hoz létre az ízületi csapágyon, amikor a kar vízszintesen kinyúlik. Az RB2508 180 newtonméteres nyomatékkapacitása ennek a terhelésnek a 7-szeresének megfelelő biztonsági tényezőt biztosít – ez jelentős tartalék a dinamikus gyorsulási erőknek, az ütési terhelésnek és a szerszámcseréknek. Ez a rendkívüli nyomatékkapacitás megkülönbözteti a keresztgörgős csapágyakat az összes hagyományos, azonos méretű csapágytípustól.
A dynamic load ratings assume operation at 100 RPM. Robot joints typically operate at 20-80 RPM during normal motion profiles, reducing bearing stress compared to the rating basis. This speed margin translates to extended bearing life in practical applications. A bearing selected for 3,500 Newton dynamic load at 100 RPM will reliably handle the same load at 40 RPM for substantially longer operational life.
Kombinált terhelési forgatókönyvek: Az RB2508 előnye
A robotcsuklós terhelés ritkán áll tiszta radiális erőből, tiszta axiális erőből vagy tiszta nyomatékból. Ehelyett az ízületek egyidejűleg több tengelyen át terhelődnek. Tekintsünk egy robot vállízületet, amely egy vízszintes kart támaszt meg úgy, hogy a megfogott tárgy el van tolva az ízület középvonalától:
- Radiális terhelés a kar súlyából és a hasznos teherből, amely a kar tengelyére merőleges lefelé irányuló erőt hoz létre
- Axiális terhelés a szerszámcserékből és a függőleges hasznos teher pozicionálási változásaiból
- A nyomatéki terhelés a csukló tengelye és a hasznos teher súlypontja közötti eltolási távolságból
Egyetlen RB2508-as csapágy mindhárom terhelési alkatrészt befogadja a tervezési burkolatán belül. A hagyományos megoldások jellemzően több csapágykészletet igényelnek, amelyek összetett házkonfigurációban vannak elhelyezve. Az RB2508 keresztezett görgős architektúrája integrált keresztezett elemelrendezése révén kombinált terheléseket is fogad, így nincs szükség külső terheléselosztó mechanizmusokra.
Merevség: Az RB2508 teljesítményének mérése és megértése
Csapágymerevség: A precíziós tervezési paraméter
A csapágyalkalmazások merevségét merevségként – az alkalmazott terhelés alatti alakváltozással szembeni ellenállásként – mérik. A merevséget matematikailag úgy fejezzük ki, hogy a terhelést elosztjuk az alakváltozással, Newton per mikrométer egységben mérve. A nagyobb merevségű csapágy ellenáll az elhajlásnak, pontosabban tartja a pozícióját terhelés alatt.
A RB2508's stiffness characteristics vary by load direction. Typical values include:
- Radiális merevség: körülbelül 50-70 N/mikrométer (az előterhelés beállításától függően)
- Axiális merevség: kb. 30-50 N/mikrométer
- Momentummerevség: körülbelül 15-20 Nm/milliradián
Ase stiffness values represent a 4-8 times improvement over equivalent-sized ball bearings, and a 2-3 times improvement over larger tapered roller bearing sets. This stiffness advantage translates directly to precision: a robot joint equipped with an RB2508 bearing exhibits positional repeatability within plus or minus 0.1 millimeters, compared to plus or minus 0.4 millimeters for conventional bearing solutions in similar size classes.
Hőmérséklet stabilitás és előterhelési konzisztencia
A csapágy merevsége hőmérsékletfüggő. A csapágy hőmérsékletének növekedésével a kenőanyag viszkozitása csökken, a rugó előfeszítő erői pedig csökkennek, ami csökkenti az általános merevséget. Az RB2508 rugó alapú előfeszítő mechanizmusát úgy tervezték, hogy minimalizálja ezt a romlást. A csapágy külső gyűrűjében lévő hullámrugókat a rendkívül alacsony hőtágulási együtthatójú anyagokhoz választották, így az előfeszítő erőt plusz-mínusz 5 százalékon belül tartják a csapágy mínusz 10 és plusz 80 Celsius fok közötti működési tartományában.
Ez a termikus stabilitás biztosítja, hogy a robotcsukló egyenletes pontosságot tartson fenn, akár hideg reggeli indítási körülmények között működik, akár megemelt csapágyhőmérsékletet generáló, meghosszabbított nagy igénybevételű ciklus után. A hagyományos csapágyak nagyobb merevség-ingadozást tapasztalnak a hőmérséklet-tartományok között, ami pozíciós eltolódást eredményez a hosszabb működés során – ezt a kritikus korlátot az RB2508 előfeszített kialakítása kiküszöböli.
Kiváló gyártás: Hogyan éri el az RB2508 a kiváló teljesítményt?
Precíziós gyártás: a nyersanyagoktól a kész csapágyakig
UKL Bearing Manufacturing Co., Ltd. (Wuxi), egy precíziós csapágymegoldásokra szakosodott integrált ipari és kereskedelmi vállalat, bemutatja az RB2508 előírásoknak megfelelő csapágyak előállításához szükséges átfogó gyártási folyamatot. Professzionális csapágygyárként, amely egyesíti a kutatást, a fejlesztést, a gyártást és az értékesítést, az UKL megközelítése jól példázza a modern keresztezett görgőscsapágygyártás által megkövetelt gyártási szigort.
A RB2508 manufacturing journey begins with material selection. Through-hardened bearing steel is specified for both rolling elements and raceways, ensuring consistent hardness throughout the component cross-section. This material choice prevents subsurface fatigue cracking that compromises bearings where hardness varies between surface and interior regions. Surface treatments including precision grinding achieve roughness values below 0.2 micrometers, reducing friction and extending bearing life.
A keresztirányú görgőscsapágyak gyártási folyamatai kivételes pontosságot igényelnek. A teljes csapágygyártási folyamat a következőket tartalmazza:
- Nyersanyag kovácsolás és izzítás az anyagszerkezet kialakítása és a belső feszültségek enyhítése érdekében
- Esztergaműveletek, amelyek a kezdeti külső és furatátmérőket plusz-mínusz 0,5 milliméteres tűréshatáron belül határozzák meg
- Hőkezelési ciklusok, amelyek az anyagokat meghatározott keménységre hozzák (általában 60-65 HRC az RB2508 alkatrészeknél)
- Precíziós csiszolási műveletek, amelyek a végső méreteket plusz-mínusz 0,01 mm tűréssel és 0,15 mikrométer alatti felületi minőséget érik el
- A keresztezett görgő elhelyezése és az előfeszítő rugó integrálása speciális rögzítést és minőségellenőrzést igényel
- A csapágyalkatrészek automatizált összeszerelése precíziós méréssel minden szakaszban
Minőségbiztosítás: A teljesítményspecifikációk ellenőrzése
A modern minőségbiztosítási rendszereket alkalmazó csapágygyártó létesítmények több ellenőrzési és tesztelési protokollon keresztül ellenőrzik az RB2508 teljesítményét. Minden csapágy a következőkön megy keresztül:
- Méretvizsgálat precíziós mérőberendezéssel a furat, a külső átmérő és a szélesség ellenőrzésére a megadott tűréshatárokon belül
- A gömbölyűség és a kifutás mérése biztosítja, hogy a csapágygyűrűk tökéletesen koncentrikusak legyenek, ami kritikus a precíziós alkalmazásokhoz
- Az előfeszítő erő mérése, amely megerősíti, hogy a rugós mechanizmusok meghatározott nyomóerőket biztosítanak
- Zaj- és rezgésvizsgálat terhelés alatt a teljesítményt veszélyeztető gyártási hibák kimutatására
- Armal cycling tests simulating temperature variations encountered in field applications
Az UKL teljesen korszerűsített gyártóbázisa, amelyben több mint 200 képzett szakember dolgozik, a teljes gyártási folyamatot egyetlen létesítményben irányítja. Ez a vertikális integráció biztosítja a következetességet, a nyomon követhetőséget és a specifikációs követelményekre való gyors reagálást. Minden szállított csapágy dokumentációt tartalmaz, amely igazolja a méret-, előfeszítési és teljesítményspecifikációknak való megfelelést.
RB Series vs RU Series: A tervezési megkülönböztetés megértése
RB2508: Külső gyűrűs előfeszítési architektúra
A RB2508 belongs to the RB series family, characterized by preload mechanisms integrated into the bearing outer ring. Wave springs or disc springs compressed between the outer ring and bearing housing apply compressive force that maintains contact between crossed rollers and outer-ring raceways. This architecture offers several distinct advantages for robot joint applications:
- A külső gyűrű előfeszítése kiváló radiális merevségi jellemzőket biztosít, amelyek elengedhetetlenek a kar súlyának és hasznos teherének támasztásához
- Az előfeszítő rugó a külső gyűrűbe való integrálása leegyszerűsíti a ház tervezési követelményeit a belső gyűrűs előfeszítési sémákhoz képest
- A megjósolható előfeszítési jellemzők stabilak maradnak a termikus ciklusok során a gondos rugóanyag-választás miatt
- Hozzáférhetőség a ház tűrésének beállításához a robotcsukló-szerelvényekbe való integráció során
RU sorozat: Belső gyűrűs előtöltési architektúra
A RU series employs preload mechanisms integrated into the bearing inner ring. Preload springs compressed between the inner ring and the bearing housing apply compressive force to inner-ring elements. This alternative approach provides:
- Maximális külső átmérő tömörség, előnyös olyan alkalmazásoknál, ahol a külső gyűrű helye erősen korlátozott
- Belső gyűrűs szerelési konfiguráció, amely egyedi házelrendezéseket tesz lehetővé speciális alkalmazásokban
- Alternatív terheléselosztási jellemzők, amelyek alkalmasak bizonyos nyomatéki terhelés-domináns alkalmazásokhoz
Kiválasztási útmutató: RB2508 közös robotalkalmazásokhoz
A szabványos ipari robotcsuklók, együttműködő robotszerelvények és precíziós pozicionálási alkalmazások esetében az RB sorozat (beleértve az RB2508-at is) általában felülmúlja az RU sorozatú alternatívákat. Az RB csapágyak külső gyűrűs előfeszítő architektúrája kiváló radiális merevséget biztosít – ez a kritikus követelmény a karszerkezetek és a hasznos terhek megtámasztásához. Az RU sorozat előnyösen alkalmazható a forgógyűrűs kialakításokban és a speciális forgótányér-konfigurációkban, ahol eltérő terheléselosztási követelmények vonatkoznak.
A RB2508 keresztezett görgős csapágy az optimális konfigurációt képviseli a radiális teherbírást, axiális teherbírást, nyomatéki teherbírást és kivételes helyzetmegismételhetőséget igénylő robotcsuklókhoz egy kompakt 25x41x8 milliméteres burokban.
Integrációs tervezés: A robot közös teljesítményének optimalizálása RB2508 segítségével
Háztűrési követelmények és precíziós illeszkedés
A csapágy teljesítménye alapvetően a ház tervezési minőségétől függ. Az RB2508 kiváló merevsége és teherbírása csak akkor valósul meg teljes mértékben, ha a szigorú tűréshatároknak megfelelő házakba integrálják:
| Ház funkció | Tolerancia fokozat | Tipikus érték | Teljesítményhatás |
|---|---|---|---|
| Külső gyűrű furat | H7 | 41 0,025 mm | A szoros illeszkedés megakadályozza a radiális mozgást |
| Belső gyűrű furat | P5 | 25 -0,05 mm | Megtartja a koncentrikusságot és a kifutást |
| Külső furat kifutása | TIR 0,05 mm | Teljes jelzett lefutás | Biztosítja a csapágygyűrű koncentrikusságát |
| Belső furat kifutása | TIR 0,03 mm | Teljes jelzett lefutás | Megakadályozza a gördülőelem kiegyensúlyozatlanságát |
Kenési stratégia: A teljesítmény fenntartása az üzemeltetési körülmények között
A RB2508's preload design creates relatively low friction compared to conventional bearings, but demands precise lubrication management. Robot joint applications typically employ one of two lubrication approaches:
Olaj-levegő kenőrendszerek: A sűrített levegő szabályozott időközönként precíz olajcseppeket szállít a csapágyba. Ez a megközelítés minimálisra csökkenti a csapágy ellenállását, állandó hőmérsékletet tart fenn, és meghosszabbítja a csapágy élettartamát. Az olaj-levegő rendszerek alkalmasak a folyamatos üzemű vagy nagy sebességű alkalmazásokhoz, ahol a hőkezelés kritikus. A telepítés bonyolultabb a zsírkenéshez képest, de a teljesítménybeli előnyök indokolják a nagyobb mérnöki erőfeszítést az igényes alkalmazásokhoz.
Zsír alapú kenés: A tömített csapágykonstrukciók szintetikus zsírkészítményeket alkalmaznak, amelyek hosszú távú kenést biztosítanak minimális karbantartás mellett. A zsíros kenés leegyszerűsíti a telepítést, és közepes sebességgel (300 ford./perc alatt) működő tömített robotcsukló alkalmazásokhoz megfelelő. A kompromisszumok közé tartozik az olajrendszerekhez képest valamivel nagyobb súrlódás és ennek megfelelő hőtermelés.
Armal Management and Temperature Control
Az előfeszített csapágyak több hőt termelnek, mint a hézagalapú kialakítások, különösen nagyobb sebességeknél. A hatékony robotcsukló-tervezés hőkezelési stratégiákat foglal magában:
- A nagy hővezető képességű alumíniumház-anyagok elvezetik a csapágyak által generált hőt a csatlakozási szerelvényről
- A keringtető csatornák a hűtőolajat a csapágyzónán keresztül irányítják a nagy teljesítményű alkalmazásokban
- Az integrált érzékelőkön keresztüli hőmérséklet-felügyelet figyelmezteti a vezérlőrendszert a rendellenes hőviszonyokra, mielőtt a teljesítmény romlik
- Az üzemi sebesség beállítási protokollok csökkentik a sebességet, ha a csapágy hőmérséklete meghaladja a tervezett küszöbértékeket
A RB2508 maintains full performance specifications up to plus 80 degrees Celsius, with controlled performance degradation between 80 and 100 degrees Celsius. Most robot applications maintain bearing temperatures in the 40-65 degree Celsius range through proper thermal design.
Összehasonlító elemzés: RB2508 vs. alternatív csapágymegoldások
Az RB2508 műszaki előnyeinek szemléltetésére a kulcsfontosságú paraméterek teljesítményének összehasonlítása a hagyományos csapágyalternatívákkal feltárja a keresztezett görgő kiválasztásának mérnöki esetét:
| Teljesítményparaméter | RB2508 | Kétsoros labda | Kúpos görgőkészlet |
|---|---|---|---|
| Radiális merevség | 60 N/mikron | 12 N/mikron | 25 N/mikron |
| Axiális merevség | 40 N/mikron | 5 N/mikron | 8 N/mikron |
| Pillanatkapacitás | 180 Nm | 20 Nm | 60 Nm |
| Alkatrészek száma | 1 | 2-3 | 3-6 |
| Külső átmérő | 41 mm | 47 mm | 62 mm |
| Pozíciós ismételhetőség | 0,1 mm | 0,5 mm | 0,3 mm |
| A telepítés bonyolultsága | Alacsony | Mérsékelt | Magas |
Ez az összehasonlítás egy alapelvet demonstrál: az RB2508 több hagyományos csapágymegoldás teljesítményét egyetlen, egyszerűbb alkatrészben egyesíti. A radiális alátámasztást, axiális alkalmazkodást és nyomatékos terhelési ellenállást igénylő robotcsuklós alkalmazások hagyományosan három vagy több csapágytípust alkalmaznak. Az RB2508 egyegységes megoldás csökkenti az összeszerelés bonyolultságát, a költségeket és a lehetséges meghibásodási pontokat, miközben kiváló teljesítményt nyújt minden terhelési irányban.

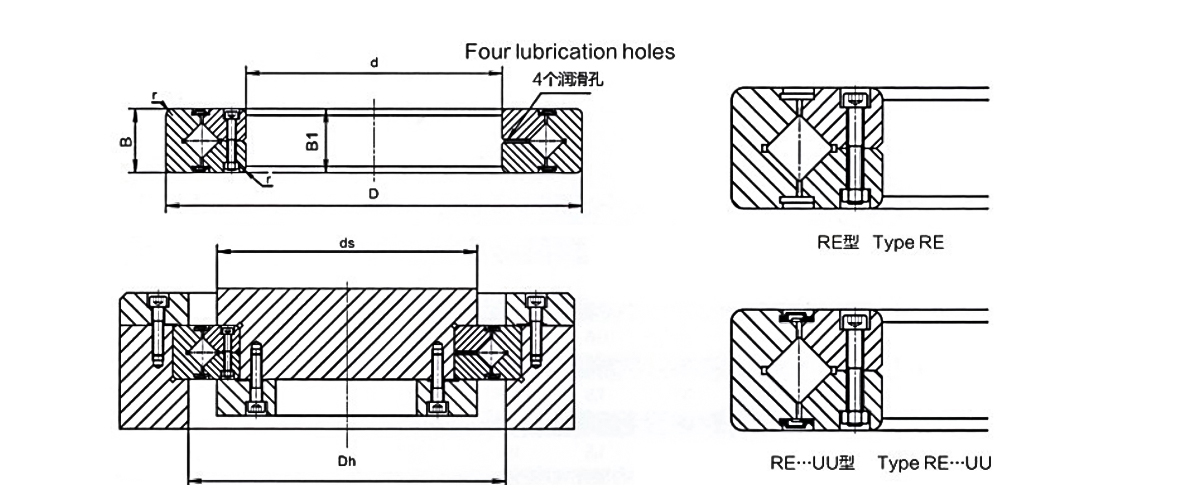

Műszaki architektúra: RB2508 tervezési vizualizáció
Gyakorlati alkalmazások: ahol az RB2508 kiváló
Együttműködő robot közös tervezés
Az emberi munkásokkal együtt működő, együttműködő robotok kivételes pontosságot és megbízhatóságot igényelnek. Az RB2508 kompakt profilja és nagy nyomatékkapacitása biztonságos, precíz kötéstervezést tesz lehetővé. Egy tipikus együttműködő robot váll-szerelvény egy RB2508 csapágyat integrál a felkar szerkezetének támogatására, miközben alkalmazkodik a szerszámcseréhez és a dinamikus terhelésingadozásokhoz. A csapágy alacsony holtjáték-kialakítása biztosítja az ismételhetőséget a megfogó pozicionálási feladatoknál, míg az előfeszítő mechanizmusa stabil működést garantál a hőingadozások mellett hosszabb műszakok során.
Ipari robot csuklószerelvény integrációja
A modern robotcsukló több forgástengelyt (gurulás, dőlésszög, elfordulás) alkalmaz ultrakompakt összeállításokban. Mindegyik csuklótengely előnyösen keresztezett görgőscsapágy-támasztással rendelkezik. Az RB2508 mérleg ideális gördülő és dőlésszögű tengelyekhez számos ipari robotkonfigurációban. A csapágy azon képessége, hogy további támasztóelemek nélkül is képes nyomatékos terhelést fogadni, lehetővé teszi a csuklóház kialakítását, amely a szerszám-középpont pontosságát 0,1 milliméteren belül tartja, ami elengedhetetlen a precíziós hegesztési, összeszerelési és megmunkálási alkalmazásokhoz.
Sebészeti és orvosi robotika
A sebészeti robotrendszerek kivételes pontosságot és megbízhatóságot igényelnek. A csuklós csapágyaknak 0,05 milliméteren belül meg kell tartaniuk a helyzeti pontosságot, miközben ki kell bírniuk a folyamatos sterilizálási ciklusokat és a nagy gyorsulású mozgásprofilokat. Az RB2508 merevsége és termikus stabilitása ideálisnak bizonyul ezekhez a szigorú követelményekhez. A csapágy alacsony holtjátéka kiküszöböli az ízületek elhajlásából eredő szövetsérüléseket, míg a hőciklusokon átívelő egyenletes teljesítménye biztosítja a megbízhatóságot az ismételt sterilizálási eljárások révén.
Csomagolás és anyagmozgatás automatizálása
A 100 ciklus/perc sebességgel működő, nagy sebességű felszedő-elhelyező robotok komoly dinamikus igénybevételnek teszik ki a csuklócsapágyakat. Az RB2508 előfeszítő mechanizmusa és vonalérintkező geometriája hatékonyabban osztja el az ütközési terhelést, mint a golyóscsapágyak, meghosszabbítva a csapágy élettartamát. A csapágy nyomatékkapacitása kezeli a vákuumos megfogó berendezésekre jellemző eltolt hasznos terheket, míg merevsége egyenletes elhelyezési pontosságot biztosít a gyártási műszakban.
Karbantartás és élettartam: Az RB2508 megbízhatóságának optimalizálása
Bevált telepítési gyakorlatok
A megfelelő telepítés közvetlenül befolyásolja a csapágy teljesítményét és élettartamát. A kritikus telepítési protokollok a következők:
- A csapágy beszerelése előtt ellenőrizze, hogy a ház furatátmérője és felületi minősége megfelel-e a megadott tűréseknek
- Használjon keresztgörgős csapágyakhoz tervezett precíziós csapágylehúzókat, hogy elkerülje a belső gyűrű sérülését az eltávolítás vagy beszerelés során
- Vigyen fel könnyű gépolajat a csapágyfurat felületére, hogy megkönnyítse az összeszerelést és megelőzze a szennyeződést
- Szerelje be a csapágyalkatrészeket egymás után, az összeállítási folyamat során ügyelve az igazításra
- A beszerelés után ellenőrizze az előfeszítő erőt, hogy megbizonyosodjon a rugós mechanizmusok megfelelő nyomóterheléséről
Bejáratási periódus és termikus stabilizálás
Az új robottelepítések előnyben részesítik az ellenőrzött bejáratási eljárásokat. A kezdeti 8-10 üzemóra során a robotok 50 százalékos névleges terheléssel történő működtetése lehetővé teszi a csapágyalkatrészek megfelelő illeszkedését és a termikus gradiensek stabilizálását. Ebben az időszakban a hőmérséklet-emelkedés jellemzően az első 3-4 órában következik be. A fokozatos terhelés- és fordulatszám-növekedés az első 40 üzemóra során meghosszabbítja a csapágy élettartamát és optimális teljesítményt biztosít.
Állapotfigyelő stratégiák
A modern robotplatformok egyre inkább tartalmaznak hőmérséklet- és rezgésérzékelőket használó csapágyállapot-figyelő rendszereket. Ezek lehetővé teszik az előrejelző karbantartást, amely meghosszabbítja az élettartamot és megakadályozza a váratlan hibákat:
- A csapágyhőmérséklet-felügyelet korán észleli a kenés romlását vagy az előterhelési veszteséget
- A rezgésfrekvencia-elemzés azonosítja a gördülőelemek kopását a katasztrofális meghibásodás előtt
- A pozíciós megismételhetőség trendje a csapágymegfelelőség időbeli növekedését mutatja
- Az olaj- vagy zsírelemzés figyeli az oxidáció és a szennyeződés szintjét
Élettartamra vonatkozó elvárások
A jól karbantartott RB2508 csapágyak általában 10 000-15 000 üzemórát biztosítanak, mielőtt cserét igényelnének. Ez jelentős élettartam-előnyt jelent a hagyományos csapágymegoldásokhoz képest, ha figyelembe vesszük a csapágy kiváló teherbíró képességét. Kis igénybevételű alkalmazásoknál az élettartam 20 000 óráig is meghosszabbítható. A katasztrofális meghibásodás előtti megelőző csapágycsere megakadályozza a házfelületek másodlagos károsodását, csökkenti a javítási költségeket és a rendszerleállást.
Gyakran Ismételt Kérdések
1. kérdés: Mi teszi a keresztirányú görgőscsapágyakat jobbá a golyóscsapágyakhoz képest a robotcsuklós alkalmazásokhoz?
A keresztezett gördülőcsapágyak vonalérintkezést alkalmaznak a gördülőelemek és a futópályák között, összehasonlítva a golyóscsapágyak pontszerű érintkezésével. Ez a geometria nagyobb felületeken osztja el a terhelést, ami nagyobb merevséget és nagyobb terhelhetőséget tesz lehetővé az egyenértékű méretű borítékokon belül. Ezenkívül a keresztezett görgőscsapágyak egyszerre fogadnak el radiális, axiális és nyomatékos terhelést, így nincs szükség több csapágytípusra egyetlen csuklós szerelvényben.
2. kérdés: Hogyan javítja az előfeszítés a csapágyak teljesítményét precíziós robotalkalmazásokban?
Az előfeszítés megszünteti a belső hézagot azáltal, hogy állandó kapcsolatot tart fenn a gördülő elemek és a futópályák között. Ez a kialakítás eltávolítja a holtjátékot és drámaian megnöveli a csapágy merevségét, lehetővé téve a modern robotok által megkövetelt precíziós ismételhetőséget. Az előfeszítés stabilizálja a csapágyak működését a hőmérséklet-ingadozások között is rugós mechanizmusok használatával, amelyek a hőtágulás és -összehúzódás ellenére is állandó nyomóerőt tartanak fenn.
3. kérdés: Mennyi az RB2508-as csapágy jellemző élettartama folyamatos robot üzemben?
A jól karbantartott RB2508 csapágyak általában 10 000-15 000 üzemórát teljesítenek, mielőtt cserét igényelnének. Az élettartam a tényleges terhelési feltételektől, a működési sebességtől, a hőmérséklet-szabályozástól és a kenés karbantartási szigorúságától függően változik. A kis teljesítményű alkalmazások elérhetik a 20 000 órát, míg az extrém teljesítményű alkalmazások 8 000 óra után cserét igényelhetnek.
4. kérdés: Az RB2508 csapágyak utólag beépíthetők a meglévő robotokba hagyományos csapágyak használatával?
Sok esetben igen. Az RB2508 kompakt, 25x41x8 milliméteres profilja gyakran lehetővé teszi a közvetlen cserét, ha a ház tűrései a külső gyűrű furatának H7 specifikációihoz állíthatók. A drámaian megnövekedett csapágymerevség azonban megkövetelheti a szervovezérlő hangolását a vezérlés instabilitásának elkerülése érdekében. A megvalósítás előtt javasolt a részletes méretelemzést és dinamikus szimulációt magában foglaló kompatibilitási vizsgálat.
5. kérdés: Milyen kenési módszer a legjobb az RB2508 csapágyakhoz nagy igénybevételű robotalkalmazásokban?
Az olaj-levegő kenőrendszereket részesítik előnyben a folyamatos üzemű alkalmazásokhoz, amelyek szabályozott időközönként precíz olajcseppeket szállítanak. Ez a megközelítés minimálisra csökkenti a légellenállást, fenntartja az optimális csapágyhőmérsékletet, és meghosszabbítja az élettartamot a zsírkenéshez képest. A zsír alapú rendszerek megfelelnek a zárt alkalmazásoknak, mérsékelt munkaciklusokkal és alacsonyabb sebességi követelményekkel, és némi teljesítményt kínálnak az egyszerűsített karbantartásért.
6. kérdés: Milyen az RB2508 nyomatéki teherbírása a hagyományos csapágymegoldásokhoz képest?
A RB2508 provides approximately 180 Newton-meters moment capacity, substantially exceeding equivalent-sized conventional bearing solutions. Tapered roller bearing sets of similar outer diameter typically provide 60 Newton-meters, while ball bearing configurations provide only 15-20 Newton-meters. This moment-load advantage is critical for handling off-axis payloads in robot gripper and tool-mounting applications.
7. kérdés: Milyen háztűrési előírások kritikusak az RB2508 optimális teljesítményéhez?
A outer ring housing bore requires H7 tolerance to ensure tight fit preventing radial movement. The inner ring bore demands P5 or better tolerance class to maintain concentricity. Surface runout should not exceed 0.05 millimeters on outer surfaces and 0.03 millimeters on inner surfaces. These precision requirements ensure that bearing rigidity advantages are fully realized in the assembled joint.
8. kérdés: Rendelkezésre állnak RB2508 csapágyváltozatok különböző terhelési követelményekhez?
Igen, a gyártók keresztgörgős csapágy-sorozatokat kínálnak, a kis méretű, könnyű változatoktól a könnyű alkalmazásokhoz a nagyobb, nagy kapacitású, nehéz ipari felhasználásra szánt egységekig. Az RB2508 olyan robotalkalmazásokhoz lett optimalizálva, amelyek kiegyensúlyozott radiális, axiális és nyomatéki terhelést igényelnek kompakt térben. A kisebb változatok (RB2006) a könnyű kollaboratív robotokhoz, míg a nagyobb változatok a nehezebb ipari karokhoz illeszkednek.
9. kérdés: Hogyan befolyásolja a hőmérséklet az RB2508 csapágy teljesítményét és élettartamát?
A szabványos RB2508 csapágyak mínusz 10 és plusz 80 Celsius-fok közötti teljes teljesítményt biztosítanak. 80 fok felett a kenőanyag viszkozitása és az előfeszítő rugóerő csökken, ami csökkenti a merevséget és növeli a kopási arányt. Hatékony hőkezelés a ház kialakításán és a hűtőrendszereken keresztül az optimális 40-65 Celsius-fokos tartományban tartja a csapágy hőmérsékletét, maximalizálva az élettartamot és a teljesítmény egyenletességét.
10. kérdés: Hogyan viszonyul az RB2508 teljesítménye a könnyű és az extrém teljesítményű robotalkalmazásokhoz?
A RB2508 excels in both application categories. In light-duty collaborative robot arms, the bearing's low friction and exceptional repeatability enable precise gripper control. In extreme-duty high-speed pick-and-place systems, the bearing's preload and line-contact geometry absorb dynamic impact loads effectively, extending service life compared to conventional bearings. The single bearing solution's versatility across duty-cycle ranges makes it an ideal standardized component for diverse robot platforms.
